函數信號發生器的原理圖及設計

函數信號發生器的原理圖及設計

　　序言：

　　隨著大規模集成電路的迅速發展，函數發生器的應用也逐漸廣泛起來。函數信號發生器（函數信號發生器的使用）是一種在科研和生產中經常用到的基本波形產生器，一般可以分為模擬與數字信號發生器兩種。目前，國內生產的多功能函數信號發生器大多是基于5G8038芯片的，其功能與國外的ICL8038芯片功能相同。它的各種信號頻率可以通過調節外接電阻和電容的參數值進行調節，為快速而準確地實現函數信號發生器提供了極大的方便。那么，函數信號發生器的原理圖的設計方案是什么呢?本文基于ICL8038芯片簡單介紹了函數信號發生器的幾個核心電路原理圖。

　　下圖所示為函數信號發生器核心電路原理圖（函數信號發生器設計），

函數信號發生器核心電路原理圖


　　函數信號發生器顯示電路方案

　　ICL7107是一塊應用非常廣泛的集成電路。它包含3 1/2位數字A/D轉換器，可直接驅動LED數碼管，內部設有參考電壓、獨立模擬開關、邏輯控制、顯示驅動、自動調零功能等。這里我們介紹一種它的典型應用電路--數字電壓表的制作。其電路如圖。

LED顯示電路


　　函數信號發生器穩壓電源部分電路

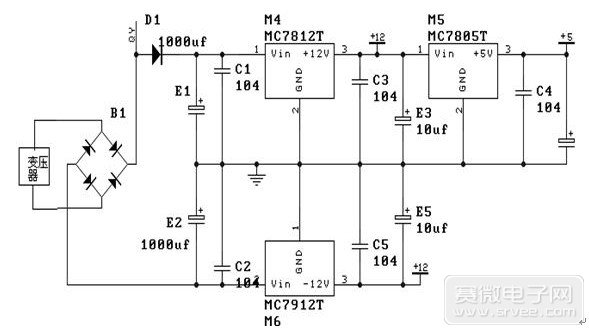

　　由于本系統復雜，涉及到很多電路、集成芯片多，又各自所需電壓不同，為了符合每一部分的電壓需要。我們必須把電壓分別轉換，我們通過7812、7912分別產生正負12V電壓給AD620與AD811供電，用7805產生正5V電壓。根據題目要求我們設計的穩壓電源電路圖如圖所示：

穩壓電源電路圖


　　函數信號發生器電流峰值保護電路

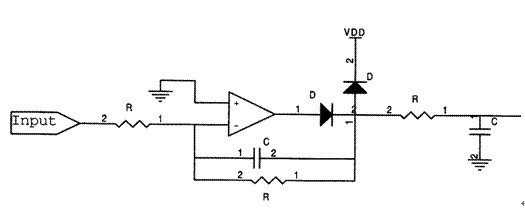

　　電流峰值保護電路，功率板上的輸出電流通過電流互感器后，以電壓形式表現電流大小的信號通過信號放大器后，就會立即關斷輸出，起到迅速保護作用。如圖所示。

電流峰值保護電路


　　函數信號發生器蜂鳴報警電路

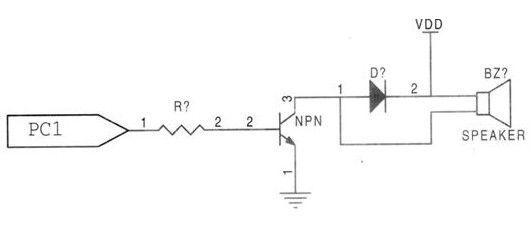

　　本電路設計的是峰鳴報警電路.當來自檢測到高于設定電壓時,控制口PC1為高電平時,系統發出報警。如圖所示。

蜂鳴報警電路


　　函數信號發生器熔絲熔斷指示電路

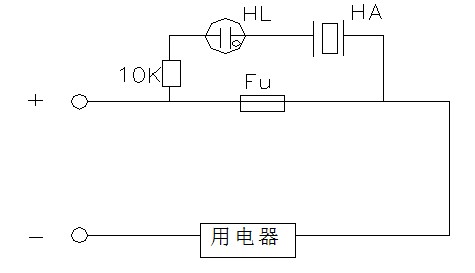

　　如下圖所示，當熔絲FU熔斷后，220V交流電通過用電器加至報警器上，氖泡兩金屬片間發生放電閃光于是在陶瓷壓電片HA上產生連續報警聲。

熔絲熔斷指示電路


　　一臺功能較強的函數波形發生器，還有掃頻、VCG、TTL、TRIG、GATE及頻率計等功能，其設計方式在此也順便一提：

　　1.掃頻：一般分成線性(Lin)及對數(Log)掃頻;

　　2. VCG：即一般的FM，輸入一音頻信號，即可與信號源本身的信號產生頻率調制;

　　上述兩項設計方式，第1項要先產生鋸齒波及對數波信號，并與第2項的輸入信號經過多路器(Multiplexer)選擇，然后再經過電壓對電流轉換電路，同步地去加到圖二中的I1、I2上;

　　3. TTL同步輸出：將方波經三極管電路轉成0(Low)、5V(High)的TTL信號即可。

　　但注意這樣的TTL信號須再經過緩沖門后才能輸出，以增加扇出數(Fan Out)，通常有時還并聯幾個buffer。而TTL INV則只要加個NOT Gate即可;

　　4. TRIG功能：類似One Shot功能，輸入一個TTL信號，則可讓信號源產生一個周期的信號輸出，設計方式是在沒信號輸入時，將圖二的SWI接地即可;

　　5. Gate功能：即輸入一個TTL信號，讓信號源在輸入為Hi時，產生波形輸出，直到輸入為LOW時，圖二SWI接地而關掉信號源輸出;

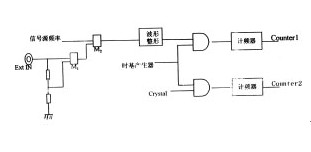

　　6.頻率計：除市場上簡易的刻度盤顯示之外，無論是LED數碼管或LCD液晶顯示頻率，其與頻率計電路是重疊的，方塊圖如下：

頻率計電路方塊圖


　　總結

函數信號發生器是一種給被測電路提供所需要的已知信號(各種波形)，然后用其它儀表測量感興趣的參數的裝置。本文主要介紹了一種基于ICL8038控制的函數信號發生器的原理圖的基本知識。如果您還想了解更多有關有關函數信號發生器的原理圖的信息，測試測量http://www.js-taiyuan.com
