多通道usb數據采集卡，用Mux80括展模塊能構成84通道采集卡

現今市場上的大多數據采集器的標配通道數是8,16,32通道，如果要檢測更多的模擬量通道往往沒有什么好的辦法，或更經濟的配置，但是Labjack數據采集器很好的解決了這個問題，用最經濟的方法和最簡單的配置組成多通道數據采集器，測量通道數高達84通道。

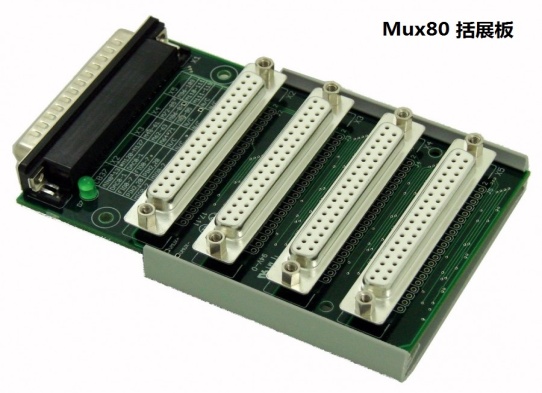

Labjack數據采集卡可通過模擬量括展板（如下圖），能把 labjack U6、T7 等USB數據采集卡的模擬量通道括展到84通道

Mux80概述

Mux80 AIN擴展板為LabJack數據采集卡提供額外的80個通道的模擬量輸入。它使用10個連接到AIN4-AIN13的多路復用芯片，并將每個通道分成8個附加通道。當在U6或T7上讀取特定的擴展模擬輸入信道時，自動設置數字輸出MIO線并讀取正確的模擬信號通道。Mux80有一個內置的DC-DC轉換器，它提供為多路復用器芯片供電所需的上下軌道電壓。

三個垂直的DB37連接器提供了一個簡單的接口，每個連接24個AIN通道。剩余的連接器從LabJack中取出未使用的連接（FIO、DAC等），以及最后8個AIN通道。當與U6或T7一起使用時，總共有84個可用的模擬輸入。

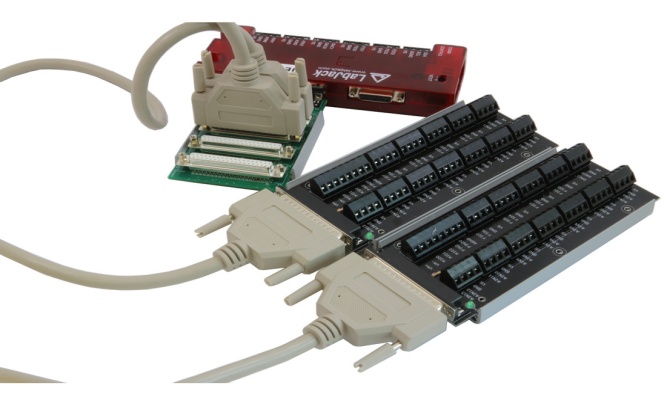

對于螺旋式終端接入，連接CB37終端板，并參考Mux80頂部打印的圖表進行連接。

Labjack U6、T7 連接圖表：

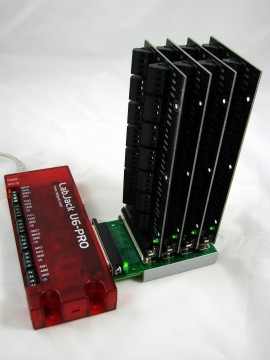

用一塊Mux80模擬輸入擴展板，插在labjackU6、T7采集模塊的一端，增加了一個80模擬輸入通道板?？梢灾苯油ㄟ^DB37連接器連到U6、UE9或T7。也可以用連接電纜的方式連接到DB37上，LabJack的10個模擬輸入被Mux80復用(每個1:8)，4個在AIN0-3螺旋終端上保持不變，這樣可用的模擬輸入總數達到84。（或40路差分）

80個通道高密度連接器，做為配置之一，Mux80支持使用寄存器48-127

數據采集器U6、T7用于從熱電偶、應變計、橋接電路、編碼器等獲取信號。通過儀器放大輸入，以及軟件可選增益設置，U6、T7提供了一種經濟有效的方法來測量模擬信號，這是傳統12位數據采集器產品無法解決的。應用包括實驗室研究、工業控制和監測以及原使開發。

有測試和記錄數據的應用程序。

驅動可在Windows,Linux,Mac上使用

例程：C/C++, C#, Delphi, Java,LabVIEW,MATLAB, Python, VB.NET

不需要驅動，使用任何支持的TCP/IP平臺。

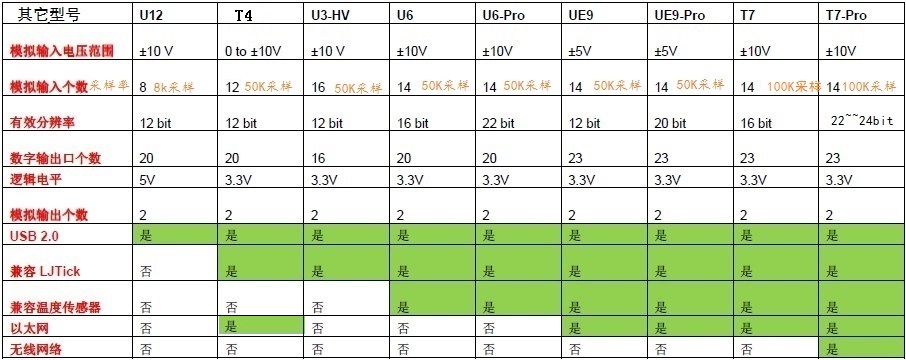

數據采集模塊能夠括展的型號：
