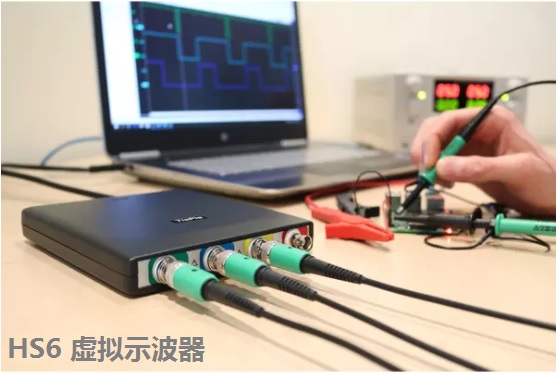

HS5、HS6虛擬示波器配有一套強大的多通道分析軟件包括，數字存儲示波器,FFT頻譜分析儀,任意波形發生器,瞬態\連續波形記錄儀,數字多用表，I2C協議分析儀，CAN總線分析儀，串口分析儀，J1939解碼，SM總線，PM總線，TWI總線，Access總線，音頻分析，MIDI、DMX分析.許多用戶在使用過程中不知如何下手，下面結合圖形來說明。

多種自動測量功能：

下圖的工具欄有相關按鈕：虛擬示波器多通道軟件鏈接

每個按鈕對應一種測量功能，點擊按鈕進入相應測量模式。

在Yt模式下啟用/禁用時間=0的行

頻譜分析儀中線性和對數頻率軸之間的對數轉換

軸線布置垂直布置軸線

啟用/禁用值窗口

游標啟用/禁用垂直游標

游標啟用/禁用水平游標

顯示參考顯示/隱藏參考信號

使用實時數據更新參考信號

向圖中添加注釋

刪除注釋從圖中刪除所有注釋

光標將水平和垂直光標重置為屏幕的25%和75%

放大要放大，請?jiān)趫D形中拖動一個矩形

撤銷最后一次縮放操作(熱鍵:U)

縮放復位縮小到全比例，水平和垂直(熱鍵:Shift + U)

傳說顯示傳說

在Yt或XY模式下

自己窗體移動圖形到新窗口

刪除所有軸(熱鍵:Ctrl + Del)

關閉這張圖

圖號

多通道示波器軟件具有許多自動測量功能，可以對手持式示波器上的測量信號進行測量，也可以對所測信號進行選擇。使用示波器中的自動測量，你的信號的任何細節都顯示出來。水平和垂直兩組游標可用于指示需要徹底檢查的信號的一部分。自動測量包括:最小值、最大值、頂?shù)字?、均方根值、均值、方差、?biāo)準差、頻率等等。

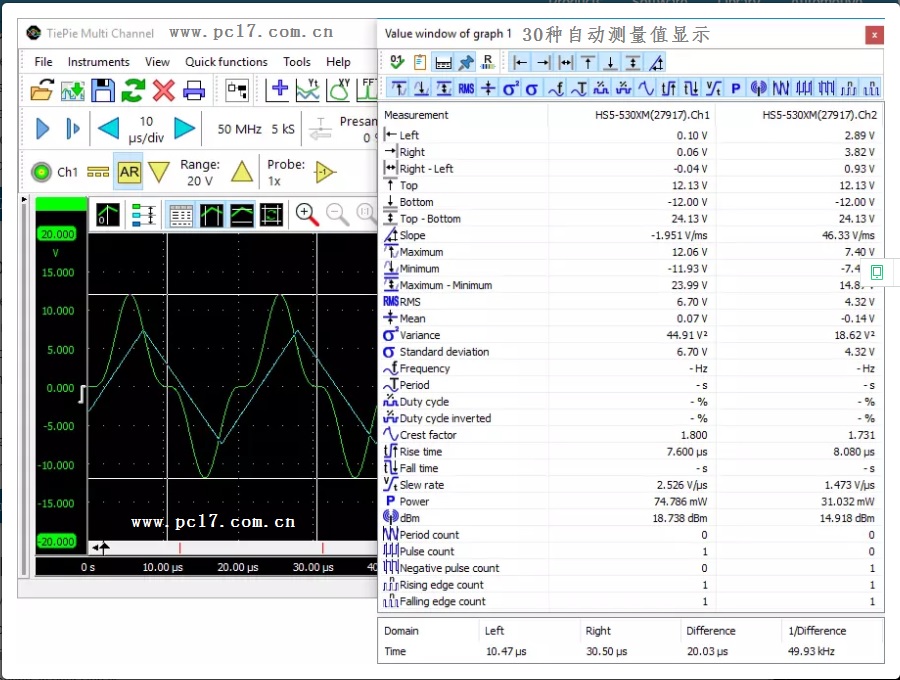

測量結果顯示在一個特殊的值窗口，可以定位在計算機屏幕上的任何地方。方便的工具欄允許用戶通過單擊啟用或禁用度量。測量結果可以復制到剪貼板上，在報告中使用。在打印圖形時，還包括游標和測量結果。

多通道示波器軟件可讓用戶創建和安排所要的圖形的方式。新的圖形可以在測量軟件的主屏幕上創建，并可以移動到主屏幕外的單獨窗口。創建新圖形時，用戶可以完全控制圖形的位置和大小。按照用戶的喜好排列圖形，用戶可以更多地關注手頭的度量數據，而不必始終使用所需的信息來定位圖形。這些圖可以包含范圍圖像、頻譜分析儀圖像和數據記錄器圖像。

進一步了解多通道采集分析軟件，可搜索多通道軟件的鏈接。或按軟件圖形中網址下載。www.js-taiyuan.com
