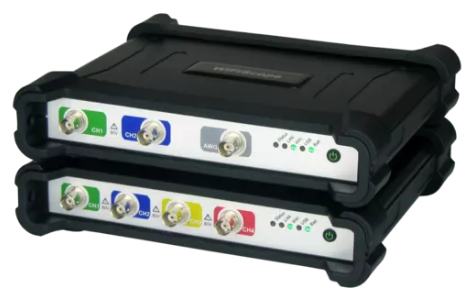

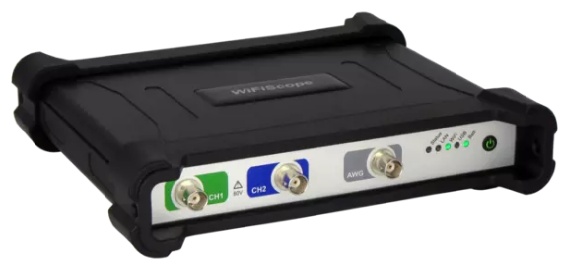

WiFiScope WS5 最高500MSa/s 14Bit雙通道高分辨率無線示波器

     無與倫比的高速無線示波器

（三種連接方式WiFi，LAN,WAN）  WiFiScope WS5

WiFiScope WS5優點：

1.用WiFi和內置電池， UPS不間斷電源，進行無線測量

2.可進行移動測量，例如在運輸系統或移動裝置上

3.利用網絡和互聯網可進行遠程測量

4.通過WiFi、網絡、互聯網和USB接口進行連續現場測量

5.電流隔離測量，無需與PC進行物理連接

6.可單獨應用USB3.0總線進行測量和高達200MSa/s的實時高速瞬態記錄

7.輕松完成WiFi安裝，點擊幾下鼠標，連接現有的WiFi網絡熱點

自動尋找現有網絡，無需輸入IP地址

8.帶有多種示例的SDK，C、C++ C# MathLAB、Labview可方便地將WiFiScope集成到其他應用程序中

9.網絡連接（WiFi和LAN）可在世界各地任意進行測量

8.快速設置每種測量類型

9.連續記錄采集的數據，直到硬盤滿為止

10.SafeGround功能保護測量對象安全接地

11.CMI接口線可連接多臺儀器組成多通道采集卡，最多256個通道

12.WiFiScope WS5 最高500MSa/s14Bit雙通道高分辨率無線示波器（WiFi ）另包含40MHz CDS任意波形發生器

主要規格

8bit、12bit、14bit、16bit位柔性分辨率，0.25%直流垂直精度，0.1%典型值

高達500 MSa/s采樣，最高250 MHz帶寬

每個通道可達32 M存儲深度

20MHz/每秒，14Bit連續不間斷存盤（DiskStreaming）

直到硬盤滿為至

1ppm時基精度

任意波形發生器:

1μHz至40 MHz正弦、方形、三角形、脈沖和任意波形輸出

-12至12 V輸出（24 Vpp）峰峰值

高達64MSa/秒，240MSa /秒，14位任意波形

雜散（非諧波）<-85分貝

8ns上升和下降時間

無線連接（WiFi）

使用WiFiScope WS5比使用基于計算機的虛擬示波器更容易更方便：只需打開它并啟動計算機上的軟件：

不需要電源線，因為它是電池供電的，可在充滿電的電池上運行數小時

無需接口電纜，因為它使用WiFi連接到計算機上的

這允許你進行完全浮動測量，完全與計算機隔離。WiFiScope WS5可以放置在任何可能難以觸及的測試對象附近，或者放在不可能進行有線連接的移動目標上。

由于WiFiScope WS5未連接到計算機，因此不存在損壞計算機的風險。

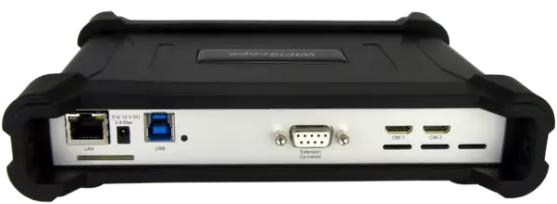

局域網連接

當進行遠程位置測量時也可通過有線網絡進行測量，WiFiScope WS5可通過連接其局域網端口使用。然后，可從任何位置通過網絡進行測量，而無需計算機靠近被試物體。

WiFiScopeWS5使用其自身的1 Gbit LAN連接，可以實現比WiFi更高的信息流傳輸。

基本型號：

WiFiScope  WS5-540XM   價格：19800元

WiFiScope  WS5-530XM   價格：16800元

WiFiScope  WS5-220XM   價格：12800元

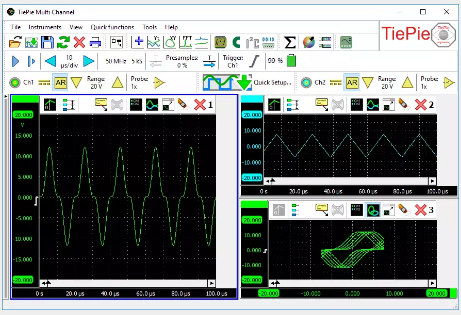

多通道示波器軟件：

WiFiScope WS5配有多通道示波器軟件（MultiChannel），可將WiFiScopeWS5轉換為示波器、頻譜分析儀、數據記錄器、萬用表和協議分析儀。

多通道示波器軟件的一款功能強大的測控軟件如下所示，有關多通道示波器軟件的完整說明，請參閱多通道示波器軟件頁面。

快速設置

為了簡化測量設置，多通道示波器軟件包含大量快速設置，幾乎適用于任何應用。快速設置包含特定測量的基本設置以及有關所選快速設置的附加信息，例如，如何連接HandyScope和/或附件?？焖僭O(shè)置也可以包含參考信號。加載快速設置后，可以執行特定的測量，如果需要，可以對設置進行小的調整

快速設置以樹狀結構精心組織，按應用程序排序。只需點擊幾下鼠標

即可進行復雜測量

WiFiScope WS5 技術指標：
