多通道無線數據采集卡，幾乎能解決所有測量問題

已連接WiFi

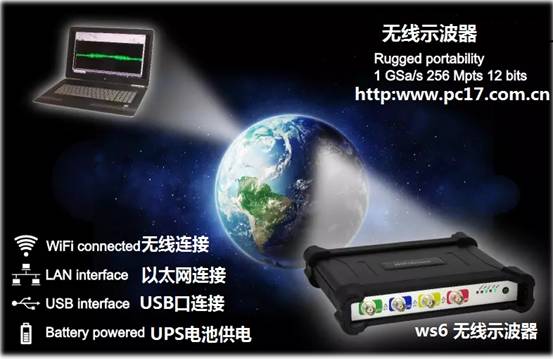

使用基于計算機的數據采集卡從未像使用WiFiScope WS6 DIFF那樣容易：只需打開它并在計算機上啟動軟件：

• 無需電源線，因?yàn)樗呻姵毓╇?，并且可以在充滿電的電池上運行數小時
• 無需接口電纜，因?yàn)樗褂肳iFi連接到計算機

這使您可以測量完全浮動，與計算機完全隔離。WiFiScope WS6 DIFF可以放置在任何可能難以觸及的測試對象附近，或放置在無法進行有線連接的移動物體上。

由于WiFiScope WS6 DIFF未連接到計算機，因此不存在損壞計算機的風險。

局域網連接

在有有線網絡的偏遠地區進行測量時，WiFiScope WS6 DIFF 也可以通過其LAN端口使用。然后可以通過網絡從任何位置執行測量，而無需將計算機靠近測試對象。

使用其1 Gbit LAN連接，WiFiScope WS6 DIFF可以實現比通過WiFi更高的流媒體性能。

已連接USB 3.0

當不需要或無法進行無線測量或LAN連接測量時，也可以通過其USB3端口連接WiFiScope WS6 DIFF。這帶來了更高的流媒體性能的好處。此外，當通過USB連接時，WiFiScope WS6 DIFF可以通過其CMI接口與數據采集卡結合使用。

高速數據采集，多種連接方式

WiFiScope WS6 DIFF、 WiFiScope WS6、 WiFiScope WS5和 WiFiScope WS4 DIFF 為測量應用增加了新的維度。連接到您的儀器、執行測量和收集測量數據現在可以在您的辦公桌上、辦公室的另一端、設施的另一端甚至世界的另一端完成。您只需要一個USB連接或WiFi連接或有線LAN連接。

標準數據采集卡使用

對于每種類型的數據連接，都可以在儀器的最高采樣率下使用標準數據采集卡。因此，如果您擁有WiFiScope WS6 - 1000，您就可以在世界任何地方以1 GSa/s的采樣率進行測量，而與數據連接無關。

實時流方式使用或高速數據采集

在實時流模式或高速數據采集模式下運行時，儀器可以連續測量而不會丟失數據。實時流軟件支持查看測量數據并在繼續測量時將其凍結的可能性。高速數據采集的最大采樣率取決于數據連接的速度。在實時流測量中，信號被連續測量，沒有中斷。在高速數據采集過程中，可以立即查看測量數據，也可以瀏覽測量數據以查看已經測量的內容。實時流存儲在計算機上，以后可以查看。

使用USB連接，高速數據采集速度最快：200 MSa/s（5 ns掃描間隔）。通過有線LAN連接，高速數據采集速率約為20 MSa/s（50 ns掃描間隔）。通過WiFi連接，高速數據采集速率約為1 MSa/s（1 μs掃描間隔）。這些費率還取決于所用計算機的性能。

WiFiScope的高速數據采集功能提供了許多在沒有內存限制的情況下以高速連續測量信號的可能性。WifiScope可用于長達一年的連續數據記錄?，F(xiàn)在可以使用WiFiScope進行遠距離高速數據記錄。

這款功能強大的高速WiFi數據采集卡結合了高達1 GSa/s的快速采樣和12、14和16位的高分辨率以及所有四個通道上64 MSamples的大內存。該數據采集卡支持高達200 MSa/s的連續流式測量，并可使用CMI接口與其他數據采集卡同步，形成具有同步時基的多通道 組合儀器。默認情況下，CMI接口在WiFiScope WS6 DIFF上可用。可選地，WiFiScope WS6 DIFF可以與Sure Connect 連接測試和電阻測量一起交付在每個頻道上。此外，WiFiScope WS6 DIFF可以提供安全接地選項。使用安全接地，您可以將WiFiScope WS6 DIFF的差分輸入切換為具有接地保護的單端輸入。它允許使用標準衰減探頭進行測量，并在產生接地短路時保護數據采集卡。

WiFiScope WS6 DIFF提供的靈活性和質量是同類數據采集卡中無可比擬的。

堅固的工業設計

WiFiScope WS6 DIFF采用堅固的設計。它的外殼在前后都裝有橡膠保護裝置。這些保護WiFiScope WS6 DIFF免受機械沖擊的損壞。橡膠有助于吸收沖擊并保護WiFiScope WS6 DIFF前后的連接器，這些連接器位于 保護區內。

此外，橡膠可防止WiFiScope WS6 DIFF滑動。橡膠保護器具有特殊的凹槽，可簡化堆疊儀器。包括允許連接皮帶以將儀器懸掛在測試對象附近的孔。

SHAPE\* MERGEFORMAT

安全接地

安全接地提供了將數據采集卡輸入用作單端和差分輸入的可能性。當安全接地處于活動狀態并且您不小心創建了導致短路的錯誤連接時， 安全接地將斷開輸入通道的接地，而不會損壞數據采集卡或PC。

SureConnect

WiFiScope WS6 DIFF 的Sure Connect連接測試功能會立即告訴您您的測試探針或夾子是否確實進行了電氣接觸。不用再懷疑您的探頭是否沒有接觸或真的沒有信號。

EMI預一致性測試

WiFiScope WS6 DIFF - 1000XMESG EMI分析儀的強大功能使用戶能夠快速執行良好的EMI一致性測試。通過這種具有成本效益的測試，可以避免額外訪問昂貴的EMC測試設施，從而節省時間和金錢。隨附的EMI探頭套件TP-EMI-HS6包含三個磁場（H場）探頭和一個電場（E場）探頭。三腳架確保探頭可以正確定位在被測物體上。

多儀器同步

WiFiScope WS6 DIFF配備精密的CMI同步總線，允許通過TP-C50H耦合電纜CMI將多個WiFiScope WS6 DIFF相互連接，將它們用作組合儀器。所有儀器都將以相同的采樣頻率進行測量（0 ppm偏差！）。除同步總線外，CMI還包含觸發總線和檢測總線。儀器的最大數量僅受可用USB端口數量的限制。

高準確率

WiFiScope WS6 DIFF測量具有14位和16位的高分辨率。因此，使用WiFiScope WS6 DIFF測量的信號的分辨率是大多數獨立數據采集卡的256倍，后者通常具有8或9位的低分辨率。WiFiScope WS6 DIFF精密數據采集卡的高分辨率允許更準確地測量信號，因?yàn)榱炕`差要低得多。

大內存

當以高采樣率進行測量時，需要較長的記錄長度/較大的存儲器才能在采集緩沖區中記錄完整的信號。大多數數據采集卡具有2.5 kSamples或100 kSamples內存，WiFiScope WS6 DIFF每個通道最多有256個MSamples內存，具體取決于所選的分辨率和活動通道的數量。當以14位分辨率和所有四個通道進行測量時，每個通道的可用內存為32 MSamples。這為用戶提供了300到100000倍的內存。大內存的一個優點是可以準確捕獲一次快速現象，或者可以一次測量完整的串行通信信號塊。例如，完整的串行通信，如CAN總線信號，可以在一個記錄中全部測量，以便隨后查看和分析。

帶寬限制

假設帶寬越大越好似乎是合理的，但帶寬越寬會產生更多噪聲。為了減少噪音，您可以為 WiFiScope WS6 DIFF的每個通道打開帶寬限制器。
