用Al8xgte-1E PCIe高速數據采集卡完成自動化超聲波檢測

本文介紹了上述系統以及用于管道檢測的專用 超聲波UT 探頭。

將顯示以下測量結果：

• 內徑為 15-80 毫米的管子中的一般損耗測量
• 在管道磨損區域檢測 7/8"（22 毫米外徑）管道中的小圓周裂紋。
• 檢測 7/8 英寸（22 毫米外徑）管道的小半徑 U 形彎曲區域中的小軸向裂紋。
• 10 mm 管道中的裂紋測量。

需要快速數據采集和高采樣頻率來滿足準確的缺陷尺寸檢測和檢查速度要求。

一、簡介

Nerason 1090 測量系統是一種用于超聲波管測量的自動化、快速的數據采集和分析系統。

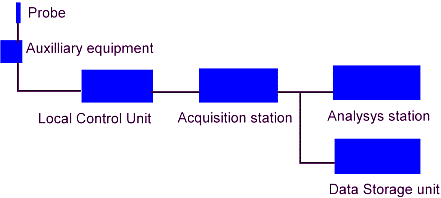

系統布局如下圖所示：

探頭、（本地）控制單元、機械部件和輔助設備專為管道檢查而設計。采集站可用于各種重復性數據采集任務。本文概述了用于高級超聲波管檢測的系統性能。

2. 設備

2.1 探頭
Nerason 柔性探頭基于浸入式超聲波脈沖/回波和/或一發一收技術。超聲波是通過電子脈沖超聲波換能器產生的。超聲波換能器具有超聲波發射器和接收器的雙重作用。換能器發射的超聲波在液體中傳播并指向旋轉鏡。旋轉鏡將超聲波反射并重定向到管壁，使其以正確的角度進入管壁。有許多不同的探頭用于 8-82 毫米 ID 范圍內的管子，專門設計用于檢查管子的以下信息和/或缺陷：

• 室壁厚度
• 輪廓測量
• 涂層管（和涂層）的厚度
• 點蝕
• 侵蝕/腐蝕
• 套管焊接完整性
• 焊縫完整性
• 凹陷
• IGA補丁
• 軸向和周向開裂

2.2 輔助設備
需要輔助設備來驅動探頭穿過管子并向探頭提供耦合液體（通常是水）。

2.3 本地控制單元
本地控制單元可以放置在距離采集站 150 m 的地方，由幾個控制和電源單元組成，可以遠程控制測量。

2.4 數據采集
Nerason 1090 數據采集系統由一個標準的高級 PC 組成，該 PC 配備了一個連接到內部 PCI 總線的模數轉換器卡（ADC 卡）。所有軟件模塊旨在為用戶提供配置、數據采集、數據處理、屏幕布局設計和硬件組件使用方面的完全自由。

主要特點是：

• 8 位或 12 位采樣率高達 500 或 250 MHz
• 區分和控制多達4095個通道
• 獨立的數據處理引擎
• 高速自動化控制
• 用戶可配置的操作界面
• 打開程序界面

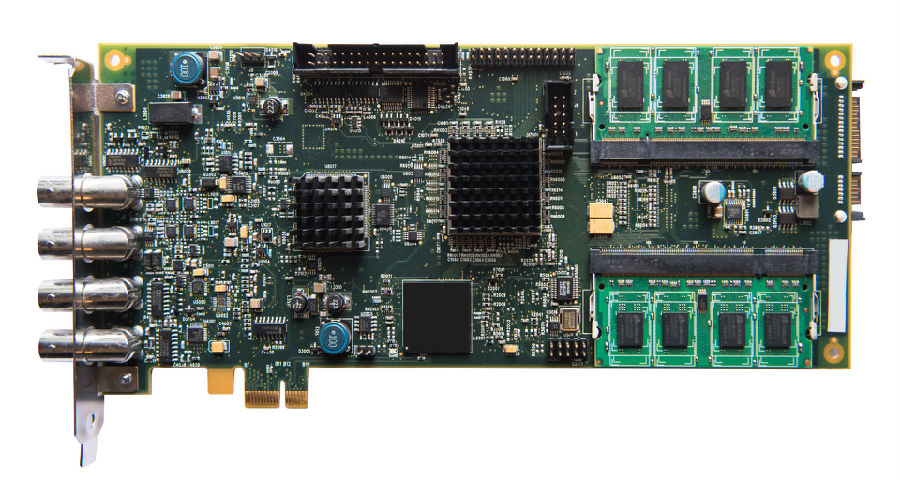

OKOS 數據采集卡負責（重復）測量信號的高速數據采集。

連接到標準 PC 上可用的標準 PCI 總線，信號被數字化、臨時存儲、預處理并傳輸?shù)娇偩€。設計的方式是系統設置的限制優于超聲響應設置的物理限制。在許多應用中，系統的速度與超聲波要求的一樣快。

2.5 分析站和數據存儲單元。
分析站和數據存儲單元在物理上可以與采集站相同，主要由分析數據的專用軟件和智能存儲介質組成。

3. 結果

3.1 內徑為 15-80mm 的管材的一般損耗測量

對于一般損耗測量，使用 12mm 窗口探頭和 45 度反射鏡。
探頭將浸入水中，以便超聲波容易傳播。
換能器發出超聲波脈沖，該脈沖將被旋轉鏡反射。來自水鋼界面和管后壁的反射由同一個換能器接收。通過測量這些反射之間的飛行時間，可以測量壁厚。
可以通過多種數據呈現方式來展示結果。
圖 1.5 顯示了帶有平底孔的試管的 3 維數據表示示例。
壁厚的測量精度可達 0.02 毫米。

3.2 檢測 7/8 英寸（22 毫米外徑）管道中管磨損區域的小圓周裂紋。
管道磨損可能發生在例如蒸汽發生器的支撐板位置。
剩余壁厚可以測量，裂紋可以在這樣一個區域被檢測和尺寸。

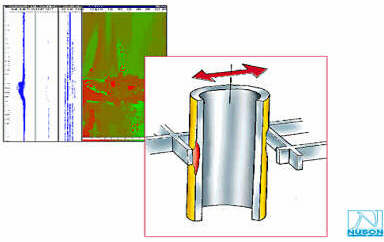

圖 1.6 顯示了這樣一個位置的圖，帶有壁厚測量的數據表示。所謂的“C 掃描”圖顯示綠色為標稱壁厚，紅色為更薄的壁厚.
圖 1.7 顯示了在該位置發現的裂紋的數據呈現，裂紋的深度和長度由分析軟件自動確定。

3.3 7/8" (22 mm OD) 油管小半徑 U 型彎頭區域的小軸向裂紋檢測。

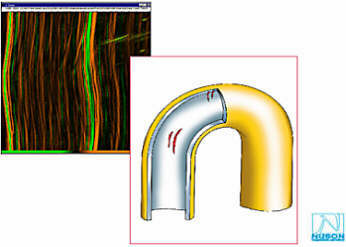

專用探頭（見圖 1.8）設計用于檢測小半徑 U 型彎頭的裂紋。圖 1.9 顯示了最裂紋可能發生的位置和缺陷區域的所謂“Bscan”表示。這種類型的缺陷需要高級 UT 分析來評估數據。這種分析方法可以檢測到 10-20% 的透壁裂紋并確定其尺寸.

3.4. 10mm 管中的裂紋測量。
圖 1.10 顯示了專為 10 毫米內徑的極小管道設計的探頭。

可以在非常小的 10 毫米內徑管中檢測到 15% 穿透壁的裂紋并確定尺寸。

4.檢驗速度

上述系統的優點是有可能獲得所有必要的數據，而限制現在由超聲波的物理學設置，而不是由系統的采集速度設置。

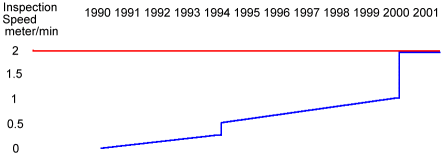

圖 1.11 顯示了多年來檢測 20 mm 管道中 20% 穿壁裂紋的檢測速度圖（單通道系統）。紅線顯示了超聲波需要穿過材料的時間所設定的物理極限。

5.結論

在上述系統的幫助下，高速高頻 UT 數據采集成為可能，包括完整的 Ascan 數據存儲，用于非常準確的數據分析
