Labjack數據采集卡提供了一種在高壓/功率應用中控制繼電器添加安全關閉的簡單方法
Labjack數據采集卡控制繼電器提供了一種在高壓/功率應用中添加安全關閉的簡單方法。每個 LabJack 設備提供5 個繼電器控制選項：
LJ-Tick 繼電器驅動器 附件
PS12DC 電源切換板
RB12 繼電器板，用于控制多達 12 個 G4 系列繼電器
直接使用模擬輸出（DAC 線）
直接使用數字 I/O（下面的示例設置）

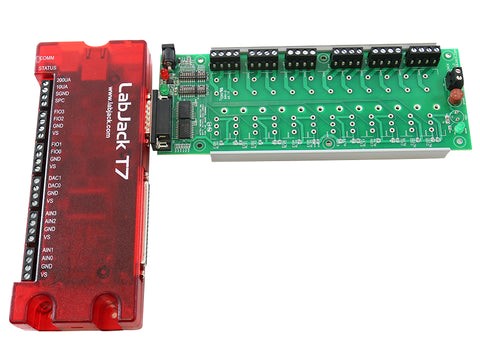

LabJack 繼電器板非常適合控制繼電器并直接連接到任何 LabJack，包括 T7
使用 LJTick-RelayDriver 附件
LJTick -RelayDriver是一種用于控制繼電器的低成本選項。每個 LJTRD 都提供 2 個低側開關，可以保持高達 50V（僅限直流）并通過高達 200mA 的電流，因此它可以控制幾乎任何機械或固態繼電器。您可以從 LabJack 獲得 5V 電壓并使用 LJTRD 對其進行控制，但如果您的繼電器需要不同的控制電壓，則您必須提供該電壓。
使用 PS12DC 配件
PS12DC提供 12 個高側開關，可從 LabJack獲取 5V 電源或控制外部電源提供的高達 28V 的任何直流電壓。在某些情況下，甚至不需要繼電器本身，因?yàn)?PS12DC 可以直接切換電源（高達 28V，750mA）。詳情請參閱PS12DC 數據表。
使用 RB12 配件
RB12是控制多達 12 個高壓（交流或直流）和/或大電流負載的不錯選擇。PS12DC 的最高電流為 1.5A，但一些與 RB12 兼容的模塊額定電流高達 3.5A。如果您購買 RB12，則必須單獨購買繼電器模塊。有關詳細信息，請參閱RB12 數據表。
直接使用模擬輸出（DAC 線）
根據每個設備數據表中的規格，DAC 通?？梢蕴峁┍葦?shù)字輸出更多的電流。它們可以提供足夠的電流來控制幾乎任何 SSR 甚至一些機械繼電器，因此可以成為控制 1 或 2 個繼電器的便捷方式。對于 DAC，您通常會使用源配置 (DAC/GND) 而不是下沉 (VS/DAC)。
直接使用數字 I/O
僅使用數字 I/O 控制獨立繼電器需要更多注意細節，但設置起來仍然相當容易。需要注意的重要細節是 LabJack 上的所有數字 I/O 線路都有串聯電阻，限制了它們可以吸收或提供的電流量。眾所周知，大多數固態繼電器 (SSR) 仍然可以直接由數字 I/O 控制。控制繼電器的最佳方法是將 SSR 的正控制端子連接到 LabJack 的 VS（~5 伏）端子，并將負控制端子連接到數字 I/O 引腳。這被稱為“下沉配置”，本質上顛倒了控制繼電器所需的邏輯。
圖 1. 繼電器連接（下沉控制、高側負載切換）
我們的設備具有“三態”數字 I/O。如上所示，要在下沉配置中控制 SSR，兩個重要的狀態是：
輸出低：使控制電流流動，從而打開繼電器。
輸入：使控制電流停止流動，從而關閉繼電器。
不推薦的第三種可用數字 I/O 狀態是：
輸出高：可能會將 SSR 控制電壓置于大多數制造商未定義的區域。
Jameco 是討價還價 SSR 的好來源。我們經常用176719做交流輸出控制，他們也有直流輸出繼電器。
對于以下示例，使用了 Crydom 的系列 1 (D12/D24) 或系列 T (TD12/TD24) 繼電器。它們的指定最大開啟電壓為 3.0 伏，最小關閉電壓為 1.0 伏，標稱輸入阻抗為 1.5kΩ。以下是將繼電器建模為簡單電阻器時 U3/U6/UE9/T4/T7 在三種模式中的每一種模式下的表現：
輸出低：
當數字線設置為輸出低電平時，相當于串聯180Ω（EIO/CIO）或550Ω（FIO）接地。使用 EIO/CIO 線路時，繼電器控制輸入端產生的電壓約為 5*1500/(1500+180) = 4.5 伏（另外 0.5 伏電壓在 EIO/CIO 線路的內部電阻上下降). 使用 FIO 線時，繼電器輸入端的電壓約為 5*1500/(1500+550) = 3.7 伏（其他 1.3 伏在 FIO 線的內部電阻上下降）。這兩個都遠高于繼電器的 3.0 伏閾值，因此它將打開。
輸入模式：
當數字線設置為輸入時，相當于串聯了一個100kΩ的3.3伏連接。繼電器控制輸入端的最終電壓將接近于零，因?yàn)閹缀跛?1.7 伏的電壓差（VS 和 3.3 之間）都在內部 100 kΩ 電阻上下降。這遠低于繼電器的 1.0 伏閾值，因此它將關閉。
輸出高：
當數字線設置為輸出高電平時，相當于串聯了 180 Ω (EIO/CIO) 或 550 Ω (FIO) 的 3.3 伏連接。使用 EIO/CIO 線路時，繼電器控制輸入端產生的電壓約為 1.7*1500/(1500 + 180) = 1.5 伏。使用 FIO 線時，輸入端的電壓約為 1.7*1500/(1500+550) = 1.2 伏。這兩個都在未為這些示例繼電器定義的 1.0-3.0 伏區域中，因此結果狀態未知。
北京迪陽世紀科技有限公司提供全系列產品 請看官網：www.js-taiyuan.com
