CS548直流隔離示波器
最新推出的CS548 是一款 2kV 直流隔離通道示波器，設計用于需要隔離和高 CMRR 的任何地方 - 特別是電力電子設備。使用 CS1200 IsoPod，您將獲得 >30kV 的隔離。CS548 通過 Cscope4 應用程序支持頻率響應分析（使用內置隔離信號發生器）、協議解碼、數學、流媒體、Excel 和 Matlab 連接、頻譜分析、混合信號觸發和顯示。
隔離通道捕獲（2kV DC III 類）、50 MHz 時 100 dB CMRR、頻率響應分析、元件 LCR 測量、數天的 MSPS 流式傳輸?shù)酱疟P、高分辨率頻譜、復雜數學、實時 Matlab 和 Excel、外部采樣時鐘、以太網或USB、隔離信號發生器、混合信號捕獲...只是 Cleverscope 為您做的一些事情！我們制造高精度混合信號采集單元，并花了十多年時間開發功能極其強大的軟件，使它們易于使用和直觀使用。我們的示波器和軟件簡化了工程師每天需要做的工作。

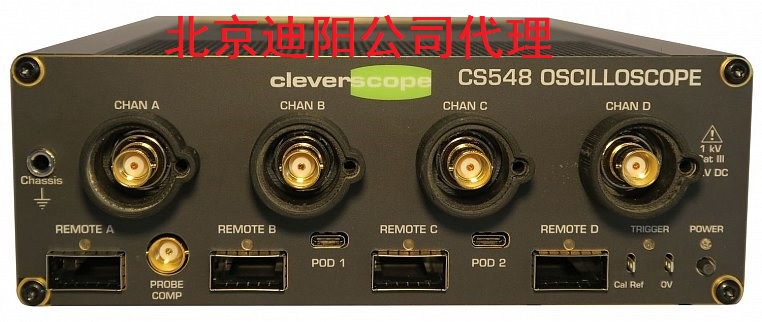

CS548前面板
CS548隔離通道示波器專 為電力電子系統（包括高壓側）的測量而設計。
它可用于測量所有高側節點、進行 EMC 測量、檢查啟動行為、計算功率損耗和開關能量以及檢查消息內容。
它是工具集的一部分，該工具集將執行驗證您的電力電子設計所需的所有事情，然后對其進行測試 - 作為原型或在生產中。這包括：
?一個軟件應用程序和 DLL 驅動程序，用于控制 1 到 4 個示波器作為一個 4-16 通道示波器，能夠流式傳輸?shù)接脖P，進行時間和頻譜、符號數學、Matlab 集成、FRA、協議解碼和信號統計。
?四個內部隔離輸入通道，用于測量在高達 2kV 共模條件下共模電壓變化為 100V/ns 的信號。
?四個遙控通道插座，用于CS1200 遙控 IsoPod。CS1200 通過光纖連接，距離最遠可達 30m，適用于高壓外殼（共模最高 30kV）。
?非常好的分辨率（14 位），無噪聲測量為 1300 分之 1。
?隔離信號發生器，0-65MHz，（也是 100V/ns 共模），用于進行頻率響應分析 (FRA)。將其用于工作電力電子模塊的穩定性分析和增益/相位、電源平面、輸入和輸出的阻抗測量，以及電感器和電容器隨頻率變化的測量。
?兩個用于 I/O 擴展的 pod 高速接口。
?兩個CS1301 隔離式數字輸入適配器，用于測量具有高共模電壓 (1130V DC) 的邏輯信號 - 每個 4 個數字輸入，總共 8 個數字輸入。
?CS1302隔離式數字 I/O 轉接板是可選的單獨購買 ，用于為雙脈沖、半橋或全橋 PWM 控制或任意脈沖序列生成多達 4 個輸出。它包括一個輸入 pod，可用于制作隔離的 SPI 或 UART pod。應用程序的 Pulse Builder 部分支持 CS1302。
?其他正在開發中的 Pod 將在完成后通過免費固件升級提供：
oCS1303 隔離式電流測量適配器，帶有 4 個隔離式 16 位模擬通道，用于測量 50mV 電流分流器。
oCS1304 隔離式電壓測量適配器 帶有 4 個隔離式 16 位模擬通道，用于測量高達 2kV 的電壓。與CS1303配合使用構成實時功率分析儀。
oCS1305 Log pod帶有 8 個高分辨率輸入，用于在信號信息記錄屏幕上記錄慢速信號。
?這些支持產品可用于飽和晶體管電壓測量和更高功率 FRA：
oCS1133 Vsat 探頭架 ，用于測量 mV 飽和電平，同時切換至 3kV 以進行功率損耗測量。它被隔離用于高側或低側測量。
oCS1070 50 MHz 功率放大器，具有 36Vpp 1A 輸出，適用于寬帶寬更高功率 FRA。
價格：118000 元
