Tiepie Hs3 系列高速數據采集卡電阻測量方法。

Tiepie 系列高速數據采集卡測量電阻的方法。

配備Sure Connect 的 示波器能夠執行電阻測量，不再需要使用單獨的歐姆表。它不僅僅是一個簡單的萬用表來測量（接觸）電阻，然后將其顯示為數字，而且它也是一個先進且獨特的歐姆范圍，以圖表形式顯示電阻隨時間的變化：

在圖表中捕獲快速電阻變化。

檢測并定位可變電阻器中的軌跡缺陷。

創建 NTC 和 PTC 等特殊電阻器的電阻圖。例如，使用通道 1 測量 PTC 的電阻，使用通道 2 測量溫度。然后，XY 圖將顯示作為溫度函數的電阻變化。

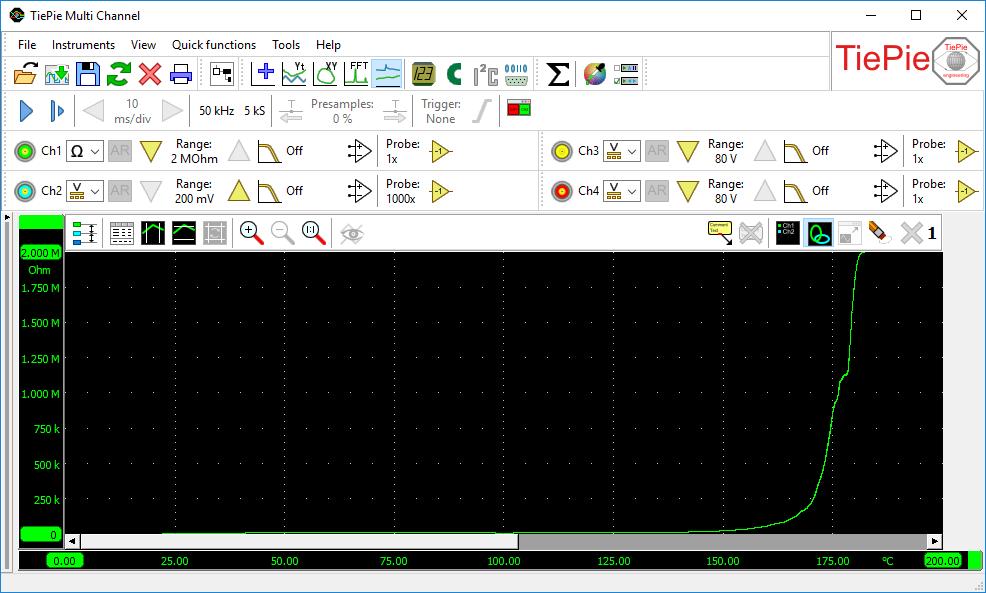

圖 1：在 XY 模式下使用歐姆示波器測量 PTC 特性。

歐姆示波器使用與示波器相同的輸入。無需更換測量引線。先進的過壓保護確保歐姆示波器能夠承受高電壓。

什么是電阻測量？

TiePie 示波器（如 WiFiScope WS6 DIFF、WiFiScope WS6、WiFiScope WS5、Handyscope HS6 DIFF或Handyscope HS5 ）的電阻測量 可用于測量可變電阻常數。與萬用表的電阻測量相比，TiePie 示波器的電阻測量速度足以測量電位計，因此可以檢查完整的軌跡。

如何進行電阻測量？

使用可在此處下載的文件輕松執行電阻測量。

下載電阻測量鏈接 https://www.tiepie.com/en/articles/resistance-measurement-example

為了補償測量引線的電阻，可以將電阻測量歸零。在多通道示波器軟件中打開文件后，可以按如下方式完成此操作：

執行一次性測量，同時將測量探頭或 4mm 插頭相互抵靠。

在增益/偏移 I/O的鼠標右鍵菜單中，單擊Neutralize。

可以通過單擊開始按鈕 或使用熱鍵 S來執行電阻測量。請參閱圖 1 了解執行的電阻測量。
