用TiePie HS6系列虛擬示波器進行數字ASIC器件的測試
客戶案例
客戶想測試他們的ASIC設備的設計。為了測試他們的集成電路,他們需要多次以特定的比特模式刺激集成電路。他們稱每個模式周期為"視圖"。在每個視圖中,他們需要從IC中收集數據。IC并非純數字化的,因此IC輸出數據對每個視圖不一樣,盡管刺激模式對每個視圖是相同的。在視圖期間,刺激模式必須是"實時的",但是在視圖之間可能會有任意的延遲或終止時間。他們希望使用死時將收集的數據從視圖發送到PC上的文件。這將減少整個視圖序列所需的星上內存。根據上述方案,每個收集到的數據視圖將被附加到單個PC文件中。
他們有以下關切:
1.他們想確保他們?cè)谶B接器上有適當?shù)妮斎牒洼敵鲞壿嫾?jí)別,這些邏輯級別來自我們的板。他們的測試板產生和響應0-3.3V信號通過一個水平轉換緩沖區。這個緩沖IC可以驅動24mA負載.
2.他們的測試板產生一個20兆赫的時鐘。他們需要確保數據采集設備在相對于模式發電機輸出時間的適當時間延遲下對測試板輸出進行采樣。
他們希望最少的修改或工作在前端。
需要一個WindowsC/C++應用程序來控制、記錄、顯示和將數據保存到磁盤文件中。

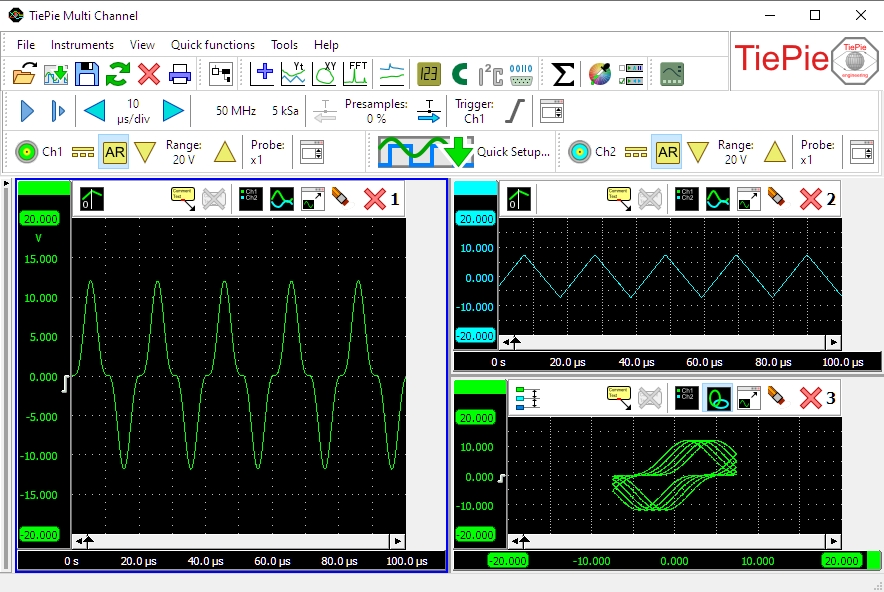

加格案例解決方案
計算機3250數字模式發生器和輔助復合管3200數字采集板結合起來,為客戶的需求提供了一個完美的解決方案。
他們會用cg3250激發芯片,然后用cc3200獲得響應。他們擔心的是,他們的0-3.3VCMOS來自燃料元件板,不會驅動50W的負載,由輸入的CS3200。因此,他們需要計量CMOS緩沖板。緩沖板用于將所有信號提升到一個足夠的水平,以便驅動50瓦。
由于cg3250和cc3200都必須用客戶的20兆赫參考時鐘來計時,它們需要對cg3250外部時鐘進行升級。外部時鐘輸入是一個標準功能在CS3200。
此外,由于數字信號可以在模擬示波器上直接觀察到,因此,B數控開波板將使初步測試更加容易。
他們將用cg3250刺激他們的ASIC,然后用cc3200捕捉輸出并進行比較。最初,蓋奇獨立的邏輯分析類應用程序,將足以作為接口軟件。他們將需要(32位)轉換工具,如"Asc2gs32.exe"和示例程序"git2txc.c",以轉換計量sig文件,對ASCII文本的要求。他們將需要額外的電纜,因?yàn)槊總€(gè)安裝將采取兩個電纜每個。為了實現測試的自動化,最終需要一個SDK。
蓋奇的康普司3200和CG3250計算機提供了必要的靈活性和快速的公交速度。
計量卡的正常操作方式叫做存儲方式。作為計算機運行的記憶模式的一個例子,使用安援部隊----車輛通過速度(約1mb/s)從Pc-RAM傳輸1024點X32位寬的模式,這將需要大約4096微秒。按20毫秒/秒(即這個1,024點的模式需要大約204毫微的輸出。下一個觸發器需要一個名義的100毫秒來重新武裝卡。這使總上傳時間為4.4毫秒。
使用存儲模式中的CS3200,獲得一個1024點x32位寬在同一20毫秒/秒的單一記錄將需要大約204毫秒。使用更快速的PCI總線-主傳輸率超過100mb/s,將產生的1,024*4=4kb(因?yàn)槊總€(gè)樣本點有4字節)從卡中轉移到PC-RAM只需要41mm。重新啟動卡準備下一次觸發需要大約每張卡30毫秒。因此,考慮到健康的安全保證金,整個捕獲周期可能需要不到0.5毫秒。
因此,蓋奇建議最小的星上存儲深度為2兆字節。刺激圖案可以上傳到cg3250。在重復掃描之間,一個記錄的所有數據點都是從cs3200上的cc3200上,穿過PCI總線到PC-RAM上。
客戶可以很容易地將來自康普司和計算機軟件開發包的示例程序整合到他們現有的Windows應用程序中。這些示例程序是有意簡化的,以方便轉移到任何給定的軟件應用程序。
蓋奇優秀的硬件和強大的軟件產品相結合,使客戶能夠迅速從最初的原型系統轉向完全商業化的診斷系統。
建議產品
復合鏡3200-2米
HS6-1000XM
對cg3250的外部時鐘升級
緩沖板
Bnc分組板
壓孔電纜
用于窗口的C/C++型數字顯示器
窗口計算機數字SDK
測試和測量應用要求
我們鼓勵您與我們聯系,www.js-taiyuan.com 并與我們的工程團隊更詳細地討論您的測試和測量應用?？梢蕴峁┒ㄖ频臄?shù)據采集硬件和軟件解決方案,以滿足特定的應用需求。
