如何用加速度計測量加速度

加速度計TP-ACC20是一款雙軸加速度計，配有手動外部觸發按鈕，旨在與Handyscope HS3、Handyscope HS4、Handyscope HS4 DIFF、WiFiScope WS4 DIFF（訂購代碼TP-ACC20-25）和Handyscope HS5、Handyscope HS6、Handyscope HS6 DIFF、WiFiScope WS5、WiFiScope WS6、WiFiScope WS6 DIFF（訂購代碼TP-ACC20-09）配合使用。雙加速度計是一款具有電壓輸出的低功耗雙軸加速度計。它可以測量兩個軸的加速度，最高可達 ±2 g。它可以測量動態加速度和靜態加速度（重力）。手動外部觸發按鈕可用于在無法從輸入信號中得出觸發條件的情況下觸發測量。

+/- 16G測量

雙軸

傾斜傳感器

加速度傳感器

98英寸電纜

新功能！兩種選擇：

訂購代碼：TP-ACC50-25

范圍：+/- 5G

靈敏度：174 mV/g

發貨時間：1 - 2周

?@

訂單代碼：TP-ACC160-25

范圍：+/- 16G

靈敏度：57 mV/g

發貨時間：1 - 2周

描述

該加速度計是一款低成本、低功耗、完整的雙軸加速度計，具有信號調節電壓輸出。輸出信號是與加速度成比例的模擬電壓。該加速度計能夠測量至少+/- 16G的正負加速度。

加速度計可以測量靜態加速度，例如重力和動態加速度（振動等）。測量靜態加速度的能力使加速度計可以用作傾斜傳感器。

加速度計可直接連接到Handyscope系列3/4/4-DIFF。兩個BNC連接器提供測量數據的輸出，25針D-Sub用于為加速度計中的電子設備供電。

加速度計的傳感器是建立在硅晶片頂部的表面微加工多晶硅結構。多晶硅彈簧將該結構懸掛在晶片表面上，并提供對加速度力的阻力。結構的偏轉使用差分電容器測量，該電容器由獨立的固定板和連接到移動質量塊的中央板組成。固定板由180度相位差的方波驅動。加速度會使梁偏轉并使差分電容器不平衡，從而產生幅度與加速度成比例的輸出方波。然后使用相位敏感解調技術來整流信號并確定加速度的方向。

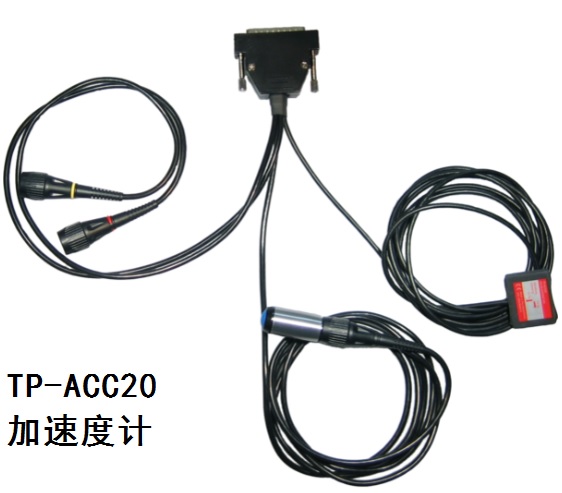

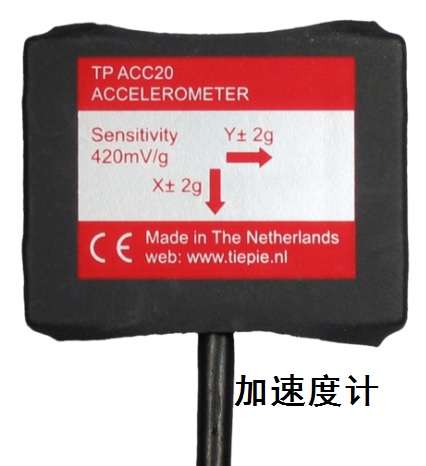

加速度計TP-ACC20的加速度傳感器被放置在一個帶有細長柔性電纜的小包裝中。包裝內含有強力磁鐵，可將傳感器固定在磁性（鋼）表面上，而無需使用螺釘或夾具。包裝的一側包含一塊魔術貼，可將傳感器固定在織物表面上。

加速度計TP-ACC20還包含一個手動外部觸發按鈕。此按鈕可用于在無法從輸入信號中得出觸發條件的情況下手動觸發測量。手動外部觸發按鈕采用堅固的鋁制機身，并配有母BNC連接器。使用帶有公BNC連接器的長柔性電纜將按鈕連接到儀器。

雙軸加速度計的硬件規格：

連接器：2 x BN，25針D-Sub

靈敏度：167 mV/g

電源：來自延長連接器的1 mA

電纜長度：2.5米（98英寸）

尺寸：30毫米寬x 17毫米高x 70毫米長

重量：243克（8.6盎司）

顏色：灰色

使用加速度計測量：

加速度計是測量靜態和動態加速度的理想儀器。通過兩個BNC連接器，可以測量兩個加速度軸。通過Handyscope 3/4/4-DIFF測量儀器背面的25針D-Sub連接器為加速度計供電。無需額外的電纜或電源。

設置軟件

輸入靈敏度

當靜止不動時，加速度計TP-ACC20的輸出偏移量約為1.4 V。加速度計TP-ACC20的典型輸出靈敏度為每g加速度420 mV，范圍約為-2至+2 g。這將產生幾乎2.5 V的最大輸出電壓。這使得4 V范圍成為通道最合適的輸入范圍。在進行加速度測量時，自動量程并不方便，因此，通過單擊所需通道的通道工具欄上的 自動量程按鈕關閉自動量程 。

校準傳感器

當空閑且不移動時，加速度計TP-ACC20的輸出偏移約為1.4 V，輸出靈敏度為420 mV/ g。

要校準傳感器，首先將其放置在穩定、不移動的表面上，標簽朝上。使用軟件中的光標測量兩個通道上的偏移電壓。

在上面的屏幕截圖中，Ch1的偏移值為1.4374 V，Ch2的偏移值為1.4289 V。

要校準靈敏度，必須施加已知加速度并測量輸出電壓。由于加速度計TP-ACC20能夠測量靜態加速度，因此它可以測量地球重力，即1g。

要測量地球重力，請將傳感器放置在穩定、不移動的表面上，X軸與地球表面平行，Y軸向上或向下，垂直于地球表面。Y軸現在受到+1 g的影響，測量通道2上的電壓。
