三款具有 WiFi 和 LAN 連接的新型功能強大的高分辨率汽車測試示波器

三款全新車載 無線WiFi 示波器

TiePie 工程公司推出了三款具有 WiFi 和 LAN 連接的新型功能強大的高分辨率汽車測試示波器，即汽車測試示波器 ATS610004DW-XMSG、汽車測試示波器 ATS605004DW-XMS和汽車測試示波器 ATS5004DW。這些新型 WiFiScopes 標志著 TiePie 工程公司的一項新的創新發展：第一款也是業界唯一一款具有差分輸入的 無線WiFi 連接汽車測試示波器。

差分汽車 無線WiFiScope 是汽車工程師日常使用的示波器，可通過以太網連接（LAN、WiFi 或 WAN）使用，但也可以采用 USB 2.0/3.0 連接。內置電池使汽車無線 WiFiScope 能夠進行完全無線差分測量。然后可以完全電氣隔離地進行長距離測量。這種基于 PC 的無線數據采集儀器為用戶提供了更多測量應用的可能性。

通過 無線WiFi 連接，可以在汽車上進行無線測量，此時計算機無需放在汽車旁邊。無需特定的網絡知識。多通道示波器軟件概述了可用的 USB 儀器和網絡儀器。只需勾選儀器即可開始測量。

 無線WiFi示波器具有以下優點：

由于內置電池，可以通過 WiFi 進行完全無線差分測量（電氣隔離）

可以進行移動差分測量，例如在運輸系統和移動裝置上

可通過 LAN 和 WAN 進行數據采集，實現長距離差分測量

可通過 WiFi 和 LAN/WAN 連續實時高速采集數據

適用于獨立應用的 USB 差分測量和高達 200 MSa/s 的高速數據采集

差分汽車無線 WiFiScope 非常透明，以太網連接的儀器看起來就像直接連接到計算機。示波器、頻譜分析儀、數據記錄器和電壓表的所有硬件和軟件功能都可通過網絡使用。無需特定的網絡知識。

再次適用 TiePie 工程座右銘：插入即測量！

為了降低基于 PC 的數據采集安裝成本并提高靈活性，WiFi 和 LAN/WAN 測量儀器是解決方案。以前不可能實現的差分測量應用，例如長距離測量、在不安全或嘈雜的地方進行測量、在移動裝置上進行測量或在不同位置讀取儀器，現在都可以實現了。借助 TiePie engineering 的新型差分汽車 WiFi 示波器，現在可以獲得可靠的 WiFi 和 LAN/WAN 測量解決方案，而不會影響測量質量。

差分汽車 WiFi 示波器現在可以用于以前難以放置完整測量裝置的地方。借助 WiFi 連接，現在可以遠程測量電氣、物理、機械和聲學信號。將汽車 WiFiScope 放置在發動機艙附近，并將其輸入連接到您想要測量的點。您的計算機可以保持在安全距離，通過 WiFi 連接到作為接入點的汽車 WiFiScope。示波器和計算機之間沒有 USB 電纜的麻煩，不會限制您的靈活性。

使用 WiFi 示波器，可以實現高達 5 MSamples/秒的高速實時連續數據采集率，分辨率為 8 至 16 位；通過 LAN / WAN 連接，可以實現高達 20 MSamples/秒的高速實時連續數據采集率，分辨率為 8 至 16 位。通過 USB 連接，可以實現高達 200 MSamples/秒的高速實時連續數據采集率，分辨率為 8 至 16 位。

軟件

結合免費的多通道示波器軟件，汽車測試示波器 ATS610004DW-XMSG、汽車測試示波器 ATS605004DW-XMS 和汽車測試示波器 ATS5004DW 可將您的 PC 變成 高分辨率差分示波器、 精密頻譜分析儀、 高性能萬用表、 超快速差分?jǐn)?shù)據記錄器和 綜合協議分析儀. 多通道示波器軟件讓您有機會與所有人共享數據，并且讓您無需使用儀器即可分析數據。多通道示波器軟件使用許多用戶可配置的數據處理 I/O 塊提供復雜的數據分析功能，以圖形、表格和/或儀表顯示分析結果。

該軟件包含特殊的汽車功能。曲軸信號可以轉換為詳細的發動機轉速 (rpm) 圖表以及顯示曲軸角度隨時間變化的非常精確的圖表。將其與例如噴射和/或點火信號相結合，正時分析就變得簡單了。占空比信號和脈沖寬度調制信號（例如用于驅動閥門）可以轉換為顯示任何時刻實際占空比的圖表。使用易于使用的相對壓縮測試功能可以輕松測試一般發動機健康狀況。

使用獨特的快速設置系統，不再需要耗費時間進行復雜的儀器設置：只需單擊鼠標 4 次，即可從選擇對話框中選擇要完成的測量任務，該對話框可訪問 700 多種不同的儀器快速設置。所有常見的汽車傳感器和執行器的快速設置都包括在內。每個快速設置都包含所有必需的儀器設置，以及示例信號和有關如何連接儀器的背景信息。

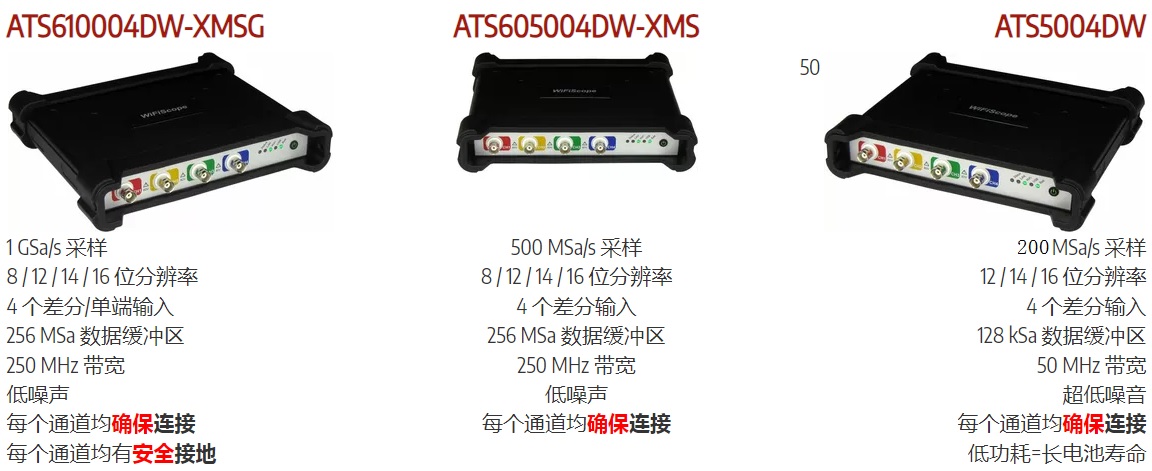

TiePie 工程現在提供三款新型堅固耐用的 4 通道汽車 WiFiScope。
