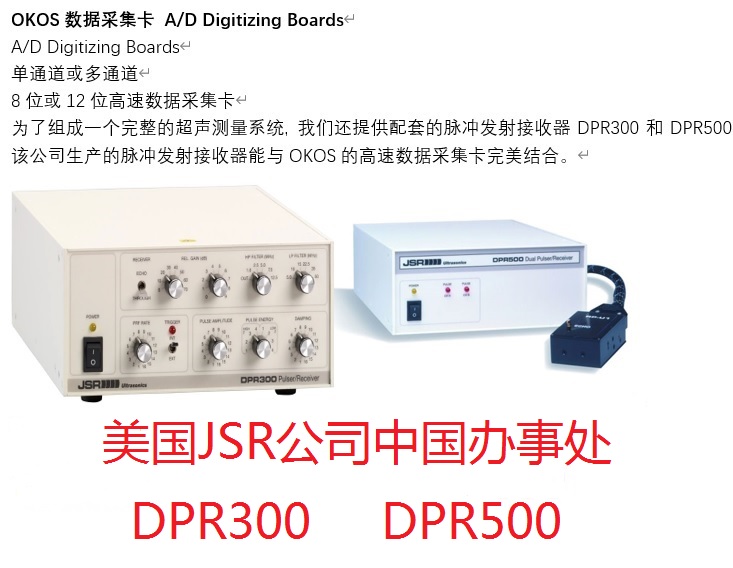

DPR500脈沖發射接收器的功能及工作原理
DPR500脈沖發射接收器的功能及工作原理可以詳細歸納如下：
雙通道模塊化設計：
DPR500是首個將兩套完整脈沖發射接收裝置整合為一體的雙通道模塊化儀器。
可選擇單通道或雙通道模式進行操作。
參數調節：
具有可調阻尼、增益、脈沖幅度、脈沖能量、脈沖重復率等參數。
支持高通濾波器、低通濾波器以及反射或透射模式選擇。
軟件控制：
包含一個基于Windows的軟件控制程序，允許用戶在PC或兼容計算機的控制下執行所有儀器功能。
可存儲和檢索無限數量的儀器設置。
支持Windows 98/95 和 NT .dll’s，以及LabVIEW .vi的驅動程序，可用于開發定制軟件。
遠程脈沖發生器：
利用遠程脈沖發生器，使脈沖發生器更接近探頭。
縮短脈沖發射器和探頭之間電纜的長度，最小化各種干擾。
應用領域：
適用于聲學顯微鏡、薄料或涂層厚度計、計算機控制的影像和測量系統、材料分析與表征、探頭評估等。
工作原理：
脈沖產生：
在遠程脈沖發生器上產生高壓電激勵脈沖。
脈沖能量級和脈沖形狀可由用戶選擇或調節。
超聲波轉換與傳播：
超聲波傳感器將電激勵脈沖轉換成超聲脈沖。
超聲脈沖通過探頭傳播到測試材料或介質中。
信號接收：
接收模塊有效帶寬可選擇為50 MHz、300 MHz、500 MHz。
接收到的超聲波信號經過阻尼、增益、濾波等處理后，轉換成電信號。
信號處理：
根據用戶設定的參數（如增益、濾波器等），對接收到的信號進行進一步處理。
反射或透射信號被識別和分析，以獲取測試材料或介質的信息。
數據輸出：
處理后的數據可通過軟件界面進行顯示和存儲。
用戶可根據需要導出數據或進行進一步分析。
綜上所述，DPR500脈沖發射接收器憑借其雙通道模塊化設計、豐富的參數調節功能、軟件控制、遠程脈沖發生器以及廣泛的應用領域，成為超聲檢測領域的重要工具。
北京迪陽世紀科技有限公司 做為代理商，www.js-taiyuan.com 提供一條龍服務
