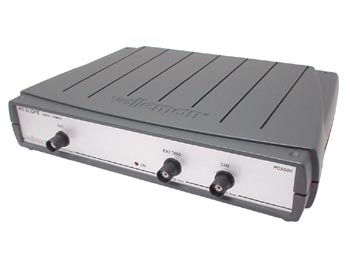

基于PC的數字示波器 PCS500

PCS500數字存儲示波器，是通過計算機并口連接的，顯示波形在計算機上完成的，并與計算機完全隔離，還可以利用互聯網進行遠端測試傳遞論證等，示波器和瞬態   記錄儀有二個獨立的通道，采樣頻率高達1GHz，所有在屏幕上顯示的波形都能以文檔方式保存，或進行波形比較。

技術指標：

配置:

PCS500A主機，9-10Vdc / 1000mA適配電源 ，2 根測試探頭 ，PC 并口電纜，使用手冊，

CD 盤軟件

示波器 :

  l)  時基 : 每格20ns 到 100ms

 2)  觸發源 : CH1, CH2, 外部或自由運行

 3)  觸發沿 : 上升或下降

 4) 觸發電平 : 每格1/2步調節

 5)  插值計算 : 線性或平滑

 6)  標記 : 電壓和頻率

 7)   輸入靈敏度 : 5mV 到 15V / 每格 并有自動設置功能

預觸發功能

 8)   真 RMS 讀數(only AC component)

 9)   采樣深度 : 4096 個采樣點 / 每通道

 10)  采樣頻率 :

 11) 實時采樣 : 1.25KHz 到 50MHz

 12) 重復采樣 : 1GHz

頻譜分析 :

  1)  頻率范圍 : 0...1.2KHz 到 25MHz

  2)  線性 或 對數在時基刻度下

  3)  運行原理 : FFT (快速富立葉變換)

  4)  FFT 解析度 : 2048 線

  5)  FFT 輸入通道 : CH1 或 CH2

縮放功能

  6) 對頻率和振幅進行標注

  7)  瞬態記錄儀 :

  8)   時間刻度 : 20ms/每格
