PCI總線高速雙通道速數據采集卡

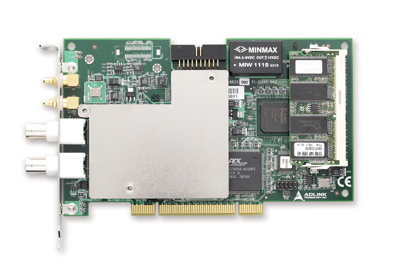

凌華PCI-9820 2通道,65MS/s,14位高速數據采集卡帶SDRAM的2通道，65MS/s，14位高速數字化儀概述凌華的PCI-9820是一款65 MS/s采樣率，高分辨率，板載大容量SODIMM SDRAM存儲器的PCI總線數字化儀。該設備具有靈活的輸入配置功能，包括可編程的輸入范圍和用戶可選擇的輸入阻抗。由于有了高存儲深度的板載采集存儲器，
PCI-9820不受PCI總線的132MB/s的帶寬限制，從而可以記錄長時間的波形。
PCI-9820是高速波形采集的理想選擇，例如雷達和超聲波應用，軟件無線電應用或者那些需要大存儲深度的信號數字化應用。模擬輸入
PCI-9820具有兩個模擬輸入通道。每通道小信號帶寬可超過30MHz。輸入信號幅度范圍可在±1V或±5V之中編程選擇。14位A/D分辨率使得PCI-9820對于時域和頻域應用都很理想。采集系統
凌華的PCI-9820使用一對65MS/s，14位，采用流水線技術的AD轉換器來量數字化輸入信號，并為數據采集提供了60MHz內部時鐘源。使用內部時鐘源時，最快的實時采樣率達60MHz/s，使用外部時鐘源時，采樣率可達65MHz/s。使用“乒乓”模式時，使用內部時鐘源時采樣率達120MHz，使用外部時鐘源時達130MHz。采集存儲器
PCI-9820支持從128MB至512MB不同容量的SODIMM SDRAM。AD轉換后的數據在傳輸至主機內存前存放于板載的SDRAM內。PCI-9820使用Scatter-gather總線主控DMA來傳輸數據至主機內存。如果PCI-9820的數據流量小于可用的PCI帶寬，PCI-9820也可以不經板載SDRAM，實時將數據由板載的3k采集FIFO(先入先出)存儲器傳至主機內存。觸發
PCI-9820具有靈活的觸發功能，例如模擬和數字觸發。對于所有通道，上升沿或是下降沿，模擬觸發具有可編程的觸發門限選擇。5V/TTL數字觸發由SSI接口接入，或由外部SMB接口接入用以同步多個設備。可以使用后觸發，預觸發，延遲觸發和中觸發模式來采集數據。PCI-9820也具有重復觸發采集功能，因此用戶可以在隨著連續的觸發間隔極短的觸發事件而來的多個片段內獲取數據。多設備同步
在PCI-9820中，一個同步總線 (系統同步接口system synchronization interface, SSI) 在一個或多個PCI-9820設備之間傳遞時鐘和觸發信號。SSI可以通過共同的觸發信號，或者用于多個設備的采集的單個采樣時鐘以達到不同采集設備的同步。校準
PCI-9820的自動校準功能是由微調DAC校準模擬輸入通道的偏移和增益誤差而實現的。一旦校準過程結束，校準數據將被存儲至EEPROM中，因此這些數據能夠被板卡在需要時裝入和使用。因為所有的校準是由軟件指令自動執行的，故用戶不必調整調諧電位器來校準板卡。特性
·支持32位3.3V/5V PCI總線
·14位A/D分辨率
·使用內部時鐘源時每通道采樣率可達60MS/s
·使用外部時鐘源時每通道采樣率可達65MS/s
·在“乒乓”(ping-pang)模式下采樣率可達130MS/s
·2通道單端雙極輸入
·-3dB帶寬＞30MHz
·達512MB的板載SODIMM SDRAM
·可編程的輸入信號幅度范圍：±1V和±5V
·用戶可選的輸入阻抗：50Ω或高阻
·支持Scatter-gather的DMA數據傳輸
·模擬與數字觸發
·全自動校準
·多卡同步
·緊湊的標準半長卡
·支持的操作系統
·Windows 2000/NT/XP/9X
·推薦軟件
·VB/VC++/Delphi
·DAQBench
·驅動支持
·用于Windows 2000/NT/XP/9x的WD-DASK
·用于Red Hat Linux的WD-DASK/X
·適用于LabVIEW的DAQ-LVIEW PnP訂購須知
PCI-9820D/128-0 2-CH 65 MS/s 14-Bit 板載 128 MB 內存
PCI-9820D/512-0 2-CH 65 MS/s 14-Bit 板載 512 MB 內存
