PCI4通道高速數據采集卡，超聲波數據采集卡

Aquisition Logic和OKOS公司的超聲采集卡，是業內用于超聲領域OEM應用的高速采集卡，它的速率從100MS/s到3GS/s，精度從8bit到14bit不等。它所特有的編碼器觸發功能使它成為超聲顯示鏡等應用的理想之選。

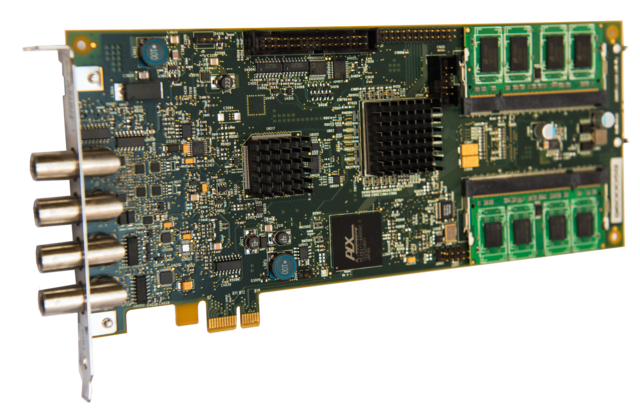

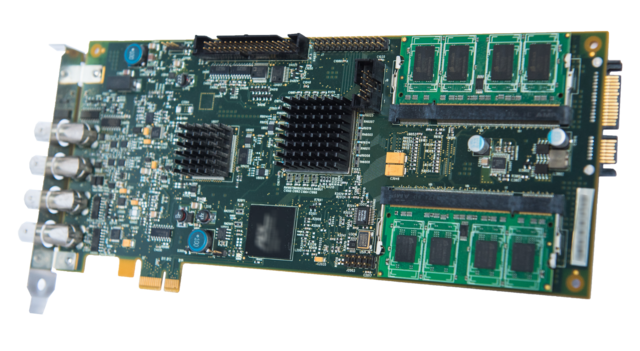

  這些板卡系列有傳統的PCI接口的板卡，而高速采集率的（1G, 1.5G, 3GS/s）的采集卡則采用PCI Express接口，以提升數據傳輸速率。

所有的OKOS板卡方案允許多觸發采集和板上峰值檢測功能。甚至也可以通過固件升級進行定制處理功能。

  這些系列的板卡最大的特點是針對超聲顯微鏡應用做的優化: 在一個測試樣本內多域B-SCAN的創新。這個新的功能允許用戶當跟蹤到一個閾值跨越時去測試獨立的波形區域。

  例如：設置時段從10到12us, 40到40us， 120到124us，和160到165us，這這個測試樣本內，只從這些區域收集數據。這項功能在需要非連續B-SCAN區域內的應用非常有價值。

  該系列超聲應用采集卡涵蓋多種采樣率，多種精度，可有如下規格：

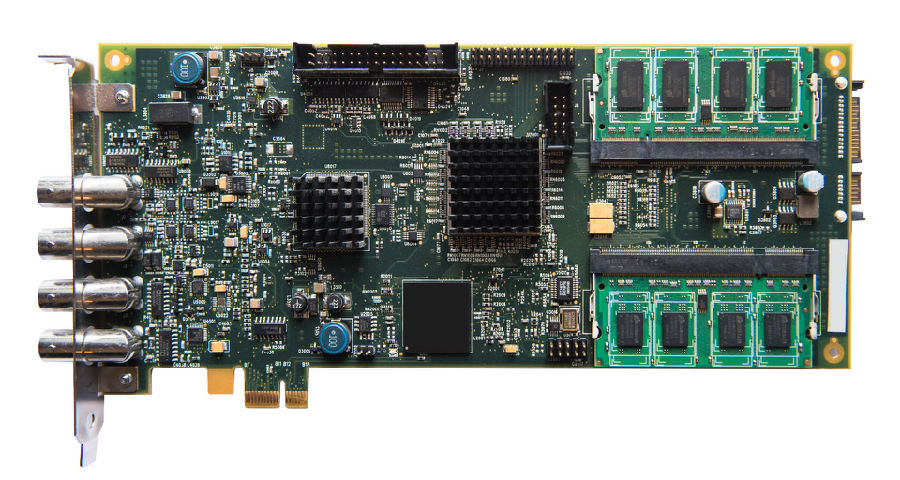

AL8xGTE-1：(AL8xget1S OEM版本）1通道1GS/s，或2通道，500MS/s，8bit，PCIe總線，125mV到2V輸入范圍，配帶示波軟件，SDK包括C/C++, C#, VB和LabVIE

WAL8xGTE-1.5：1通道1.5GS/s，8bit，PCIe總線，125mV到2V輸入范圍，配帶示波軟件，SDK包括C/C++, C#, VB和LabVIEW

AL8xGTE-3：1通道 3GS/s，8bit，PCIe總線，125mV到2V輸入范圍，配帶示波軟件，SDK包括C/C++, C#, VB和LabVIEW

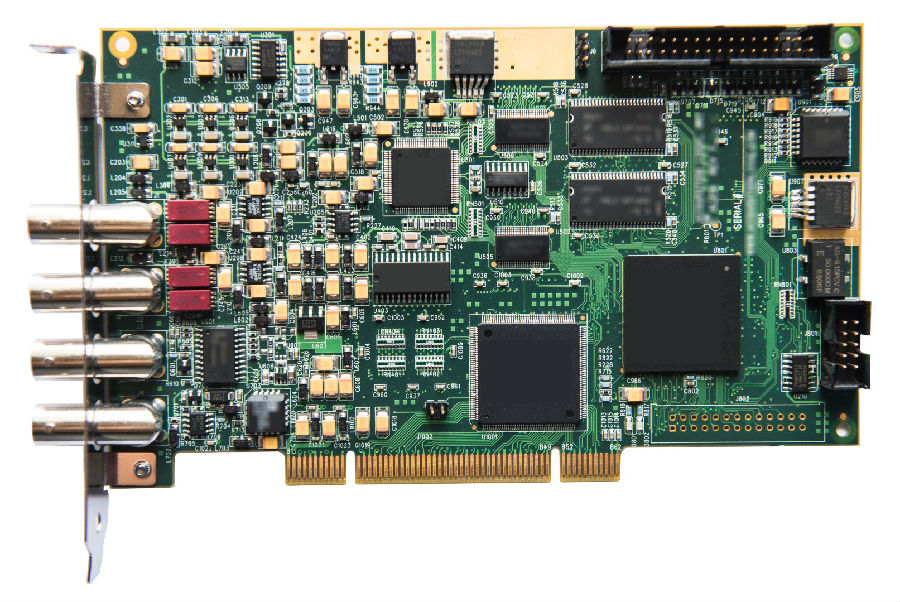

AL8250：1通道 250MS/s，8bit，PCI總線，50mV到5V輸入范圍，AC或DC耦合軟件可選，配帶示波軟件。

AL12250：1通道 250MS/s，12bit，PCI總線，50mV到5V輸入范圍，AC或DC耦合軟件可選，配帶示波軟件。

AL81004C：1通道時 400MS/s，2通道時 200MS/s，4通道時 100MS/s，8bit，PCI總線，20mV到2V輸入范圍，AC或DC耦合軟件可選，配帶示波軟件。
