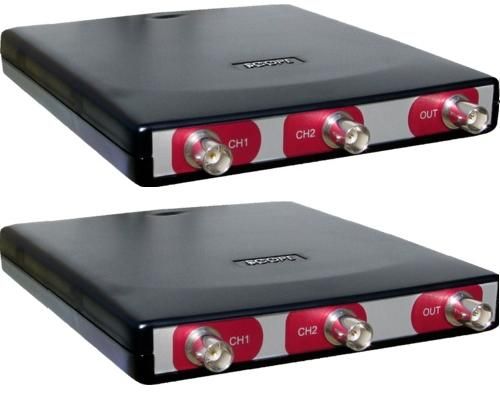

USB總線50MHz采樣高速雙通道數據采集卡
生產廠商： 迪陽或代理
產品型號： HS3-xMHz
產品簡介： USB 口連接, 50MHz實時采樣,12位分辨率,2路A/D,有波形顯示程序,緩存128k,可級連到16通道,中文軟件.
產品簡介： USB 口連接, 50MHz實時采樣,12位分辨率,2路A/D,有波形顯示程序,緩存128k,可級連到16通道,中文軟件.
售價：￥12800
HS3:是一款非常強大的雙通道高速數據采集卡,如果用于高速采集使用,提供二次開發例程包括:VB,VC,Delphi ,Labview ,Matlab,Dasylab驅動 如果用于虛擬儀器使用,提供完整的基于PC的虛擬儀器軟件,軟件含有五種綜合測試軟件,它包括(數字存儲示波器,FFT頻譜分析儀, 任意波形發生器,瞬態波形記錄儀,數字多用表).這款最新推出USB2.0接口,無需電源的便攜USB高速數據采集卡,幾乎能解決所有測量問題.HS3有一個用戶可調節的分辨率,可調8位,12位,14位,16位,滿刻度輸入范圍是: 200mv~~80v,每通道128K采樣深度,最大采速率100HMz每通道(在100MHz時,分辨率是8位). HS3強大的任意波形發生器有50MHz采樣頻率,256K波型存儲深度,14位的輸出分辨率和±12V的電壓輸出范圍,它能產生用戶所需的任意波形,幾種標準的波形信號能直接產生.HS3與計算機接口 用USB2.0接口,免電源,即插既用.中文軟件讓用戶一目了然,自動設置功能使無經驗的使用者在幾分鐘內完全掌握儀器的測量。
技術指標：(中文軟件)
| 輸入通道 | 2 模擬通道 |
| 輸出通道 | 1 模擬通道 |
| A/D 轉換(每個通道) 分辨率 采樣速率: | 100MHz采樣是:8位,50MHz采樣是:12 位 = 0.025% 3.125MHz采樣是:14位,195KHz采樣是:16位 100MHz,10ns(型號是:HS3-100MHz) 50MHz,20ns(型號是:HS3-50MHz) |
| 模擬輸入(BNC) 采樣源: 靈敏度 最大電壓 阻抗 耦合 精確度 帶寬(-3dB) AC耦合最小頻率(-3dB) 存儲深度: | 內部0.01 外部 200 mV .. 80 V（在滿刻度時） 200 V(DC + AC 峰值 < 10 kHz) 1 MOhm / 30 pF AC/DC 0.2% ± 1 LSB DC 到50 MHz 1Hz 0~~128K字節(每通道) |
| 任意波形發生器 采樣速率 分辨率 存儲深度 帶寬 阻抗 耦合 輸出幅度 幅度步驟 DC 電平 輸出波形 對稱 | 0.01Hz - 50 MHz 14 位 1~~256K字節 DC 到 2 MHz 50 Ohm DC -12 伏 ~~12 伏 0 - ±0.1 V 8192 步驟 ±0.1 - ±0.9 V 8192 步驟 ±0.9 - ±12 V 8192 步驟 0 - ±12 V 8192 步驟 方波, 三角波, 正弦波, DC, 白噪聲和用戶自定義 1 - 99%, 1% 步驟 |
| 觸發系統 源 觸發方式 電平調整 垂直調整 分辨率 前觸發 后觸發 數字輸入觸發電平 | 數字, 2 電平 通道1,通道2,通道1和通道2,通道1或通道2,外部數字 上升沿,下降沿, 窗口內部, 窗口外部,峰峰值, TV, 外部 0 - 100% 滿刻度調整 0 - 100% 滿刻度調整 0.025% (12 位) 0 - 131060 采樣 (0 - 100%,) 0 - 131060 采樣 (0 - 100%,) 0-3.3V (5V最大) |
| 最大采樣速率 | 在100MHz采樣時是:8位分辨率 在50 MHz,25MHz,10MHz,5MHz 采樣速率時是12位. 在3MHz采樣速率時是14位. 在200KHz采樣速率時是16位. |
| 存儲深度 | 128 K字節 |
| 輸入/輸出地址 | USB2.0 和 USB 1.1 |
| 電源 | 免電源,直接從USB口取電源或從PS/2 鼠標口,或鍵盤口 |
| 物理尺寸 高 長 寬 帶子長 | 25 mm (1英吋) 170 mm (6.7英吋) 140 mm (5.2英吋) 1.8 m (70英吋) |
| 重量 | 480 克 (17 盎司) |
| 最大硬件需求: | |
| CPU | 奔騰以上或兼容機 |
| 操作系統 | Windows98/2000/XP |
| 內存 硬盤空間 | 16M字節 6M字節 |
| 基本配置: | |
| 儀器 | HS3主機 |
| 附件 | 2 根示波探頭 1:1 - 1:10 可手動變換,一根能從PS/2鼠標或鍵盤取電的電纜. |
| 軟件 | Windows 98/2000/ME/XP CD盤一張 |
| 手冊 | 二冊紅色的使用手冊,在CD盤上有電子文本的手冊 |
詳細介紹:
HS3一但連接到標準PC機或筆記本電腦上,用戶就能得到平時經常所用的幾種儀器.HS3應用范圍包括:快速信號的測量,象串口通訊,頻率調整,TV信號,在工業產品制造,辦公室自動化中所涉及的(影印機,電話交換機)低頻信號測量,傳感器測量,電壓測量,電機運行電流測量,以及慢速運行過程(象溫度,壓力和濕度)音頻分析,振動測量(象機械加工,建筑構造)趨勢測量和信號的失敗偵錯的測量等等.
軟件:
HS3除了有過硬的硬件質量(100MHZ采樣速率,0.2~~80V輸入范圍,8~~16位的分辨率,128K字節存儲深度,和完善的觸發功能)外,HS3還有一個強大的軟件包.
由于以上所說的品質,在世界范圍內,具有相同價格和相同功能的測量儀器,還沒有好于HS3綜合測試儀,HS3的軟件是面向對向的并且內嵌防”干擾”選項,還有更勝一籌的功能就是圖形調節用鼠標就能完成,用戶也能拖動滾動條在X軸和Y軸的末端增加和減少它們,圖表直接放大或縮小.
儀器設置:
HS3軟件最實用的一個方面它是”軟件儀器”,例如,示波器與頻譜分析相互連接,當示波器輸入信號改變,頻譜分析儀和數字多用表顯示的參數也能立即改變,儀器設置能無限制存儲到硬盤,同時儀器設置也能很容易的讀出,保證儀器設置是完全的.
觸發系統:
除基本觸發功能以外,HS3還有窗口觸發功能,當?shù)玫降男盘柺窃诖翱谥?/span>,用窗口觸發功能,觸發能瞬態發生,同自動觸發功能結合使用,測量電壓差及峰值,但這種情況偶爾發生.
輸入范圍:
HS3全部增益和偏移效準是由軟件控制完成的,數字調節方式取代機械電位器調節,所以增益和偏移分辨率能調節非常準,小于0.2 %伏,用戶自己效驗的文件可以保存和讀取.
分辨率:
HS3的分辨率從8位~~~16位.
| 分辨率 | 信號噪音比率 | 級別 | 最大采樣頻率 | 百分比 |
| 8 位 | 48dB | 256 | 100MHz | 0.39% |
| 12 位 | 72dB | 4096 | 50MHz | 0.024% |
| 14 位 | 84dB | 16384 | 2MHz | 0.0061% |
| 16 位 | 96dB | 65535 | 100KHz | 0.0015% |
有一個高分辨率完成快速測量是可能的,當信號動態范圍比較大時,高分辨率能較好的完成測量,比如要測量40mV沖突的一個方波在振幅為10V擋時,用8位分辨率測量時就不是很充分,用16位分辨率測量時,效果就很好.
任意波形發生器(AWG):
標準任意波形發生器(AWG)有14位的分辨率,輸出電壓調節范圍0~~±12,也能快速選擇三種輸出范圍,0~~±120mV,0~~ -1.2V,和0~~12V,每次輸出的振幅范圍用8192步分辨率調節,在120mV檔位范圍內,輸出波形的振幅能調節成15微伏的分辨率,信號質量總能保持14位的高分辨率,除任意波形發生器(AWG)偏移能從0到±12V變化以外,輸出范圍也有8192步分辨率,因為任意波形發生器(AWG)的14位的分辨率,所以它能產生各種自由的信號,同時經AWG預先測量的信號也能產生,AGW同示波器測量通道是完全獨立的.
DLL二次開發庫和例子:
HS3二次開發DLL庫同例子,現已釋放(用Delphi編寫的源代碼),它能很容易的編寫你自己的應用測量,二次開發DLL也能用其它開發環境調用,象Dasy-Lab Labview,二次開發軟件和編程例子能從我們的網站上自由下載www.pc.com.cn..
數據輸出:
測量的數據能容易的傳到電子表格中,輸出數據能以ASCII碼格式給出,所以HS3的數據能用電子表格程序讀寫,所有儀器的設置也能保存到設置文件中(后綴為.INI),所以在讀設置文件時,所有設置能完全保留,這樣能立即開始測量,另外測量的數據能以文件形式保存(ASC碼或二進制),如果文件以ASC碼形式保存,那么很容易被其它程序讀取.
大于二個通道的測量:
可以連接8個HS3到一臺PC機上,這樣16個通道能同時測量,一個HS3能設置為主機,其它HS3設置為從機.
文檔:
測量的信號可以用文檔說明,每次打印輸出注釋說明也能打印,例如,可以把公司名字地址放到注釋文本中,有240個字符空間說明測量的技術指標,打印的黑白圖像用彩色打印機也能支持.
世界范圍用戶普遍評價:
HS3是一款便攜式測量設備,許多人在所服務的部門都有計算機,他們都希望有一臺綜合測試儀來替代傳統的分離儀器(象示波器,頻譜分析儀,波形發生器,瞬態記錄儀,數字多用表),而HS3正好滿足這樣的需求,HS3用USB口連接,即插即用,所以一個辦公室?guī)讉€人都能應用, HS3可設置很多設置文件,設置文件對快速準確的完成測量是一個非常好的辦法,設置文件中包含所有儀器設置,用戶可以做自己的設置文件,這樣即使缺法經驗的用戶不用配置儀器也能完成復雜的測量,此外方便的拷貝數據功能能使測量值被外部程序所處理,例如電子表格程序.
