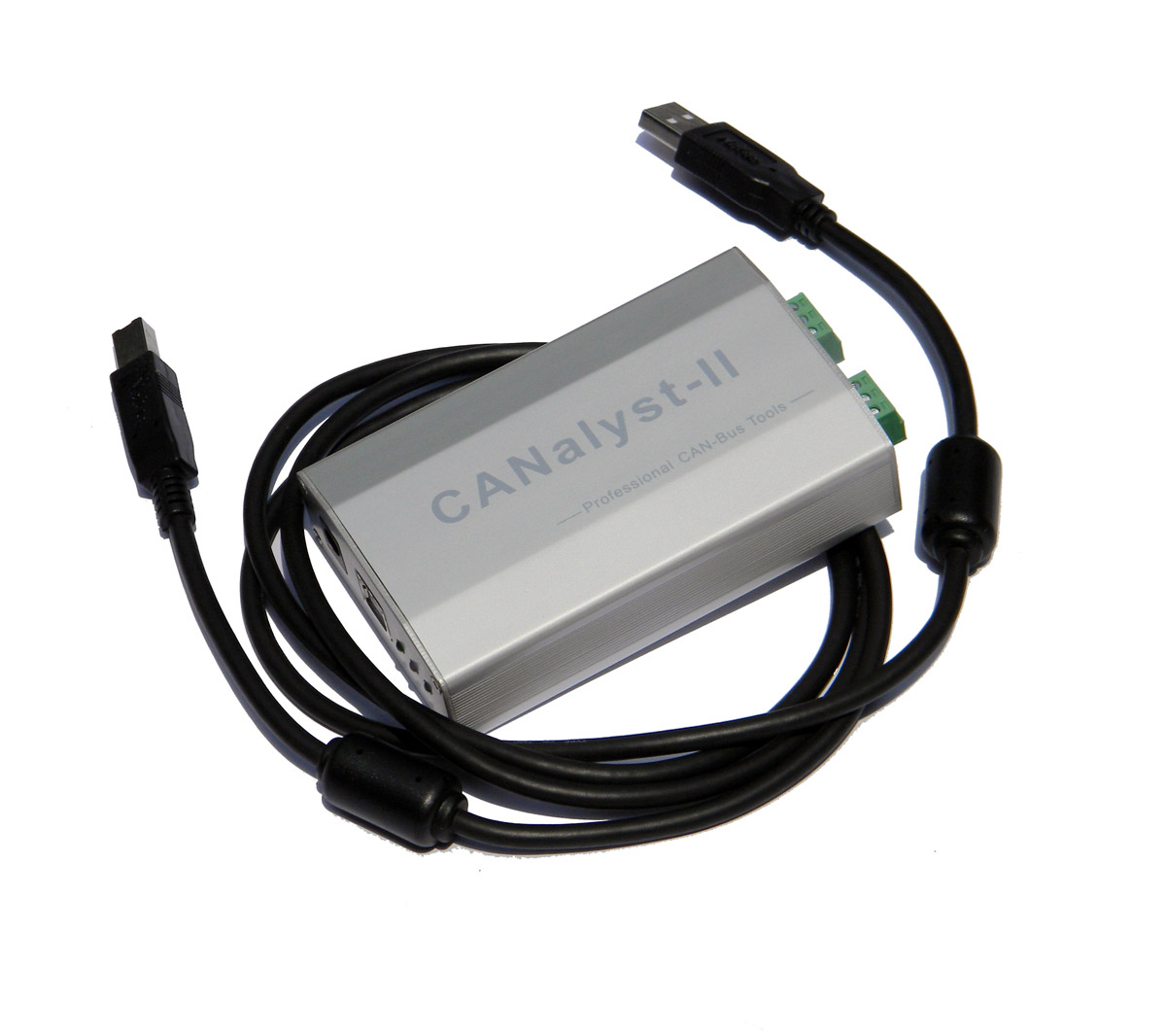

CANalyst-II 雙路CAN分析儀

鋁合金精美外殼， 雙路2500V電氣隔離保障，全工業級芯片
設計，打造卓越品質。適用于CANopen、SAE J1939、DeviceNET、iCAN協議分析

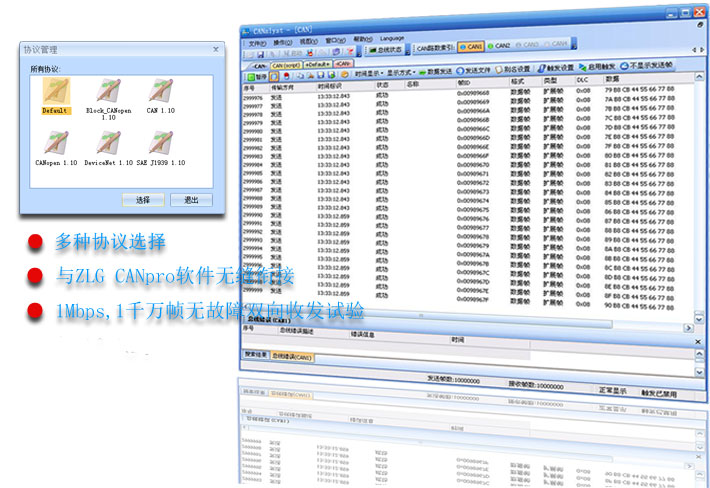

圖11Mbps，1千萬幀無故障雙向收發實驗

I.產品概述
CANalst分析儀是用來安裝、開發、測試、維護、管理CAN-bus網絡的專業分析工具，
易于操作，功能及其強大。
----CANalyst-Ⅱ分析儀支持Win98/Me/2K/XP等32位操作系統，支持linux2.4、linux2.6；
----CANalyst-Ⅱ分析儀集成有兩路獨立CAN-bus通道；
----CANalyst-Ⅱ分析儀采用USB接口，體積小、即插即用，非常適合現場采集數據，檢測網絡狀態；
----CANalyst-Ⅱ分析儀提供API，可進行二次開發；
----CANalyst-Ⅱ分析儀提供VC、VB、Dephi、Labview等眾多例程；
----CANalyst-Ⅱ分析儀通過PC軟件可以對CAN底層協議分析、iCAN協議分析、DeviceNet協議分析、
    CANopen協議分析以及SAE J1939協議分析的支持。在PC軟件中還能夠通過用戶自定義協議工具
    或腳本協議工具分析其他非標準的基于CAN-bus網絡的高層協議。

II.產品應用
----CAN總線數據分析；
----CAN通訊設備調試；
----CAN-bus網絡調試與測試；
----CAN2.0A/2.0B報文分析；
----iCAN協議分析；
----DeviceNet協議分析；
----CANopen協議分析；
----SAE J1939協議分析。

II.產品特性
CANPro協議分析平臺軟件為CANalyst-Ⅱ分析儀的標配軟件，
適用于Windows 98/2000/XP/2003，具有以下特點:
----支持CAN2.0A/2.0B，支持CAN-bus的高層協議iCAN、DeviceNet、CANopen以及SAE J1939；
----能夠實時顯示總線負載和流量以及總線錯誤狀態，可檢測和顯示錯誤幀；
----用戶可自定義基于CAN-bus網絡的高層協議；
----可發送協議幀，進行模擬操作；
----具有觸發功能，可設定接收到指定類型的協議幀時觸發發送相應的協議幀；
----對協議幀中的各個部分，可分別設定不同的顏色顯示，也可設定當協議幀的某個部分的，
    值為指定值時顯示指定的顏色；
----具有過濾顯示功能，可不顯示指定的協議幀；
----可保存數據到文件，也可進行實時保存，即邊接收邊保存數據到文件；
----可導入數據文件，方便查看以前保存到文件中的數據；
----可工作在監聽模式(即不發送ACK位或錯誤幀，因此不干擾CAN-bus系統)；
----可根據設定的若干列對列表中的數據進行分類顯示；
----可使用CAN協議發送普通文件或CAN幀數據文件，也可設置觸發發送普通文件或CAN幀數據文件；
----可以使用CANPro腳本定義基于CAN-bus的高層協議；
----具有使用CANPro腳本設置過濾顯示、自定義協議幀顏色、接收觸發等功能；
----可以使用CANPro腳本發送CAN。

III.分析儀硬件描述
----工作溫度：-25°C～60°C；
----符合CAN2.0A/B規范，支持標準幀和擴展幀，符合ISO11898-2規范；
----每個CAN通道設計了單獨的2500Vrms電氣隔離電路，是接口具有很強的抗干擾能力，大大提高了系統
    在惡劣環境中使用的可靠性；
----支持20Kbps～1Mbps任意波特率設置；
----CANalyst-Ⅱ分析儀發送速度3000幀/秒，接收速度5000幀/秒；
----真正的USB2.0接口，兼容USB1.1；
----CANalyst-Ⅱ分析儀USB供電或者外接DC5V供電（≥500mA)；
----CANalyst-Ⅱ分析儀通過了EMC試驗。

IV.分析儀軟件件描述
分析儀軟件兼容ZLG“CANPro協議分析平臺V1.45”、兼容“CAN通訊測試工具ZLGCANTest”及
兼容“ZLG USBCAN-II二次開發包”。分析儀軟件特性如下：

----CAN底層協議分析
    CAN底層協議分析是CANPro協議分析平臺最基本的功能，可以對所有遵循
    CAN2.0A/2.0B協議的數據進行分析，查看協議幀的幀ID、幀格式、幀類型、
    DLC值以及幀數據等參數。

----iCAN協議分析
    iCAN協議是一種用于工業控制領域的易于構建的CAN-bus網絡，為工業現
    場設備與管理設備之間的連接提供了一種低成本的解決方案。iCAN協議
    分析是CANPro協議分析平臺的標配功能，不必安裝額外的插件。CANPro
    協議分析平臺能夠有效的識別出網絡中的iCAN報文，并在數據列表中顯示
    iCAN報文的相關參數信息，幫助工程師安裝、測試、維護iCAN網絡。

----DeviceNet協議分析
    DeviceNet規范是基于CAN-bus總線的開放式應用層協議，目前在北美、亞
    洲的工業控制市場現場總線應用中占據主導地位，DeviceNet網絡特別適
    用于工業自動控制領域。在CANPro協議分析平臺中安裝DevcieNet協議分
    析插件后，可以對DeviceNet網絡數據進行分析，模擬DeviceNet應用終
    端的工作狀態等。便于進行 DeviceNet網絡的維護、查錯、管理等工作。

----CANopen協議分析
    CANopen協議適合于產品部件內部的嵌入式網絡，在車輛工業、工業機具、
    建筑物自動化、醫療設備、航海機具、餐廳設備、實驗室器材及科研研究
    等行業中已得到廣泛的應用。在CANPro協議分析平臺中安裝CANopen協議
    分析插件后，可以對CANopen網絡數據進行分析，能夠有效識別PDO，SDO
    等各種通訊對象。便于維護、管理CANopen網絡。

----SAE J1939協議分析
    SAE J1939協議是由汽車工程協會(SAE)定義的，基于CAN-bus總線的應用層
    協議。SAE J1939協議在商用車輛、艦船、軌道機車、農業機械和大型發動
    機中得到廣泛的應用。在CANPro協議分析平臺中安裝SAE J1939協議分析插
    件后，可以對SAE J1939網絡數據進行分析,查看協議幀的優先級、PDU格式
    場，源地址，參數組號碼等信息，幫助工程師開發、維護SAE J1939網絡。

----強大的腳本支持
    腳本協議工具是CANPro協議分析平臺的最新功能，具有全新的數據列表顯示
    界面和報文搜索、分類功能，是一個非常強大的CAN網絡分析調試工具。 通
    過CANPro腳本，您能夠：

a.擁有強大的CAN協議報文分析功能
    在腳本協議工具中，CANPro腳本可以用于設置協議、報文和報文段的條件，
    可以用于設置報文段的段值，實現強大的CAN協議報文分析功能。

b.隨心所欲地設置特定報文的顯示顏色
    在腳本協議工具中，CANPro腳本可以用于設置行文本顏色，即接收到CAN幀
    時，通過執行預定義的腳本判斷是否用特定的顏色顯示。

c.方便快捷地過濾不關心的協議報文
    在腳本協議工具中，CANPro腳本可以用于設置報文過濾，即接收到CAN幀時，
    通過執行預定義的腳本判斷是否過濾該報文。

d.輕松實現觸發暫停、觸發發送功能
    在腳本協議工具中，CANPro腳本可以用于設置觸發暫停顯示或觸發發送功能，
    即接收到CAN幀時，通過執行預定義的腳本判斷是否停止顯示CAN報文或發送特定的CAN幀。

e.靈活、簡便地發送定制CAN幀數據
    在腳本協議工具中，可以使用CANPro腳本往CAN-bus網絡發送自定的CAN幀。

V.產品可靠性
我司出品的USBCAN采用機器焊接、批量生產，均使用工業級芯片，絕對杜絕使用散新、翻新器件。
為了客戶能夠放心的使用在工業級場合，我們還通過了EMC試驗。除此之外，我們還有嚴格的出廠檢驗流程：
----48小時50°C高溫老化試驗；
----72小時常溫無故障連續運行試驗；
----1Mbps 波特率，1千萬幀無故障雙向收發試驗；
用戶請放心購買，為保障用戶權益，如有質量問題我店無理由退換貨。

VII.裝箱清單

請買家注意：
產品不附帶光盤資料。

調試器工具軟件，以及Visual C++，Visual Basic的CAN測試軟件的源代碼、DLL，LIB等開發文件，
用戶手冊，CAN總線相關資料等。購買成功之后與客服聯系索取。
