usb差分示波器,HP3系列高壓電力示波器
產品簡介： 一個模擬差分輸入通道，最大采樣速率 100MS/s,最大存儲深度 1M樣點。 ·垂直分辯率10 Bit,藕合方式AC/DC,輸入阻抗 2.1M歐姆//15pF
售價：￥680
HP3手持示波器是一款最高采樣速率達100MHz的單通道示波器，它的輸入電壓范圍0.1~800V，這款儀器裝在一個輕便的外殼里，差分輸入，連接電腦進行分析，電源由USB接口提供。這款多功能的高電壓USB示波器能安全測量現場任何地方的高電壓。因位是差分輸入，HP裝有高壓差分輸入電路，最大輸入范圍為800 vdc（566 v絕對電壓）。所以不會產生短路。
可高速數據流盤不丟數，最高速可達10MHz/s。
HP-5MS/s 價格: 680元 HP-20MS/s ： 980元 HP100MS/s : 1960元
流盤方式(連續存盤) ：
先進的驅動技術使得Handyprobe HP3高壓示波器，能測量連續數據流到計算機硬盤而不丟數，最大10MS/s速率。最大測量時間僅受硬盤空間限制,任何高速的長時間的信號可事先存儲下來,事后在進行詳細的分析.HP3有較高的采樣速率因而捕捉瞬態信號有很高的準確性，同時HP3高壓示波器對線路功率進行長時間的監測，然后對信號的每個周期進行徹底的觀察和分析。
低噪聲測量引線
手持HP3高壓示波器的輸入是差分的，這意味著輸入的兩側都具有高阻抗。和傳統示波器一樣，它與地面沒有連接，而傳統示波器是與同軸電纜和標準示波器探針一起使用的。

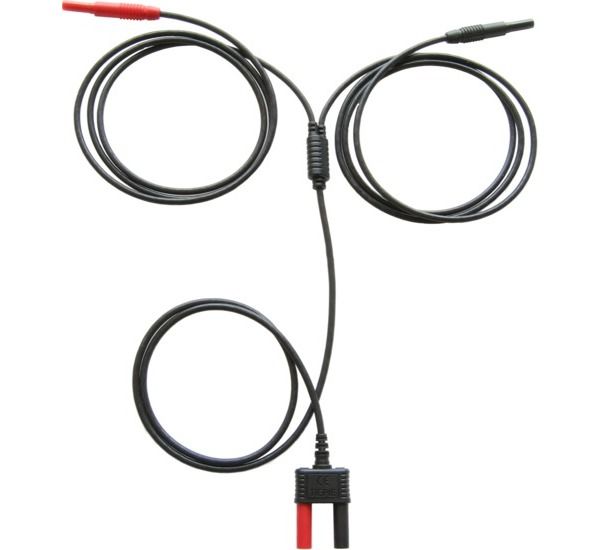

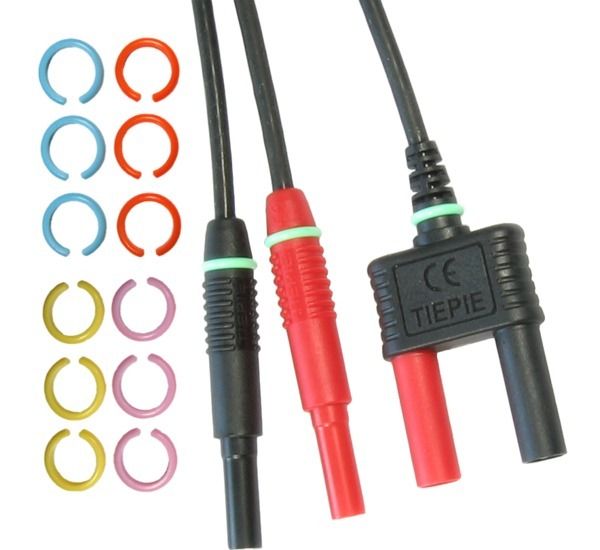

針對HP3高壓示波器，研制了專用低噪聲測量引線TP－C812A，用于HP3高壓脈沖示波器。它對外部干擾信號非常不敏感。兩端可以放置兩米遠，接收非常小的干擾。帶有標準示波器探頭的常規示波器是不可能的。標準示波器探頭的正側和接地之間的最大距離通常限于約20厘米。TH-C812A對手持探頭HP3高壓示波器的測量沒有此限制。兩個遠點之間的測量不再是問題了。該措施導致TP-C812A使用耐熱硅隔離和籠罩香蕉插頭。
關鍵特性：
·一個模擬差分輸入通道，最大采樣速率 100MS/s,最大存儲深度 1M樣點。
·垂直分辯率10 Bit,藕合方式AC/DC,輸入阻抗 2.1M歐姆//15pF
·快速和精巧的測量儀器，具有200mV到800V滿量程輸入范圍，無須額外的探頭或
衰減器。
·50MHz高帶寬能購精確分析快速變化的信號。
·由于是差分輸入，不可能造成對地斷路，這對計算機是一個額外保護
·兩個測量點能夠遠端分離，使它易于測量大型電器設備
·快速流盤，達到連續每秒100000采樣點適用于快速和長時間測量
·滿量程幅值精度0.3 %，而大多數示波器僅有2 %~ 3 %精度
·無需外接電源，電源取自計算機的USB口
·功能強大的示波器多通道軟件，具有多種信號分析功能的頻譜分析，Y-t記錄儀和電壓表
·輸出測量數據到各種文件格式，易于創建自己的報告

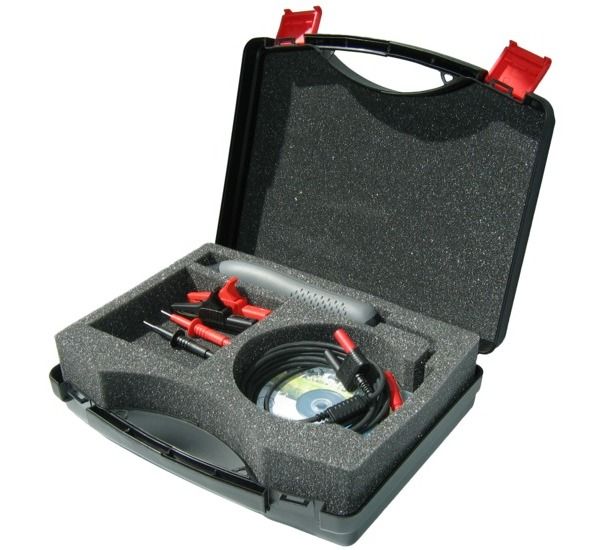

·Handyprobe示波器隨機配有工具箱，包擴測試線和鱷魚夾
HP3 有高達 100MHz/s 的高速采樣, 它的差分輸入能承受高達 800V的高電壓,并配有輕巧漂亮的外殼, 很適合手持野外作業, 供電僅通過USB口
取電, 這種多用途能承受高壓的USB示波器, 在任何需要高壓的領域都能完美的進行測量.
HP3 的技術指標：下圖就是高壓USB虛擬示波器詳細的技術指標，包括：采集，觸發，和通常的指標：
高速采集卡：
| 輸入通道 | 1通道 |
| 通道 1 | 隔離的4毫米香蕉插孔與外部連接 |
| 類型 | 差分輸入 |
| 分辨率 | 10位 |
| 幅值精度 | 滿格0.3% |
| 范圍 | +/-0.2V到+/-800V 滿格2-4-8步 |
| 輸入電壓全范圍 | 600V 有效，降低3db下 |
| 藕合 | AC/DC |
| 阻抗 | 2.1 MOhm // 15 pF |
| 最大輸入電壓 |
|
| 最大共模電壓 | 200 mV 到 8V 范圍: 12V 20V 到 80V 范圍: 120V 200V 到 800V 范圍: 800V |
| 共模抑制比 | 60db |
| 帶寬最大（3DB） | 50MHz |
| 交流藕合截止頻率 | 1.5Hz |
| 上升時間 | 10ns |
| 超調 | 1% |
| 最大采樣率 | 幾款型號 |
| HP3-100 | 100MS/S 實時 |
| HP3-20 | 20MS/S 實時 |
| HP3-5 | 5MS/S 實時 |
| 最大連續存盤速率 | 這幾款型號 |
| HP3-100 | 10MS/S 實時 |
| HP3-20 | 2MS/S 實時 |
| HP3-5 | 500KS/S 實時 |
| 采樣時鐘 | 內部 |
| 精度 | +/-0.01% |
| 穩定性 | 在 -40 °度 到 +85 °度下，誤差不超過百萬分之一 |
| 時基老化度 | 每年不超過百萬分之0.05 |
| 緩存 | 1048576 采樣點 |
| 系統 | 數3字，二級電壓 |
| 觸發源 | CH1 通道 |
| 觸發方式 | 上升沿，下降沿 |
| 電平調節 | 0~~100% 滿刻度下 |
| 滯后調節 | 0~~100% 滿刻度下 |
| 分辨率 | 0.1%在10位下 |
| 預觸發 | 0 到 1048576采樣點 (0 到 100%, 1點采樣分辨率) |
| 后觸發 | 0 到 1048576采樣點 (0 到 100%, 1點采樣分辨率) |
| 觸發延遲 | 0 到 4194303點采樣, 1點采樣分辨率 |
| 接口方式 | USB 2.0 高速 (480 Mbit/s); (USB 1.1 全速 (12 Mbit/s) 和兼容 USB 3.0 |
| 取電方式 | USB口取電，最大400ma ，功率2W |
| 物理尺寸 | 177*68*25 英寸， |
| 環境溫度 | 0~~55度 |
| 環境濕度 | 10~~90% 不結霜 |
| 重量 | 500克 |
| 操作系統 | Windows 98/ME/2000/XP/Vista/7/8/10 |
| 附件 | 測試探針tp-tp90 鱷魚夾tp-ac80i 手腕帶 |
| 國際認證 | 符和CE認證標準，符合RoHS認證標準 |
| 操作手冊 | 儀器手冊，軟件手冊，CD軟件光盤 |
典型應用:
優良的硬件品質和靈活易用的軟件
HandyProbe HP3成為用戶的一個理想測試儀器
如電源功率的測量, 開關模型功率測量, 頻率轉換器測量，汽車線路的測量,
還有差分輸入領域也可以直接測量各種通訊總線如CAN 總線。
