CS328A頻率特性分析儀及頻率響應分析儀

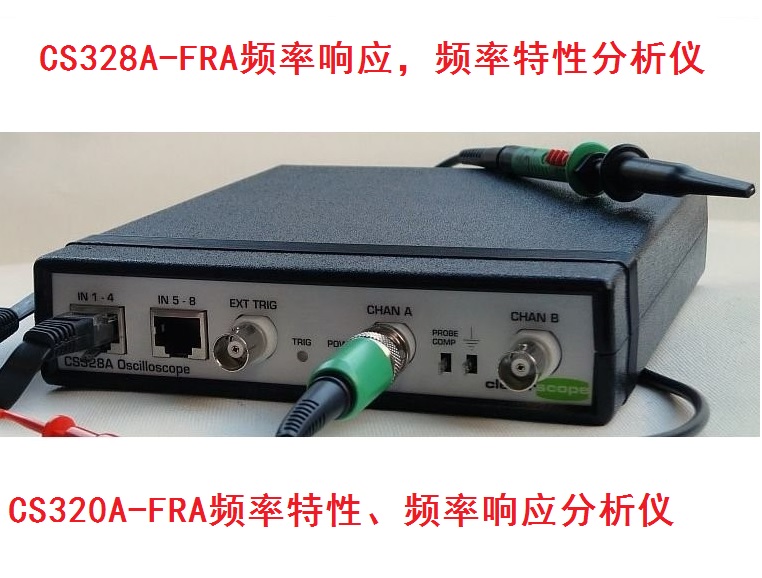

     CleverScope CS328A-FRA -頻率響應分析儀（網絡分析儀），由 PC 主機示波器和頻譜分析儀組成，內置 65MHz 隔離信號發生器和基于 PC 的應用軟件。

    數據采集單元是一個雙通道 12 位采樣器，在每個通道上以 100 MSa/sec 的速度運行。它可以通過 USB2.0 或 10/100Mbit 以太網以高達 1.5MSa/S 的速率將數據傳輸?shù)?/span> PC，最多可處理 200G 樣品。

增益和偏移自動設置為對應于選定的振幅軸視圖。

可以用顯示高度的 1% 的分辨率調整視圖中波形的模擬觸發。模擬觸發器可以選擇使用低通、高通或噪聲濾波器進行調節。

八個數字輸入也可用于以 100 MSa/sec 的速率進行采樣，閾值可在 0 到 10 V 之間以 10 mV 的增量進行調節。

Cleverscope 頻率響應分析儀 (FRA) 使用 CS701 隔離正弦波發生器掃過一個頻率范圍，以確定電路、組件的頻率響應，或激勵電源或放大器輸出端的反饋環路——只需將施加負載的位置。

不需要注入變壓器，因?yàn)槭褂玫氖歉鼈鹘y(tǒng)的方法，這意味著可以輕松實現從直流到 65 MHz 的操作，且變壓器不會失真。

    CS328A-FRA 可快速繪制和可視化供電系統的穩定性和瞬態響應。它向被測設備注入一個小的掃頻信號，并顯示同步增益/相位圖以檢查輸出幅度和相位裕度。

   CS328A-FRA 與信號捕獲同步掃描信號發生器，然后使用窄帶相關測量該頻率下的增益/相位，而不受周圍開關模式電源噪聲的影響。隔離式 CS701 信號發生器可安全地用于 110V 供電系統，而 CS328A-FRA 輸入的 +/- 24V DC 偏移能力可在高達 +/-24V 的電源中測量低至 DC 的響應。

對于更高電壓的電源，建議使用交流耦合。CS328A-FRA 還可用于測量反饋網絡、變壓器、PCB 電源平面、電容器、電阻器和電感器的阻抗和相位。

     FRA 控制面板可以輕松測量元件的電容、電感、有效串聯電阻、耗散因數和品質因數。可以在整個指定頻率范圍內評估變壓器的傳輸響應、初級和次級電感、漏電感和繞組間電容。使用 DC 偏移，還可以檢查飽和度和 DC 靈敏度。

    這比覆蓋 0-65Mhz 頻率范圍的網絡分析儀成本低得多。CS328A-FRA 的其他應用包括驗證反饋系統，例如電源、音頻功率放大器、伺服放大器和物理定位系統，以測量反饋回路的增益/相位響應。相位裕度可用作穩定性的量度。當不用作網絡分析儀時，CleverScope-FRA 也是一個 100MHz 雙通道混合信號示波器。

     作為 USB2.0 連接的一體機基于 PC 的混合信號示波器適配器，CS328A-FRA 帶來了傳統獨立示波器所不具備的優勢，并且比其他 PC 示波器適配器更先進，具有卓越的 10 位雙自校準 A/D 通道，同時采樣率為 100MSa/s。

      對于 20mV 至 800V 滿量程的輸入，增益和偏移自動調整以獲得即時可見的結果。外部觸發器可在 0 至 ±20V 范圍內以 40 mV 的增量進行調節。一個巨大的 8MSa 緩沖區允許調查和顯示來自非常長的數據緩沖區的詳細模擬信號信息。八個數字輸入以 100MSa/s 的速率同時提供數字采樣、碼型觸發和協議分析，以及用于全面設備調試和評估的模擬捕獲。

     并且比其他 PC 范圍適配器更復雜，具有卓越的 12 位雙自校準 A/D 通道，同時以 100MSa/s 采樣。對于 20mV 至 800V 滿量程的輸入，增益和偏移自動調整以獲得即時可見的結果。外部觸發器可在 0 至 ±20V 范圍內以 40 mV 的增量進行調節。一個巨大的 8MSa 緩沖區允許調查和顯示來自非常長的數據緩沖區的詳細模擬信號信息。

       八個數字輸入以 100MSa/s 的速率同時提供數字采樣、碼型觸發和協議分析，以及用于全面設備調試和評估的模擬捕獲。并且比其他 PC 范圍適配器更復雜，具有卓越的 12位雙自校準 A/D 通道，同時以 100MSa/s 采樣。對于 20mV 至 800V 滿量程的輸入，增益和偏移自動調整以獲得即時可見的結果。外部觸發器可在 0 至 ±20V 范圍內以 40 mV 的增量進行調節。一個巨大的 8MSa 緩沖區允許調查和顯示來自非常長的數據緩沖區的詳細模擬信號信息。

      八個數字輸入以 100MSa/s 的速率同時提供數字采樣、碼型觸發和協議分析，以及用于全面設備調試和評估的模擬捕獲。對于 20mV 至 800V 滿量程的輸入，增益和偏移自動調整以獲得即時可見的結果。外部觸發器可在 0 至 ±20V 范圍內以 40 mV 的增量進行調節。一個巨大的 8MSa 緩沖區允許調查和顯示來自非常長的數據緩沖區的詳細模擬信號信息。

     八個數字輸入以 100MSa/s 的速率同時提供數字采樣、碼型觸發和協議分析，以及用于全面設備調試和評估的模擬捕獲。對于 20mV 至 800V 滿量程的輸入，增益和偏移自動調整以獲得即時可見的結果。外部觸發器可在 0 至 ±20V 范圍內以 40 mV 的增量進行調節。

     一個巨大的 8MSa 緩沖區允許調查和顯示來自非常長的數據緩沖區的詳細模擬信號信息。

八個數字輸入以 100MSa/s 的速率同時提供數字采樣、碼型觸發和協議分析，以及用于全面設備調試和評估的模擬捕獲。

   和協議分析以 100MSa/s 的速度同時進行模擬捕獲，以進行全面的設備調試和評估。
