PCI:80MHz雙通道,8位示波器卡
售價：￥4200
| 型號 | 采樣 | 位 | 通道 | 存儲 | 價格 |
| DYLDI300VSE | 80MHz/s | 8 | 2 | 256K | 4200 |
| DYLDI320VSE | 20MHz/s | 12 | 2 | 512K | 4900 |
| DYLDI400VSE | 100MHz/s | 8 | 2 | 4K | 4900 |
| DYLDI420VSE | 50MHz/s | 12 | 2 | 1024K | 8800 |
| | | | | | |
產品說明：
特性：
· 安裝和配置容易，支持即插即用，系統對其進行自動配置
· 8bit的A/D 分辨率
· 每臺集成2通道并行采集
· 自動校準零點、增益
產品概述：

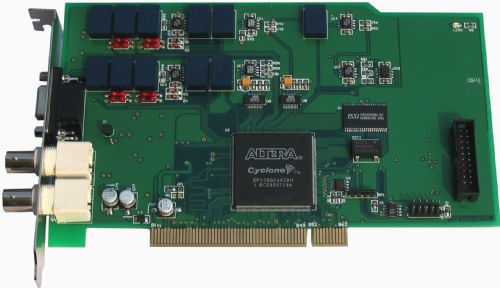

LDI300雙通道高速數字存儲示波卡采用同步并行設計，卡上集成了2片80Msps 8-bit A/D轉換器，和2個獨立的高速精密運算放大器和精密衰減濾波網絡組成程控增益通道，實現量程的電壓信號采集；每個通道的增益誤差和零點漂移都可以獨立地由DAQ控制器微調消除，因此該產品具有很高的測量精度和相位一致性，板上沒有手工調節的器件，具有較高的工作可靠性和穩定性。
LDI300按1、2、5分頻實現18檔采樣率設置。2個通道可獨立地用軟件控制增益設置量程。
LDI300板上帶有256K樣點的SRAM，可以預觸發和觸發后的延時。
LDI300具有豐富的觸發功能，包括軟件（手動）觸發、內觸發、外觸發。內觸發電平在當前量程范圍內自由設置，可以設為上升沿、下降沿、雙電平內、雙電平內外觸發等模式；外觸發信號符合TTL電平標準，可以選擇上升沿或下降沿有效，通過對多種模式的觸發設置確保對各種特征信號的準確捕捉。
LDI300上設計了16路TTL電平數字IO（8個DI，8個DO），可以用于測量和控制用戶系統內的數字量。
LDI300采用大規?，F(xiàn)場可編程陣列電路（FPGA）設計，集成度和可靠性高。
LDI300按1、2、5分頻實現18檔采樣率設置。2個通道可獨立地用軟件控制增益設置量程。
LDI300板上帶有256K樣點的SRAM，可以預觸發和觸發后的延時。
LDI300具有豐富的觸發功能，包括軟件（手動）觸發、內觸發、外觸發。內觸發電平在當前量程范圍內自由設置，可以設為上升沿、下降沿、雙電平內、雙電平內外觸發等模式；外觸發信號符合TTL電平標準，可以選擇上升沿或下降沿有效，通過對多種模式的觸發設置確保對各種特征信號的準確捕捉。
LDI300上設計了16路TTL電平數字IO（8個DI，8個DO），可以用于測量和控制用戶系統內的數字量。
LDI300采用大規?，F(xiàn)場可編程陣列電路（FPGA）設計，集成度和可靠性高。
用戶只需將LDI300插入計算機上，運行DsoView示波器軟件，便擁有了一臺價格便宜、界面友好、性能優良的數字存儲示波器。用戶也可對LDI300進行二次開發，嵌入到自己的系統中，對電流、電壓、沖擊波、超聲波、溫度、速度、加速度等各種動態信號進行實時記錄、數據處理和分析。
提供在CVI、VC++、VB、LABVIEW、C++Builder下的編程例程及DLL。
應用：
· 高速數據采集
· 自動控制
· 高精度頻率測試
· 工程、試驗室的單次過程信號記錄
· 多通道并行采集
· 時間、相位一致性敏感的采集
技術指標：
| 最大采樣率： | 同步采集每通道最高采樣率80Msps |
| 單臺通道數： | 并行雙通道+外觸發通道+4DAC輸出+8路DI+8路DO |
| AD分辨率： | 8bit |
| 存儲容量： | 標配256Ksa/CH |
| 量程： | ±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V |
| 觸發信號源： | CHA，CHB，EXT |
| 觸發方式： | 自動、正常、單次 |
| 觸發邊沿： | 上升、下降 |
| 預觸發長度： | 256、512、1024、2048點可設置 |
| 耦合方式： | AC/DC |
| 模擬帶寬： | 20MHz |
| 輸入阻抗： | 1MΩ/25pF |
| 最大采樣率： | 同步采集每通道最高采樣率80Msps |
| 單臺通道數： | 并行雙通道+外觸發通道+4DAC輸出+8路DI+8路DO |
| AD分辨率： | 8bit |
| 存儲容量： | 標配256Ksa/CH |
| 量程： | ±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V、±20V |
| 觸發信號源： | CHA，CHB，EXT |
| 觸發方式： | 自動、正常、單次 |
| 觸發邊沿： | 上升、下降 |
| 預觸發長度： | 256、512、1024、2048點可設置 |
| 耦合方式： | AC/DC |
| 模擬帶寬： | 20MHz |
| 輸入阻抗： | 1MΩ/25pF |
| 電壓范圍： | 0～±20V（選10：1擋可擴展范圍） |
| 增益范圍： | 無 |
| 直流精度： | ±1%（FS） |
| 交流精度： | ±2% |
| 總線接口： | PCI2.2 |
| 尺寸： | PCI半長卡 |
| 重量： | 0.2Kg |
應用程序：
DsoView示波器軟件，控制面板為虛擬儀器風格的中文圖形界面，集成了豐富的常用功能，運行支持Windows98/2000/XP操作系統。（詳細信息參看下表）提供常用開發平臺下的DEMO源代碼(VC++、CVI、VB、LABVIEW、C++Builder)和開發技術支持。
| 自檢功能： | 板卡通過/失敗測試 |
| 波形存儲： | 易于分析和調用 |
| 波形顏色： | 波形和背景色可以任意設置 |
| 波形回放： | 具有波形回放功能 |
| 波形運算： | 加、減、反向等 |
| 李沙育圖： | （X-Y PLOT） |
| 高級功能： | 實時頻譜分析、數字濾波（低通、帶通、高通） |
| 參數保存： | 自動保存本次退出時設置，下次進入自動使用本次設置 |
| 自動測量： | 有效值、平均值、峰峰值、最大值、最小值 |
| 游標測量： | 可測任意兩點的時差和幅差 |
| 波形縮放： | 可X軸Y軸放大和縮小波形，可滾動顯示 |
| 波形打印： | 高質量圖形打印 |
| 多卡擴展： | 無 |
| 軟件平臺： | Windows9x/NT/2000/XP |
| 二次開發： | 可為用戶開發專用的測控軟件 |
| 型 號 | 最高采樣率 | A/D精度 | 通道數 | 存儲深度 |
| LDI300 | 80Msps | 8位 | 2CH | 256Ksa/CH |
