200MHz:32通道USB口邏輯分析同圖形發生器
生產廠商： 臺灣CLOCK公司
產品型號： PG32200M
產品簡介： 采樣速率：200MHz/s,帶寬:100MHz,存儲深度有二種：分別為：256K/1024K，32通道．帶圖型發生器
產品簡介： 采樣速率：200MHz/s,帶寬:100MHz,存儲深度有二種：分別為：256K/1024K，32通道．帶圖型發生器
售價：￥2900
PG系列邏輯分析儀同圖形發生器
PG-32200K 200MHz采樣, 256K 存儲 價格是: 2900元
PG-32200M 200MHz采樣, 1024K存儲 價格是: 4900元
特點：
PG-32200/32400系列邏輯分析儀是通過USB口連接臺式計算機或筆記本電腦
的便攜式邏輯分析儀,它有32個通道,每通道有200Msa/s或400 Msa/s采樣
速率分別有256K/512K/1024K/2048K的存儲深度,先進的軟件,和便攜方式，
適合野外作業,軟件運行在Win98/2000/XP平臺下。

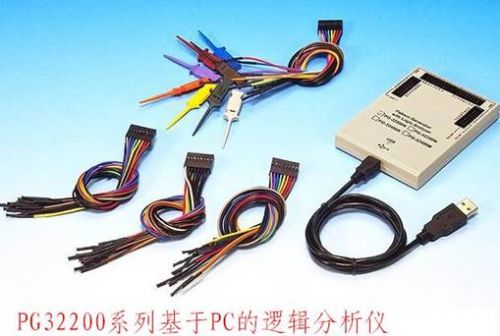

.jpg)
.jpg)
.jpg)
技術指標： (中、英文界面）
· 高速采樣速率可達: PG32200系列：200MSa/s
· 32 通道
· 每通道的存儲深度：PG32200 K系列：256K
· PG32200 M系列：1024K
· 高速采樣速率可達: PG32400系列：400MSa/s
· 32 通道
· 每通道的存儲深度：PG32400 K系列：512K
· PG32400 M系列：2048K
· 連續可變的前/后觸發位置，這種大容量的存儲深度能讓用戶在觸發點周圍存儲很長的數據
· 高阻抗探頭減小被測電路之間的干擾 (100Kohm).
· 可變的門限電壓
· 狀態顯示
· 時序顯示
· 混合方式顯示 (I2C , SPI 解碼分析)
· 多種觸發方式
· 數據帶寬可達：PG32200 達：100 MHz PG32400達：200MHz
· 外部高速時鐘輸入
· 建立I2C,SPI分析
· 可用一個探針同時捕捉時序和狀態
· 邏輯分析儀同時配備高質量的測試夾和連線
· 帶圖型發生器 (I2C, SPI, UART 信號發生)
· USB取電無需外接電源。
硬件技術指標:
| 型號: | PG-32200 K [256K] | PG-32200M [1 Mega] | 備注: | ||
| 圖型發生器的更新速率: 邏輯分析儀內時鐘采樣速率: | 從 1Sa/s 到 200 MSa/s （用軟件可調） | 同 1, 2, 5 步 | |||
| | |||||
| 邏輯分析儀外時鐘采樣速率: | 到 100 MSa/s | 外部時鐘Ext. clk0 和外部時鐘 Ext.clk1 用標準的TTL (1.4V 門限電壓) 組合 OR, NOR, AND, NAND | |||
| 記錄長度: | 32通道: 256K x 2 /通道 | 32通道: 1M x 2 /通道 | 總存儲量 = (256K / 1M) x 2 x 32 通道 | ||
| 每個邏輯通道定義: | Ch 0 ~ Ch31 (圖形發生 +邏輯通道. GOE ? (全部輸出允許低電平有效). 2 個外部時鐘. | 32 個雙向邏輯通道缺省為外部時鐘 Ext.clk0, Ext.clk1 (OR, NOR, AND, NAND) | |||
| | |||||
| I/O 帶寬 | DC 到 100 MHz | 同 < 30pF 負載 | |||
| 輸入阻抗: | 100 KΩ // 8pF | 同 100 Ohm 系列 | |||
| 最大. 輸入電壓 | +5.5V to -0.5 V | | |||
| I/O 類型 (驅動電流,門限電壓) | LVC1.5V (10mA, 0.75V) LVC1.8V (12mA, 0.9V) LVC2.5V (16mA, 1.2V) LVC3.3V (20mA, 1.4V) SSTL2 II 2.5V (16mA, 0 to 2.4V) SSTL3 II 3.3V (16mA, 0 to 3V) | 驅動電流 (平衡源和接收器) 標準的邏輯輸入/輸出 I/O. | |||
| 輸出延時 | 典型值 < 10 ns | 輸入/輸出雙向改變 | |||
| 通道斜率 | 典型值 < 200 ps | ||||
| 觸發字： | 可快速設置4個觸發字，和4組觸發字。 | ||||
| 觸發位置: | -67M 到 256K / 512K | -67M 到 1Mega / 2Mega | 用戶可定義緩沖區的任何觸發位置. | ||
| 最大. 觸發速率: | 100MHz / 10ns | | |||
| 觸發限定: | 0, 1, x (任意)設置所有觸發通道。（在單電平下有32位寬的觸發字）。 | 同時觸發圖形發生器和邏輯通道 | |||
| 電源支持: | 無需外接電源 | 從 USB 口 < 450mA | |||
| | | ||||
| 觸發沿： | 在觸發成為“真”或觸發成為“假”時觸發 | ||||
| 觸發方式： | 單次方式：當觸發條件滿足時，捕捉一次數據緩沖區的值。普通方式：當觸發條件滿足時，捕捉一次數據緩沖區的值，然后再重復捕捉。自動方式：如果在一個設定時間內，一直進行捕捉。 | ||||
| 時序狀態： | 32通道的數據可用時序波形顯示，每個通道的顏色可以獨立自調整，對每個通道名稱均可用多達9個字母來顯示，并能以任意序列來顯示，用戶也能按ASCII碼二進制，八進制，十六進制，用戶自定義的助記符格式整合和觀察。顯示A游標游標和觸發游標之間的時序?？s放比率為水平方向1/50倍至50倍，垂直方向1倍到2倍。每個通道的顏色能獨立設置。 | ||||
| 狀態列表： | 通道數據能以組的方式進行顯示，并也能按ASCII碼，二進制，八進制，十六進制，用戶自定義的助記符格式顯示，每個通道的數據也能按用戶指定的序列來顯示，顯示A游標B游標和觸發游標之間的時序。 | ||||
| 凈重: | 0．5KG | ||||
| 尺寸: | 107mm x 77mm x 16mm | ||||
| 打印輸出： | Windows 軟件狀態和時序波形能夠打印在任何與 windows兼容的打印機上。 | ||||
| 輸出數據： | 數據和設置能以后綴.LA格式保存，為以后的顯示和分析用，數據也能以Excel格式保存，為其它程序調用。 | ||||
| 軟件： | 支持：WINDOWS2000/XP | ||||
| 國際品質： | 國內價格 | ||||
| | | | | | |
邏輯分析儀: 測試夾
PG32200/32400邏輯分析儀備有全套的彩色測試夾和連接線，測試夾頭部由
二個鋼針構成非常堅硬，并能變化為各種尺寸和形狀，這種精密的測試夾，
能測試連接密度非常高的IC，或者表面連接非常困難的測試，測試線能連接
測試夾的兩端，如圖：
.jpg) |
計算機的速度執行速度并不直接影響邏輯分析儀的速度,
| 系列型號(USB口)基本緩存 | 采樣 速率 | 通道 | 最大存儲 | 實測帶寬 | 觸發門 限電壓 | 觸發 功能 | 全套價格含配件 |
| PG32200K/256K | 200MHz | 32 | 256K(max) | 100MHz | 0 ~ +3V | 復雜 | 2900元 |
| PG32200M/1M | 200MHz | 32 | 1M(max) | 100MHz | 0 ~ +3V | 復雜 | 3900元 |
| PG32400K/512K | 400MHz | 32 | 512K(max) | 200MHz | 0 ~ +3V | 復雜 | 4900元 |
| PG32400M/2M | 400MHz | 32 | 2M(max) | 200MHz | 0 ~ +3V | 復雜 | 5900元 |
| LA2132K/256K (有三種型號) LA2132K2/256K LA2132K8/256K LA2132K512/256K | 250MHz | 32 | 256K(max) | 125MHz LVDS下 200MHz | -3.7 ~ +1.9V | K2，K8，K512分別是2級，8級512級觸發 | 1900元 K2型號 2900元 K8型號 3900元 K512型號 |
| LA2132M/1M 系列 (有三種型號) LA2132M2/1M LA2132 M8/1 M LA2132 M512/1M | 500MHz | 32 | 1M(max) | 125MHz LVDS下 200MHz | -3.7 ~ +1.9V | M2，M 8，M512分別是2級，8級512級觸發 | 2900元 M2型號 3900元 M8型號 4900元 M512型號 |
| LA2132G/4M 系列 (有三種型號) LA2132G2/1G LA2132 G8/1 G LA2132 G512/1G | 1GHz | 32 | 4M(max) | 125MHz LVDS下 200MHz | -3.7 ~ +1.9V | G 2，G 8，G 512分別是2級，8級512級觸發 | 3900元 G2型號 4900元 G8型號 5900元 G512型號 |
| LA2164K/256K LA2164K512/256K | 250MHz | 64 | 256K(max) | 125MHz LVDS下 200MHz | -3.7 ~ +1.9V | K512級觸發 | 4900元 K512型號 |
| LA2164M/1M 系列 LA2164 M512/1M | 500MHz | 64 | 1M(max) | 125MHz LVDS下 200MHz | -3.7 ~ +1.9V | M512級觸發 | 6900元 M512型號 |
| LA2164G/4M 系列 LA2164 G512/1G | 1GHz | 64 | 4M(max) | 125MHz LVDS下 200MHz | -3.7 ~ +1.9V | M512級觸發 | 8900元 G512型號 |
大容量存儲器幫助用戶捕捉所需要的一切數據
PG32200/32400有一個大的存儲空間，這樣用戶能在觸發點周圍觸發大量的事件，
有時對用戶來說想查明觸發位置的準確事件是困難的，用我們的系統，用戶無需
要了解觸發的準確位置，因?yàn)镻G32200/32400邏輯分析儀具有很長的存儲緩沖區
保存觸發內容，當然用戶在捕捉長的觸發事件時會造成其它的分析無法進行，或
在超出存儲空間情況下，用戶可通過提高采樣速率得到更詳細的內容。
借助PC機強大的功能
基于PC的儀器提供非常熟悉的接口，因?yàn)閮x器使用PC機，所以通過電纜或通訊軟件
傳輸數據到PC機進行分析就是很正常的，另外基于PC儀器的優點還在于它不需要大
的花費，硬件不用升級，僅靠軟件升級即可，而軟件升級是免費的，通過BBS或Web
下載。PG32200/32400邏輯分析儀充分利用大的彩色顯示器顯示更多的數據，顯示器
上不僅能以不同顏色同時顯示所有24通道，而且還有足夠的空間顯示系統參數，用
戶只需用鍵盤輸入數據，無需旋鈕和多層菜單，任何參數的改變都是非常快捷的，
它們根據采樣緩沖區的數據變化而不斷更新屏幕顯示波形，所以，PG32200/32400邏
輯分析儀容易使用，直觀和易學的。
高速時鐘速率使用戶的測量范圍加寬
理論上講邏輯分析儀的采樣速率應兩倍于被測頻率，但實際上，如果要達到精確的測
量應四倍于被測信號，PG32200/32400有200/400MHz/秒的采樣速率，因此可對數據進
行細微捕捉。
| 低的采樣速率(信號質量好) | 高的采樣速率 (有毛刺) |
.jpg){kind=small} | .jpg){kind=small} |
高的采樣速率 (有毛刺)
用戶使用快的采樣可以更好的捕捉毛刺。
使用Windows界面觀察和控制數據非常容易
時序窗口
采集的數據作為時序波形來顯示，每一個通道都能定義為自已喜歡的顏色和通道名稱，
也能觀察每個游標的數值和滾動條的數值，顯示窗口能被縮放，或在窗口中顯示幾個
采樣波形或整個數據緩沖區的波形。
通道組用十六進制顯示
.jpg) | .jpg) |
通道組以波形式顯示
狀態窗口
采集的數據用數字格式以組的方式進行顯示，[ ASCII碼,二進制，八進制，十六進制，
十進制或用戶自定義字符]. 采集的數據組成用戶自定義的數組。
游標的控制和設置
游標的當前位置顯示在右側窗口內選擇特定的游標或顯示窗口然后單擊箭頭精確改變游
標的當前的位置游標也能用鼠標單擊光標并且拖動光標而快速重新定位。該位置對于觸
發點即絕對又相對能用時間單位或數據采樣數字顯示。
搜索
用搜索功能通過采集數據進行分類是非常容易的，用戶能確定一種搜索模式，包括任意
顯示的基址數的模糊位，然后可單擊“向前”按鈕或“向后”按鈕進行搜索查找。
文件保存和輸出
數據存盤便于以后查看，或與其他工程師共享，用戶也可保存數據為 CSV格式，為其
它程序所使用，象mathcad,excel, word....等等。屏幕中所顯示的圖像也能粘貼到
word, excel...等程序中。
邏輯分析儀:測試夾
PG32200/32400邏輯分析儀備有全套的彩色測試夾和連接線，測試夾頭部由二個鋼針
構成非常堅硬，并能變化為各種尺寸和形狀，這種精密的測試夾，能測試連接密度非
常高的IC，或者表面連接非常困難的測試，測試線能連接測試夾的兩端，如圖：右
邏輯分析儀:連接線
連接線是邏輯分析儀和每個測試夾之間的連線，或是直接連接到測試電路的線。每個
數據通道都提供一根線，地線有兩根，每根線大約10英寸長，線每端都有一個連接
插頭，線的一端插入邏輯分析儀的連接處，另一端連接測試夾或直接插入被測電路。
