32/64通道，250~1000MHz采樣，USB口邏輯分析儀(高速率,高存儲)
生產廠商： 臺灣CLOCK公司
產品型號： LA2132K
產品簡介： 采樣速率分別是:250MHz/500MHz/1GHz,存儲深度分別是:256K/1024K/4096K,觸發級別分別是:2/8/512級觸發.通道數32~64 通道，有強大的分析軟件
產品簡介： 采樣速率分別是:250MHz/500MHz/1GHz,存儲深度分別是:256K/1024K/4096K,觸發級別分別是:2/8/512級觸發.通道數32~64 通道，有強大的分析軟件
售價：￥900

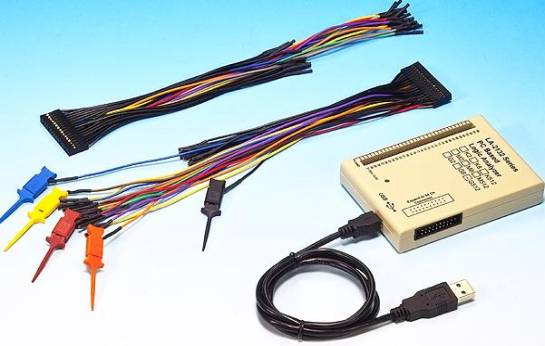

LA2132 K、M、G系列 32、64通道邏輯分析儀
K、M、G 系列僅采樣速率和存儲深度的不同。
用一條同步扁平電纜,用二臺LA2132 構成64通道邏輯分析儀，連接如下：
時序測量:
采集的數據作為時序波形來顯示，每一個通道都能定義為自已喜歡的顏色和通道名稱，也能觀察每個
游標的數值和滾動條的數值，顯示窗口能被縮放，或在窗口中顯示幾個采樣波形或整個數據緩沖區的波形。
狀態顯示:
采集的數據用數字格式以組的方式進行顯示，[ ASCII碼,二進制，八進制，十六進制，十進制
或用戶自定義字符]. 采集的數據組成用戶自定義的數組。
時序測量： 狀態測量：
.gif)
.gif)
通道組用十六進制顯示: 通道組以波形式顯示:
1、技術指標：(中、英文界面）
· 高速采樣速率可達: LA2132 K系列：250MSa/s
LA2132 M系列：500MSa/s
LA2132 G系列：1GSa/s
· 32 通道，或64通道
· 每通道的存儲深度： LA2132 K系列：256K
LA2132 M系列：1024K
LA2132 G系列：4096K
· 連續可變的前/后觸發位置
· 高阻抗探頭減小被測電路之間的干擾 (100Kohm).
· LVDS 低電壓微分信號測量.
· 可變的門限電壓
· 狀態顯示 （見上圖）時序顯示 （見上圖）
· 混合方式顯示
· 多窗口顯示,輕松觀察波形細節.
· RS232、I2C分析,UART，交叉觸發器，預觸發，和觸發計數…等。
· 高數據帶寬可達 125 MHz ，在LVDS下可達200MHz
· 外部高速時鐘輸入
· 可用一個探針同時捕捉時序和狀態
· 邏輯分析儀同時配備高質量的測試夾和連接線
· 以文本方式輸出數據.
· 復雜的觸發方式,多級觸發,最高達512級觸發.
· USB接口取電無需外接電源
· 支持二次開發。DLL庫
· Windows/Me/2000/xp/7/10
K系列產品有三種型號：LA2132/256K K2型有2級觸發。
K系列產品有三種型號：LA2132/256K K8型有8級觸發。
K系列產品有三種型號：LA2132/256K K512型有512級觸發。
M系列產品有三種型號：LA2132/512K M2型有2級觸發。
M系列產品有三種型號：LA2132/512K M8型有8級觸發。
M系列產品有三種型號：LA2132/512K M512型有512級觸發。
G系列產品有三種型號：LA2132/4096K G2型有2級觸發。
G系列產品有三種型號：LA2132/4096K G8型有8級觸發。
G系列產品有三種型號：LA2132/4096K G512型有512級觸發。
[K2，K8，K512][M2，M8，M512][G2，G8，G512] 僅是觸發級別不同。
硬件/軟件技術指標如下:
| 型號 | LA-2132 LVDS（K2） (250 MHz, 256K 內存) | LA-2132 LVDS（G512） (1GHz, 4 MB內存) |
| 通道數： 內時鐘采樣速率： 每通道記錄長度： | 32通道： 采樣率：1Sa/s到250MSa/s 256K 存儲深度 | 在用道32通道時： 采樣率為：1Sa/s到250MSa/s 1MB 存儲深度 |
| | 在用到16 通道時： 采樣率為1Sa/s 到500MSa/s存儲深度：2 Mega | |
| | 在用到8通道時： 采樣率為1Sa/s 到1GSa/s 存儲深度：4 Mega | |
| 2個通道為雙向LVDS 2個通道為輸入LVDS 不能擴展到64通道 | 2個通道為雙向LVDS 2個通道為輸入LVDS 不能擴展到64通道 | |
| 外時鐘采樣率： | 到 125MSa/s， DC 到200MHz 對于LVDS | |
| I/O 測量帶寬： | 通道CH 0 ~ 31 DC到125MHz, DC 到200MHz 對于LVDS | |
| 輸入阻抗： | 250Kohm // 2pf (末端接地) | |
| 輸入電壓： | 最大. –110 V 到 +110 V 對所有 32通道 0 到 5V 僅對所有LVDS通道 (如果輸入電壓超過這個范圍將燒壞設備) | |
| 門限電壓： | 門限電壓的范圍從-3.7V到+1.9V,每步以35mV跳變. 通常5V的TTL電平需要門限電壓設置為1.4V. ECL電平需要門限電壓設置為(-1.3V). LVC1.5V電平需要門限電壓設置為(0.75V). LVC1.8V電平需要門限電壓設置為(0.9V). LVC2.5V電平需要門限電壓設置為(1.2V). LVC3.3V電平需要門限電壓設置為(1.4V). SSTL2|| 2.5V電平需要門限電壓設置為(1.25V). SSTL3|| 3.5V電平需要門限電壓設置為(1.4V). | |
| 每通道斜率： | 典型值 < 200ps | |
| 觸發位置： | 用戶所定義的任何位置 | |
| 最大. 觸發速度 | 250MHz (4ns) | |
| 觸發性質 | 0, 1, x (任意) 設置所有數字通道，2，8，512級觸發 | |
| 支持電源： | 不需要電源支持 | |
| 凈重： | 120 克 | |
| 尺寸： | 107mm x 77mm x 16mm | |
| 型號 | LA-2132 K系列 (250 MHz, 256K內存) | LA-2132 M 系列 (500MHz, 1 M內存) | LA-2132 G系列 (1 GHz, 4 M 內存) |
| 通道數： 內時鐘采樣速率： 每通道記錄長度： | 32通道： 采樣率：1Sa/s到250MSa/s 256K 存儲深度 | 32通道： 采樣率：1Sa/s到250MSa/s 512 K 存儲深度 | 32通道： 采樣率：1Sa/s到250MSa/s 1 Mega 存儲深度 |
| | 在用到16 通道時，采樣率為1Sa/s 到500MSa/s 存儲深度：1 Mega | 在用到16 通道時，采樣率為1Sa/s 到500MSa/s 存儲深度：2 Mega | |
| | | 在用到8通道時，采樣率為1Sa/s到1GSa/s 存儲深度：4 Mega | |
| 不支持LVDS模式 2個LA-2132能用扁平電纜連接擴展到64通道（同步） | 不支持LVDS模式 2個LA-2132能用扁平電纜連接擴展到64通道（同步 | 不支持LVDS模式 2個LA-2132能用扁平電纜連接擴展到64通道（同步 | |
| 外時鐘采樣率： | 到 125MSa/s | ||
| I/O 測量帶寬： | 通道CH 0 ~ 31 DC到125MHz | ||
| 輸入阻抗： | 250Kohm // 2pf (末端接地) | ||
| 輸入電壓： | 最大. –110 V 到 +110 V 對所有 32通道 (如果輸入電壓超過這個范圍將燒壞設備) | ||
| 門限電壓： | 門限電壓的范圍從-3.7V到+1.9V,每步以35mV跳變. 通常5V的TTL電平需要門限電壓設置為1.4V. ECL電平需要門限電壓設置為(-1.3V). LVC1.5V電平需要門限電壓設置為(0.75V). LVC1.8V電平需要門限電壓設置為(0.9V). LVC2.5V電平需要門限電壓設置為(1.2V). LVC3.3V電平需要門限電壓設置為(1.4V). SSTL2|| 2.5V電平需要門限電壓設置為(1.25V). SSTL3|| 3.5V電平需要門限電壓設置為(1.4V). | ||
| 每通道斜率： | 典型值 < 200ps | ||
| 多窗口: | 打開幾個窗口,比較時序波形 | ||
| 觸發方式: | 自動,普通,單次,數據、寬度、延時、邊緣、記數等多種高級觸發方式 | ||
| 觸發級別: | 2級、8級、512級(高端) | ||
| 觸發位置： | 用戶所定義的任何位置 | ||
| 最大. 觸發速度 | 250MHz (4ns) | ||
| 觸發性質 | 0, 1, x (任意) 設置所有數字通道 | ||
| 支持電源： | 不需要電源支持 | ||
| 凈重： | 120 克 | ||
| 尺寸： | 107mm x 77mm x 16mm | ||
| 配件: | LA2132主機 1 臺,測量線及測試夾 40 條,USB通訊線 1 條,產品光盤 1 張,用戶注冊及保修單 1 張《LA2132邏輯分析儀使用指南》 電子文檔 | ||
LVDS簡介 :

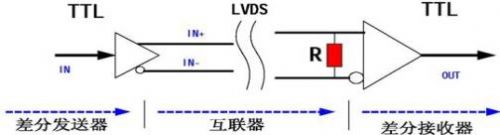

LVDS即低壓差分信號傳輸 ，是一種滿足當今高性能數據傳輸應用的新型技術。 由于其可使系統
供電電壓低至 2V，因此它還能滿足未來應用的需要。此技術基于 ANSI/TIA/EIA-644 LVDS 接口標準。
.jpg)
LVDS 技術擁有 330mV 的低壓差分信號 (250mV MIN and 450mV MAX) 和快速過渡時間。
這可以讓產品達到自 100 Mbps 至超過 1 Gbps 的高數據速率。 此外，這種低壓擺幅可以降低
功耗消散，同時具備差分傳輸?shù)膬?yōu)點。
LVDS 技術用于簡單的線路驅動器和接收器物理層器件以及比較復雜的接口通信芯片組。
LVDS 技術用于簡單的線路驅動器和接收器物理層器件以及比較復雜的接口通信芯片組。
通道鏈路芯片組多路復用和解多路復用慢速 TTL 信號線路以提供窄式高速低功耗 LVDS 接口。
這些芯片組可以大幅節省系統的電纜和連接器成本，并且可以減少連接器所占面積所需的物理空間。
LVDS 解決方案為設計人員解決高速 I/O 接口問題提供了新選擇。 LVDS 為當今和未來的
LVDS 解決方案為設計人員解決高速 I/O 接口問題提供了新選擇。 LVDS 為當今和未來的
高帶寬數據傳輸應用提供毫瓦每千兆位的方案。

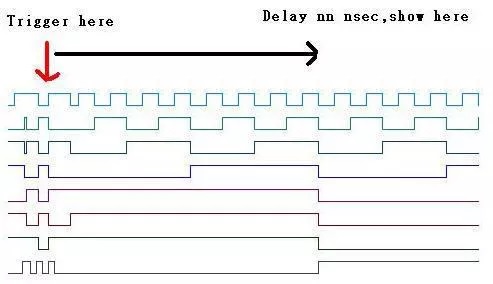

延遲觸發：

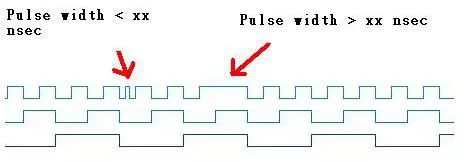

脈沖觸發：

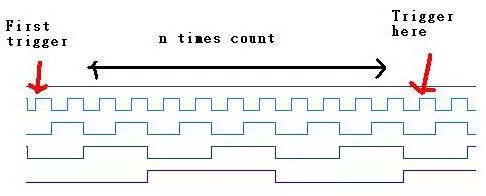

計數觸發：

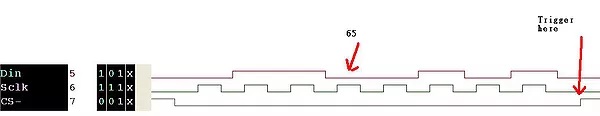

SPI 觸發：
I2C 觸發：
UART 觸發：
LVDS的優勢
LVDS比單端技術提供更高的抗擾度，與單端信號相比，傳輸速度更高、信號擺動更小、功耗更低、
電磁干擾更小?？梢允褂昧畠r的連接器和電纜高速傳輸數據。LVDS使用標準帶狀電纜和具有100 mil
頭部管腳的IDC連接器，在底盤、板和外設之間提供穩固的信號，進行高速數據傳輸。點到點LVDS
信號的速度可以達到622 Mb/s以上。
| 系列型號(USB口)基本緩存 | 采樣 速率 | 通道 | 最大 存儲 | 實測 帶寬 | 觸發門 限電壓 | 觸發 功能 | 全套價格 含配件 |
| 200MHz | 32 | 256K | 100MHz | 0 ~ +3V | 復雜 | 900元 | |
| 200MHz | 32 | 1M | 100MHz | 0 ~ +3V | 復雜 | 1900元 | |
| 400MHz | 32 | 512K | 200MHz | 0 ~ +3V | 復雜 | 2900元 | |
| 400MHz | 32 | 2M | 200MHz | 0 ~ +3V | 復雜 | 3900元 | |
| (有三種型號) | 250MHz | 32 | 256K | 125MHz LVDS下 200MHz | -3.7~+1.9V | K2，K8，K512分別是2級，8級512級觸發 | 900元 1900元 2900元 |
| LA2132M/1M 系列 (有三種型號) | 500MHz | 32 | 1M | 125MHz LVDS下 200MHz | -3.7~+1.9V | M2，M 8，M512分別是2級，8級512級觸發 | 1900元 2900元 3900元 |
| LA2132G/4M 系列 (有三種型號) | 1GHz | 32 | 4M | 125MHz LVDS下 200MHz | -3.7~+1.9V | G 2，G 8，G 512分別是2級，8級512級觸發 | 2900元 3900元 4900元 |
| LA2164K/256K LA2164K512/256K | 250MHz | 64 | 256K | 125MHz LVDS下 200MHz | -3.7~+1.9V | K512級觸發 | 1900元 |
| LA2164M/1M LA2164 M512/1M | 500MHz | 64 | 1M | 125MHz LVDS下 200MHz | -3.7~+1.9V | M512級觸發 | 2900元 |
| LA2164G/4M 系列 LA2164 G512/1G | 1GHz | 64 | 4M | 125MHz LVDS下 200MHz | -3.7~+1.9V | G512級觸發 | 4900元 |
另外二臺LA-2132通過同步電纜連接組合,構成LA-2164（同步64通道）：
64 通道邏輯分析儀，價格是32通道邏輯分析儀的2倍。
下列二種型號是不能擴展到64通道。
LA-2132 LVDS：（32通道，不能擴展到64通道）
LA-2132/K2 LVDS：（250MHz，256K內存， 2級觸發，支持LVDS）
LA-2132/G512LVDS（1GHz，4M內存，512級觸發，支持LVDS）
下列十種型號是能擴展到64通道。
LA-2132K系列（能擴展到64通道，但不支持LVDS）
LA-2132/K2 ：（250MHz，256K內存， 2級觸發）
LA-2132/K8 ：（250MHz，256K內存， 8級觸發）
LA-2132/K512 ：（250MHz，256K內存， 512級觸發）
LA2132M系列（能擴展到64通道，但不支持LVDS）
LA-2132/M2 ：（500MHz，1MB內存， 2級觸發）
LA-2132/M8 ：（500MHz，1MB內存， 8級觸發）
LA-2132/M512 ：（500MHz，1MB內存， 512級觸發）
LA2132G系列（能擴展到64通道，但不支持LVDS）
LA-2132/G2 ：（1GHz，4MB內存， 2級觸發）
LA-2132/G8 ：（1GHz，4MB內存， 8級觸發）
LA-2132/G512 ：（1GHz，4MB內存， 512級觸發）
