1GHz采樣；雙通道示波器+頻譜儀+邏輯儀+時鐘分析儀
生產廠商： 臺灣克拉克公司
產品型號： DSO2902AG2
產品簡介： USB口:雙通道1GHz/s采樣數字示波器+八通道邏輯分析儀+頻譜分析儀+頻率計+時鐘振動分析儀,存儲深度:1024K~~2048K,二次開發
產品簡介： USB口:雙通道1GHz/s采樣數字示波器+八通道邏輯分析儀+頻譜分析儀+頻率計+時鐘振動分析儀,存儲深度:1024K~~2048K,二次開發
售價：￥6900
DSO-2902AG系列(高性能、高配置)
USB口雙通道數字示波器+16,32通道邏輯分析儀+頻譜分析儀+頻率計+時鐘振動分析儀
DSO-2904AG系列(高性能、高配置)
USB口四通道數字示波器+32通道邏輯分析儀+頻譜分析儀+頻率計+時鐘振動分析儀
.jpg)
.jpg)

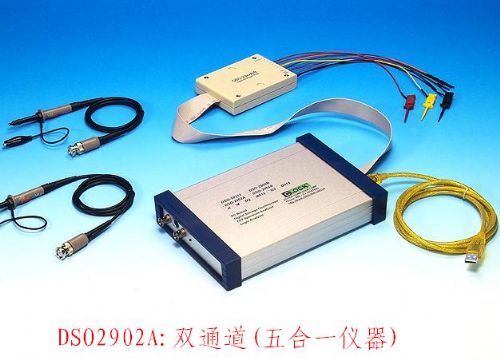

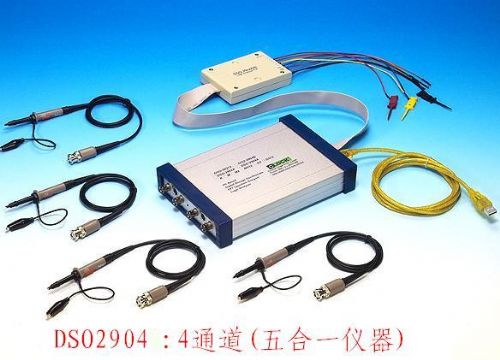

雙通道組合儀器 四通道組合儀器 中英文軟件界面
.jpg)
.jpg)
.jpg)
示波器加邏輯分析儀 x-y繪圖 FFT頻譜分析
DSO2902AG系列,DSO2904AG系列,B系列產品具有高達1Gsa/s單次采樣速率,
20GHz/s重復采樣和高達2MB存儲深度,先進的觸發和多窗口操作及其它許多高級測量功能。它是
一款真正高檔的綜合虛擬儀器,且性價比極高.與惠譜HP6464XX系列臺式機功能類似，性能超群，
而價格僅是它的1/8。DSO2902AG系列有極強的單次捕捉能力。
| 型號 | 采樣速率 | 存儲深度 | 說明 | 價格 |
| DSO-2902AG2/512K USB2.0接口 (雙通道) | 單通道實時1GSa/s 雙通道實時500MSa/s 等效采樣20 GSa/s | 雙通道: 1024K 單通道: 2048K | 2通道示波器+32通道邏輯分析儀2級觸發+頻譜儀+頻率計 170MHz帶寬 | 6900元 經銷商 8折 |
| DSO2904AG2/1024K USB2.0接口 (四通道) | 雙通道實時1GSa/s 四通道實時500MSa/s 等效采樣20 GSa/s | 四通道: 1024K 雙通道: 2048K | 4通道示波器+32通道邏輯分析儀2級觸發+ 頻譜儀+頻率計, 170MHz帶寬 | 12800元 經銷商 8折 |
| DSO2904BG512/4096K USB2.0接口 (四通道) | 雙通道實時1GSa/s 四通道實時500MSa/s 等效采樣20 GSa/s | 四通道: 4096K 雙通道: 8192K | 4通道示波器+32通道邏輯分析儀512級觸發+ 頻譜儀+頻率計, 170MHz帶寬 | 19800元 經銷商 8折 |
| DSO-50212/2048K USB2.0接口 (雙通道) | 單通道實時1GSa/s 雙通道實時500MSa/s 等效采樣20 GSa/s | 雙通道: 2048K | 2通道示波器+12通道邏輯儀+ 頻譜儀+頻率計,200MHz帶寬 | 19800元 經銷商 8折 |
與同類低端虛擬示波器比較
| 型號: | 采樣 速率 | 存儲 深度 | 觸發 功能 | 小信號 處理 | 頻譜 功能 | 二次 開發 |
| DSO2902A | 1GMHz/s | 512k 1024k | 強 大 | 處理 很好 | 多種 分析 | 強 |
| DSO25216 | 250MHz/s | 128k | 強 大 | 處理 很好 | 多種 分析 | 強 |
| 其它DSO | < 200MHz | < 128k | 弱 | 很差 | 一種 | 沒有 |
DSO2902A-G2二通道組合儀器:：
| 型號 | DSO-2902A-G2 [1GMHz] | 注釋 | |
| 采樣速率 | 所有通道1Sa/s 到 500MSa/s 1,2,5 步 單通道1G MSa/s 1,2,5 步 雙通道等效采樣20 GSa/s | 內時鐘 | |
| 外時鐘 | 從 0 到150MHz,200Kohm//4pF, ±50VMax | 從D0通道 | |
| 記錄長度 | 單通道時是:2K/8K/256K/ 2Mega 雙通道時是:1K/8K/128K/ 1Mega | 點 | |
| 模擬通道 | A1,A2 | 2通道 | |
| 輸入帶寬 | DC- 170MHz | BNC連接 | |
| 輸入阻抗 | 1Mohm//15pF | ||
| 最大輸入電壓 | ±50v (瞬態100v ) | ||
| 模/數轉換A/D | 8位分辨率, 兩個通道同時采樣 | | |
| 靈敏度 | 10mv/每格 到 4v/每格 | 在探頭 1:1 | |
| 觸發電平 | 512級(由512條件觸發) | 2級(由2條件觸發) | |
| 觸發模式 | 邊沿觸發、斜率觸發、交替觸發 | | |
| 觸發源 | CH1、CH2、Ext、AC Line、邏輯輸出 | | |
| 重復采樣方式 | 直到20GHz | | |
| 采樣方式 | 實時采樣＋等效采樣 | | |
| 平均值 | 所有通道同時達到N次采樣后，N次數可在2、4、8、16、32、64、128和256之間選擇 | | |
| 采樣率和延遲時間精確度 | ±100 ppm（任何≥1 ms的時間間隔） | | |
| 時間間隔（△T）測量精確度（滿帶寬） | 單次：±（1采樣間隔時間+100 ppm×讀數+0.6 ns） >16個平均值：±（1采樣間隔時間+100 ppm×讀數+0.4 ns） | | |
| 光標顯示 | 光標間電壓差（△V） 光標間時間差（△T） △T的倒數（Hz）（1/△T）觸發光在時間軸的位置,標波形點的電壓值和時間值, 允許在自動測量時顯示光標,點、線、點與線顯示,濾波和持續跟蹤 | | |
| 頻譜析FFT | 110MHz(快速富立葉變換) 七種窗函數,四種增益類型 | | |
| 電子記數 | 最大7位半數字分辨率 | | |
| X-Y繪圖 | 允許圖形從一個通道到另一個通道 | | |
| 數學運算 | +, - | | |
| 多窗口 | 有 | | |
| 自動測量 | 峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2 .jpg){kind=small} 、延遲1→2.jpg){kind=small} 的測量 | | |
| 操作 | 鼠標 | | |
| | |||
| 數字通道 | D0-D7 (8個通道) [8個通道觸發] D0~D31(32個通道) | 邏輯分析 POD盒 | |
| 輸入帶寬 | DC-100MHz | | |
| 采樣速率 | 500MHz | | |
| 記錄長度 | 1Mega/2Mega | | |
| 輸入阻抗 | 200Kohm//4pF | | |
| 最大輸入 電壓 | 連續±50v (瞬態100v ) | | |
| 門限電平 | -1.8v ~~ +4.5v TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V | 由36mv步 | |
| 觸發限定 | 0, 1, X (don't care) 設置對所有數字通道 | | |
| 支持電源 | DC適配器 5.4V/2.4A 耗電小于:14W | | |
| 探頭補償器輸出 | 輸出電壓（典型的）約3 V，峰-峰值≥1 MΩ負載時,頻率（典型的） 1 kHz | | |
| 溫度范圍 | 操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃ | | |
| 濕度范圍 | +35 ℃以下：≤90％ , +35 ℃–+40 ℃：≤60％相對濕度 | | |
| 海拔高度 | 操作3,000米以下,非操作15,000米以下 | | |
| 與PC接口 | USB1.1/2.0 | | |
| 儀器重量 | 1.4公斤 | | |
| 尺寸 | 230mm*135mm*35mm | 鋁合金外殼 | |
| 附件 | 邏輯POD盒,探頭(1:1,10:1)*2根,USB2.0電纜1根,用戶手冊一冊.彩色線同測試夾10套,CD軟件光盤一張,DC電源一個. | | |
| 效準間隔期 | 建議校準間隔期為一年 | | |
基于DSO29XX混合信號測試提示
用戶可以很容易的觀測到被測模擬和數字信號之間的復雜關系，從而為復雜的混合信號診斷提供因果分析依據。您既可完成一個串行數據流與相關模擬信號的測試和驗證，也可觸發于數據總線狀態與模擬信號細節的某一個特殊組合上。換言之，您可以捕獲分析單片機系統中最為關鍵的各路信號之間的時序問題,再也不用猜測臆斷,也無須從支離破碎的測量結果中拼湊答案。
基于DSO29XX混合信號測試的應用：
· 跟蹤難以捕捉的毛刺 。
· 調試串行I/O 。
· 驗證電機控制器中的PWM死時間。
· 使用高級邏輯探頭隔離軟件問題。
· 將任意波形用于誤碼測試。
· 解決硬件/軟件集成問題。
· CAN控制器中軟件與模擬輸出的關聯。
· 調試基于MCU的CCD攝像機控制器。
DSO-29XX系列示波器可測量的內容 （比競爭者多 20 多種測量指標）
| · area 面積。所有電壓*采樣時間之和。 · Cursor A (time) 游標A在時間軸的位置。 · Cursor B (time) 游標A在時間軸的位置。 · V1Bar (voltage) 電壓V1在電壓軸位置。 · V2Bar (voltage) 電壓V2在電壓軸位置。 · trigger cursor觸發游標在時間軸位置。 · A-B (time) 游標A和游標B之時間差值。 · V1-V2 (voltage)電壓V1和電壓V2之差值。 · A-T (time)游標A和觸發游標之時間差值。 · B-T (time)游標B和觸發游標之時間差值。 · V_max. 最大電壓 · V_min. 最小電壓 · peak to peak 峰峰值。 最大和最小電壓之差值。 · Average平均最大和最小電壓的平均。 · rms 均方根值。SQRT( (1/ # samples) * ( sum ( (each voltage) * (each voltage)) )) · rms (AC) 均方根。SQRT( (1/ # 采樣) * ( sum ( (each voltage - mean) * (each voltage - mean)) )) | · period 周期。在一定范圍內所有周期中的 一個周期的平均時間 · duty cycle (rising) 占空比 （下降）。 從中心點開始，負沿寬度同周期之比。 · duty cycle (falling) 占空比 （下降）。 從中心點開始，負沿寬度同周期之比。 · risetime(10..90) 上升時間（10..90）。 從10% 到 90% 間的平均上升轉換時間。 · risetime(20..80) 上升時間（20..80）。 從20% 到 80% 間的平均上升轉換時間。 · falltime(10..90) 下降時間（10..90）。 從10% 到 90% 間的平均下降轉換時間 · falltime(20..80) 下降時間（20..80） 。 從20% 到 80% 間的平均下降轉換時間。 · pulse width (positive)（脈沖寬度）（正）。 在50%的電平下，測量正脈沖的平均寬度。 · pulse width (negative) （脈沖寬度）(負）。 在50%的電平下，測量負脈沖的平均寬度。 · frequency （頻率） 。 波形的平均頻率. |
附帶配件:
.jpg)
.jpg)
.jpg)
電源適配器＋電源線 探頭2根 USB接口線
.jpg)
.jpg)
.jpg)
邏輯測試夾 邏輯POD盒 DSO29XX測控軟件
