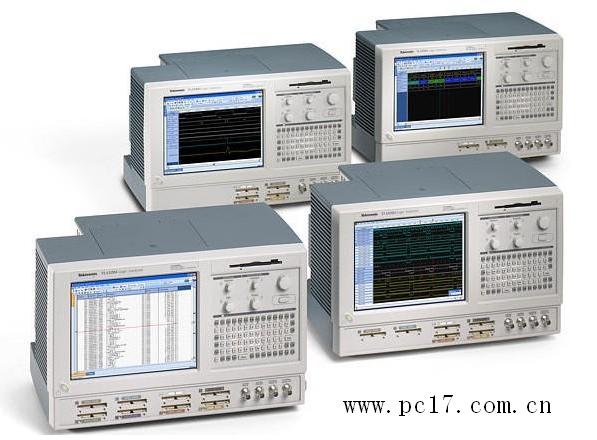

TAL5201B泰克臺式邏輯分析儀

TLA5000 系列邏輯分析儀主要特點和優點

□ 500 ps/32 Mb 的深內存定時及每條通道上125 ps 的MagniVu 同步高分辨率定時，可以滿懷信心地對快速信號進行數字信號定時測量235 MHz 狀態采集，分析高速同步數字電路
□ IView TM 模擬和數字信號同時相關顯示，查看模擬問題怎樣影響您的數字信號
□ 通過建立/保持時間超限觸發和顯示，檢驗數字設備的建立/保持時間性能
□ 34/68/102/136 通道配置提供了靈活的解決方案,可以適應任何預算應用
□ 數字硬件檢驗和調試
□ 數字硬件性能監測和測量
□ 單處理器和總線調試

　　調試時您需要的強大功能，使用時您想要的簡便性，購買時您可以承受的價格

　　對需要確定初始化故障、運行中斷和間歇性操作問題的任何數字設計人員，經濟型TLA5000 系列邏輯分析儀為他們提供了高速定時分辨率、深內存采集、快速狀態采集和完善的觸發功能。不管是第一次使用邏輯分析儀的用戶還是資深用戶，TLA5000 系列都為同時進行狀態分析和定時分析提供了理想的解決方案。直觀的用戶界面、熟悉的基于Windows 的桌面和OpenChoice TM 聯網和分析功能，使TLA5000 系列邏輯分析儀可以簡便地在用戶的設計環境中組網。
　　500 ps 的定時分辨率、高達32 MB 的內存深度、每條通道上125 ps 的MagniVu TM 同步采集，使您能夠滿懷信心地在速度日益提高的信號上測量數字信號定時。由于MagniVu 的定時分辨率，您可以迅速找到各種困難的問題，如數字邏輯錯誤、毛刺、建立/保持時間超限和串?dāng)_。您可以使用建立/保持時間超限觸發和顯示，檢驗數字設備的建立/保持時間性能。
　　今天，大多數產品可能會同時具有數字問題和模擬問題。通過iView TM 模擬和數字信號同時相關顯示，您可以在邏輯分析儀顯示屏上，清楚地查看模擬問題怎樣影響數字信號。

技術指標

MagniVu 和iView (模擬數字域聯合觀測)，與定時采集或狀態采集同步
深內存定時
最大定時分辨率－500 ps (2 GHz)
最大內存深度－每條通道32 Mb
MagniVu TM
最大定時分辨率－125 ps (8 GHz)
MagniVu 內存深度－每條通道16 Kb
狀態采集
最大時鐘速率－235 MHz
最大內存深度，帶時標－每條通道8 Mb

iView TM 支持的泰克示波器
TDS1000/2000 系列
TDS3000/3000B 系列
TDS5000 系列
TDS6000 系列
CSA/TDS7000 系列
TDS684C, TDS694C
TDS754C, TDS784C, TDS724D, TDS754D, TDS784D, TDS794D
