高速虛擬示波器,用工匠精神打磨的一款精品.

                                        劃時代的  Handyscope HS6

 250MHz帶寬，1 GS / s采樣，8~16位 USB3.0 PC差分示波器

                 用到當今及未來最新技術打造,產品做到極致.

                          幾乎能解決所有測量問題

基于PC的示波器，是未來示波器發展的又一趨勢，它有著傳統示波器無法取代的優勢，比如精度，測量時間，靈活度，測后分析，多種測量功能等等。擁有這么一套組合儀器，是所有開發人員的夢想！它幾乎能解決所有測量問題。

高分辨率USB示波器及高速采集具有最低的噪聲和高靈敏度，4個差分輸入通道同時配置驚人的2億5600萬點記錄長度，采樣速率為1GS / s。這款功能強大，便攜，通用的USB 3.0 PC示波器及高速數據采集,還附帶有高分辨率數字萬用表及更多的功能...，采用確定連接（SureConnect），和安全地（SafeGround））和CMI接口等創新技術和超高速的USB 3.0總線連接。

用戶想體驗下一代高性能USB3.0 PC差分示波器，最佳的選擇就是擁有一臺HS6系列產品，讓您的開發進程因?yàn)閾碛羞@款儀器而變的如魚得水。

 Handyscope HS6 DIFF，USB 3.0 PC示波器，技術指標:

在目前情況下,在USB 3.0高靈敏度示波器這個級別上,HS6-DIFF系列產品

是最好的：

?USB3.0示波器每秒1GS/s采樣率

?14-16位高分辨率，比8位示波器的幅值分辨率高256倍

?市面上最低噪聲的USB示波器及高速采集

?典型值為0.25％和0.1％的直流精度

?差分輸入,每個輸入可以通過安全地保護切換到單端

?確定每個通道是在連接測試狀態

?CMI接口組合連接確保多臺儀器完全同步測量.

?高達250 MHz的模擬帶寬

?可切換至基于硬件的150MHz，100MHz和50MHz的帶寬限制器

?高精度1 ppm時基

?超級縮放,高達256百萬像素的深度緩沖存儲器

?擁有3200萬個大存儲的頻譜分析儀

?高性能數字萬用表（DMM）

?速度超快的200MS/s的數據記錄儀,連續存盤不丟數.

?附帶多功能協議分析儀

?快速設置工作狀態和處理所有類型的測量

?I/ O模塊構建自己的測量

?API和SDK二次開發能構建自己的軟件測控系統.

?USB3.0超速連接

?免費軟件和固件升級

?3年保修,及長年維修

HandyscopeHS6 DIFF系列示波器提供了行業內有限的預算中性價比最佳。Handyscope HS6 DIFF示波器所提供質量和靈活性在其他同類產品是中是無與倫比的。

以太網遠程控制：

通過以太網或局域網 使得HS6 系列示波器可通過以太網（Ethement、LAN）遠程控制采集，全球測量

無線測量WiFi：

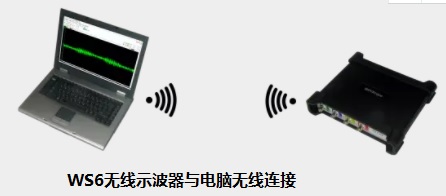

通過WiFi使得HS6系列示波器，可無線測量：

產品系列:

HandyscopeHS6DIFF有五種不同型號。

handyscopeHS6型號差異如上圖

根據最高采樣率,最大傳輸速率,最大記錄長度,標準緩存來選型.

您正確的選擇:

HandyscopeHS6 DIFF系列USB3.0 PC示波器，全面包含了當前和將來所有高級測量技術。

這款小型，輕便，便攜的USB示波器捕獲并顯示更多的信號來解決您的測量問題。因此，Handyscope HS6 DIFF系列示波器是用戶進行高級測量的一個理想工具。

使用CMI接口組合能擴展您的通道，并在幾秒鐘內建立一個多達4個以上通道的綜合測量系統，并增加了諸如HandyscopeHS5型號的AWG波形發生器功能。

差分/單端輸入切換與對地安全保護功能

安全地功能（SafeGround）可以將示波器輸入用作單端和差分。當安全地處于活動狀態并且意外錯誤連接導致短路時，安全地功能將斷開輸入通道的接地，而不會損壞示波器或PC。因此，您可以簡單地從差分輸入切換到單端輸入，而不用擔心由于短路電流會造成什么損壞。Handyscope HS6 DIFF是世界上唯一具有這種獨特安全地保護功能的示波器。眾所周知，錯誤的連接很容易出現的，由于安全地功能使得短路電流受到限制，因此安全地功能(SafeGround)將不會產生嚴重的燒壞后果。

背景：具有差分輸入的示波器的優點是通道與計算機的地之間沒有連接。因此不可能產生短路。啟用SafeGround后，您可以將標準的1:10探頭連接到通道，這不可能與其他示波器制造商的標準差分通道連接。有時也需要進行單端測量，但是有短路的風險。

當您想要使用單端輸入進行測量時，您的輸入端連接到示波器和計算機的地（探頭的鱷魚夾直接連接到地）。輸入通道也相互連接。當將探頭的鱷魚夾不經意的連接到測試對象，不接地平面，而在電壓升高的點上時，短路電流將流經探頭，示波器和計算機。這可能會對測試對象，范圍和計算機造成嚴重?fù)p害。安全地功能(SafeGround)完全避免了這一點，并保護你設備和計算機免受很多侵害。HandyscopeHS6 DIFF示波器可以為每個通道單獨啟用安全地功能(SafeGround)。

HS6最大短路電流為500mA。

確定連接(SureConnect)每個通道的連接測試

TiePie工程師是第一家實現確定連接功能(SureConnect)技術的示波器制造商。測量時，SureConnect革命性的技術實時檢查測試探頭是否與測試對象進行物理和電氣接觸。

確保探頭與測試對象的良好連接并不很容易。

 測量對象可能是臟的，氧化的或可能存在（隱形）保護層。或者，測試對象可能被隱藏，可見的接觸確認是不可能的。此外，測試探

頭和測試對象之間的電容耦合可導致測量實際信號的失真，建議錯誤的連接。

只需激活確定連接(SureConnect)連接測試，您就知道是否真正的連接。

確定連接(SafeGround)開關

確定連接(SafeGround)保護了用戶的連接范圍，您的計算機和被測電路，以防止意外錯誤地連接。

?關斷電流低
?高速切換
?高壓保護
?確認連接SafeGround在每個通道里

確認連接SureConnect：不用再懷疑您的探頭是否接觸不到，或者沒有信號。
請參閱確認連接(SureConnect)的演示，網址為：https：//youtu.be/MinFpSFvtIY

各通道電阻測量

許多傳感器都是基于可變電阻器的。使用Handyscope HS6 DIFF進行電阻測試，無需再單獨使用歐姆表。電阻值可以顯示為一個數字，但也可以以時間方式顯示電阻變化：歐姆范圍。

歐姆范圍使用與示波器相同的輸入。不需要更改測量線。先進的過壓保護功能可確保歐姆范圍能承受高電壓。

典型應用是創建NTC和PTC等特殊電阻的電阻圖。使用例如通道1來測量PTC和通道2的電阻來測量溫度。然后，XY圖將顯示作為溫度的函數電阻變化。

歐姆范圍的優點是：

?捕捉圖形中的快速阻力變化。

?檢測和定位可變電阻器中的碳跡缺陷

組合成多臺儀器進行全同步測量

HandyscopeHS6 DIFF配備了復雜的CMI總線，允許將多個HandyscopeHS6 DIFF連接起來，然后可以將其用作組合儀器。所有儀器將以相同的采樣頻率（0ppm偏差測量）進行除了同步總線外的測量，CMI還包含一個觸發總線和一個檢測總線。HandyscopeHS6 DIFF可以使用耦合電纜相互連接。連接儀器的最大數量?jī)H受可用USB端口數量的限制。

當多通道軟件啟動后，Handyscope HS6 DIFF被識別，并自動組合成一個更大的設備。同步總線和觸發器總線都以正確的阻抗在兩端自動終止。用戶不需要安裝終端。結合這些全自動儀器。這種獨特的可能性來創建如只能與Handyscope HS6 DIFF和沒有其他USB 3.0示波器的12通道。

HandyscopeHS5(www.tiepie.com/HS5)也配備了CMI總線。用Handyscope HS5和Handyscope HS6 DIFF可以給出與任意波形發生器的6通道測量系統。
請參見 https://youtu.be/20L_exU3Reg上的CMI總線操作

 使用五個Handyscope HS6 DIFF和四根耦合電纜，您可以在幾秒鐘內獲得一個20通道示波器，其高分辨率為12位，最大采樣速率為1 GS / s（無需特殊軟件或硬件修改）。

窗體底端

高精度1 ppm示波器時基

Handyscope HS6 DIFF系列的時基精度比競爭對手的同類儀器高25至100倍。時基精度為1 ppm，可以非常準確地測量頻率和時序。

將多臺HS6儀器耦合到大型多通道組合儀器不會影響時基精度，耦合儀器之間的時間偏差為0 ppm。

每秒200MS/s高速采樣數據記錄儀,能連續存盤不丟數.

當需要無限深度存儲器時，可以將測量數據直接傳輸?shù)诫娔X磁盤。當測量1個通道時，Handyscope HS6 DIFF示波器能夠以12位分辨率每秒流出2億個采樣點。在所有四個通道以16位分辨率測量時，流量測量可以達到20 MS / s存盤速率。使用流模式連續存盤測量時，用戶在遇到困難的測量問題時，可用流盤功能容易的測量追溯長時間的信號和分析。

高幅度分辨率是標準示波器的256倍。獨立的示波器通常具有8或9位的低分辨率，

結合5.7”或8.5”的有限顯示屏，以實際分辨率顯示測量信號。放大后不會顯示更多的

細節。Handyscope HS6 DIFF示波器具有14位和16位的高分辨率，使其成為真正高精

度的示波器。具有高分辨率，原始信號采樣更準確，量化誤差要低得多。高幅度分辨率

是標準示波器的256倍。

如上圖所示：標示的是兩個顯示屏，均顯示相同的測量信號。左側顯示尺寸對應的是獨立臺式示波器相當?shù)某叽? 8位分辨率下，縮放將不會顯示更多的細節。右側顯示對應的是標準PC示波器屏幕上的最大化窗口;在14位分辨率下，用縮放能顯示更多的細節。

每個通道最多有256MB的巨型存儲深度

當以較高的采樣率測量時，較長的記錄長度是必要的，否則將導致采集緩沖器在信號測量之前就已被填滿。多數的測量示波器是在2.5kS/s采樣時有100k采樣存儲器，Handyscope HS6D IFF每個通道最多可以有256MS采樣存儲空間，具體取決于所選的分辨率使用的通道數量。當以14位分辨率和全部四個通道進行測量時，每個通道可用內存為32個MB。這給用戶提供了300到10000倍的內存。深度存儲器的優點是可以準確地測量并一次性快速成像，或者可以一次性測量完整的串行通信信號，如CAN總線信號。

在右側圖示中，顯示了2.56億個樣品的長時間測量。

相同的信號顯示三次不同的縮放因子,底部圖顯示只有總數356毫秒的256ns ,放大100萬倍。

它仍然提供了足夠的細節來進行精確的信號分析。

在USB 3.0頻譜分析儀中，深度存儲器具有以下優勢：創建了大的動態范圍將頻域中的排除故障作為新標準。

可切換基于硬件的帶寬限制器似乎被認為帶寬越好，帶寬就越寬。

為了減少噪聲，您可以打開帶寬限制器。啟用帶寬限制也可以避免采

樣。當信號出現大量噪聲并且觸發變得不穩定時，開啟帶寬限制將導

致穩定的觸發。每個通道都可以為單獨啟用帶寬限制。帶寬限制器的頻率取決于Handyscope HS6 DIFF的型號(150 MHz、100 MHz 50 MHz或75 MHz,50 MHz,25兆赫)。

高性能USB 3.0數字萬用表

憑借16位的高分辨率，Handyscope HS6 DIFF示波器,可以當作一個全面、準確的高性能數字萬用表的良好規范(例如RMS、最大峰值、最大值、最小值、均值,方差,標準差,頻率、占空比、峰值系數、上升時間、下降時間,dBm,等等)。

數字和計量顯示均可用。Handyscope HS6 DIFF的穩定且非常準確的時基1ppm，可以進行非常精確的頻率和時間測量。這些品質功能使得額外的萬用表或頻率計數器成為多余，并使Handyscope HS6DIFF在其同類產品中是獨一無二的。

在頻域內進行故障排除

Handyscope HS6DIFF頻譜功能將終結昂貴的頻譜分析儀價格，和難以控制和難以理解的想法。HS6頻譜分析儀的強大靈活性使其不僅適用于測量發射機和接收機的高頻信號。還能顯示沿X軸的頻率，并沿著Y軸顯示信號的幅度。這被稱為頻域顯示。

通常使用示波器排除故障。但是當干擾幅度小并且包含許多頻率時，這些信號在示波器上是不容易可見的。它們看起來像噪聲信號。但是，當在頻域中觀察這些信號時，就會有一個更好的概述來描述當前的干擾信號以及它們所包含的頻率。

當在一個包含開關模式電源的系統上進行測量時，通過在頻域中進行測量就可以很容易地檢測到電力供應所引起的干擾。開關模式電源的開關頻率是通過將探頭貼近電源的電感器來測量的。這個獨特的開關頻率現在已經被了解并且可以存儲在一個參考頻道中。當這個頻率在系統的其他位置測量時，頻率是由電源引起的。可以采取預防措施，以抑制開關模式電源的干擾信號。該功能可以通過Handyscope HS6DIFF USB 3.0頻譜分析儀直接測量。

由于Handyscope HS6DIFF在頻域里具有非常高的分辨率，因此可以以赫茲精度的十分之一檢測和分析干擾。圖中可以顯示多達6400萬個頻率組合。由于Handyscope HS6DIFF（14位和16位分辨率和多達128個采樣率）的高分辨率，因此可以很容易地檢測到小的干擾。當采取預防措施來抑制干擾時，可以立即用Handyscope HS6DIFF進行檢查。隨著Handyscope HS6DIFF的高分辨率和大存儲器的測量，可以測量出具有超過120 dB的動態范圍的頻譜。這在同類中是獨一無二的。利用這種大的動態范圍，可以很好地進行失真測量。

 直流精度為0.1％典型值,為行業最高

 具有1000萬點的頻譜和0-250 MHz的實時帶寬，您可以獲得25 Hz的信道寬度和2 ns的脈沖檢測。

這種故障排除方法僅可能（對于Handyscope HS6 DIFF是唯一的），因?yàn)镠andyscope HS6 DIFF包含：

?250 MHz帶寬

?14位和16位分辨率

?1.28億樣品的記憶

?FFT快速計算

協議分析儀

Handyscope HS6DIFF的各種串行協議分析儀可用于分析和調試串行數據總線。數據顯示在具有串行數據信息的精心設計的表中。查找“錯誤”數據包變得非常容易。對于每個開發人員或服務技術人員，這是一個受歡迎的選項。用于CAN總線數據，I2 C通信和各種其他串行數據通信的協議分析儀。

右側顯示是已解碼的CAN總線信息。

快速使用Handyscope HS6 DIFF

示波器和快速設置的方法。

為了簡化設置測量，多渠道軟件包含

大量快速設置，適用于幾乎任何應用

程序。快速設置包含特定測量的基本

設置以及有關所選快速設置的其他

信息，例如。儀器和/或附件如何連接。快速設置也可以包含參考信號。加載快速設置后，可以執行特定的測量，如果需要，可以對設置進行小的調整。快速設置按照樹形結構精心組織，按應用程序排序。只需點擊幾下鼠標即可執行復雜的測量。

復雜的數學運算功能用于信號深度分析
Handyscope HS6 DIFF的多通道軟件提供了各種各樣的數學運算，如：加，減，乘，除，積分，微分，確定平方根，確定對數等。這些數學運算以處理塊的形式，可用于處理測量的信號和參考信號。除了基本的數學運算之外，還有幾個處理塊可以對數據進行更復雜的操作，比如確定最小值或最大值，限制到指定范圍，平均，濾波，應用增益和偏移，重采樣等。

結合這些數學處理塊，在構建復雜的數學運算中提供無與倫比的可能性，從而全面分析您的測量結果，并從數據中獲取所需的所有信息。結果可以顯示在圖形，數字顯示和表格中，可以以各種常見的文件格式寫入磁盤里。

加或減信號,乘或除信號,確定信號的平方根,確定信號的絕對值,區分信號,整合信號,確定信號的對數,將增益和偏移量應用于信號

對信號應用低通濾波器,平均連續測量數,限制信號幅度,將信號重新采樣到不同的大小

這個度量決定了一個XY圖形的面積，使用了乘法、積分和微分輸入輸出。

該區域在值窗口中表示:16 V2。數學處理模塊在構造復雜的數學運算過程中，提供了無與倫比的可能性。

易用性

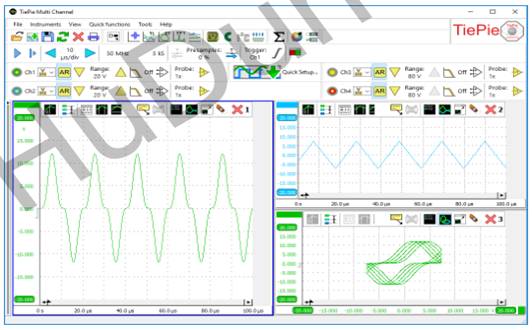

 便捷的工具欄提供了許多控制Handyscope HS6 DIFF的方法。工具欄完全可自行定制，以滿足用戶的需求。可以更改工具欄按鈕的大小，以簡化觸摸屏控制。有一些工具欄可用于常規操作，如保存或調用測量，每個打開的儀器，每個通道和快速功能。使用快速功能，可以通過單擊來立即執行復雜的測量。

打開快速設置屏幕,創建一個Yt示波器,創建一個數據記錄器,創建一個I 2 C分析儀

選擇配色方案,隱藏/顯示對象樹,創建一個XY示波器,創建一個多米,創建串行分析器

選擇工具欄方案

創建一個新的圖表,創建頻譜分析儀,創建CAN總線分析器,創建一個數學通道

使用光標測量，對于每個圖形，可以確定許多信號屬性。

左側光標的采樣值,右側光標處的樣本值,左右光標之間的值差,頂部游標的值,底部游標的值

頂部和底部光標之間的值差異

光標之間的斜度,最大信號值,最小信號值

頂層價值

信號的RMS值,信號的平均值,所有信號值的差異

所有信號值的標準偏差,信號頻率,信號的周期時間,信號的占空比,信號的波峰因數,上升時間的信號,信號的下降時間,信號的轉換速率

周期數,脈沖數,上升/下降沿?cái)?shù),信號的dBm值,信號的功率

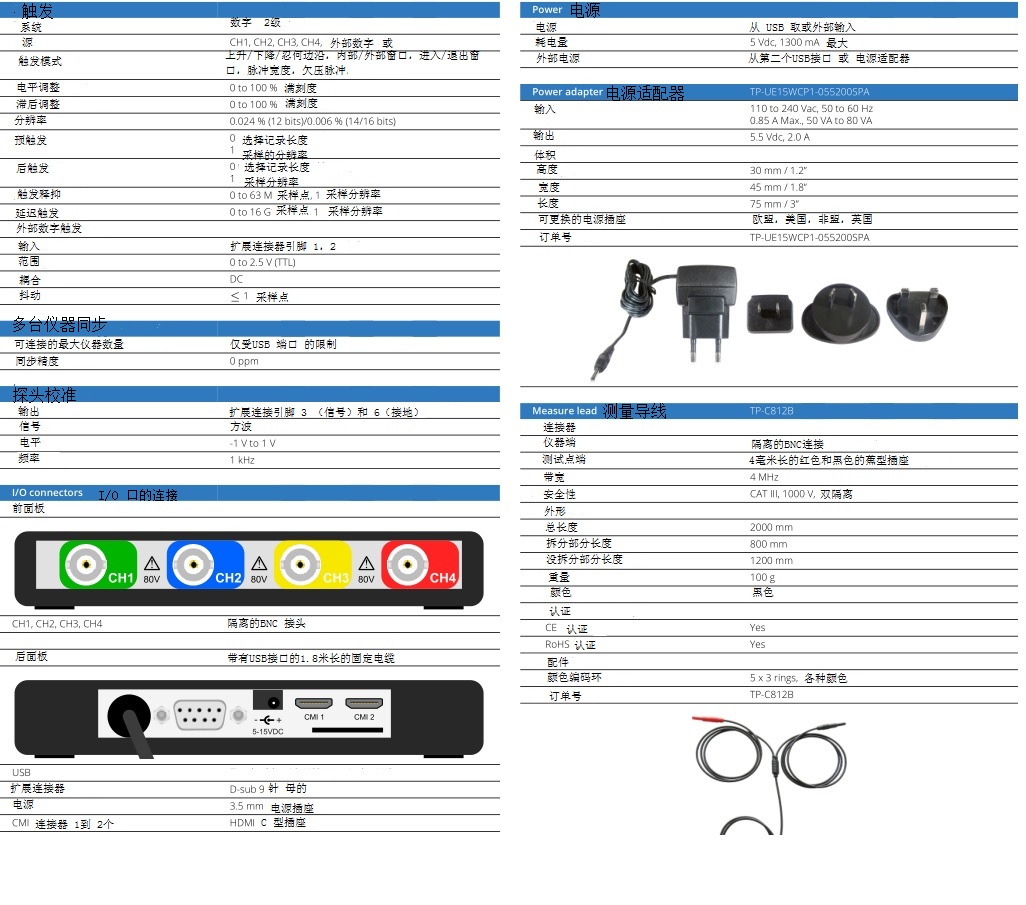

規格

采集系統

窗體底端

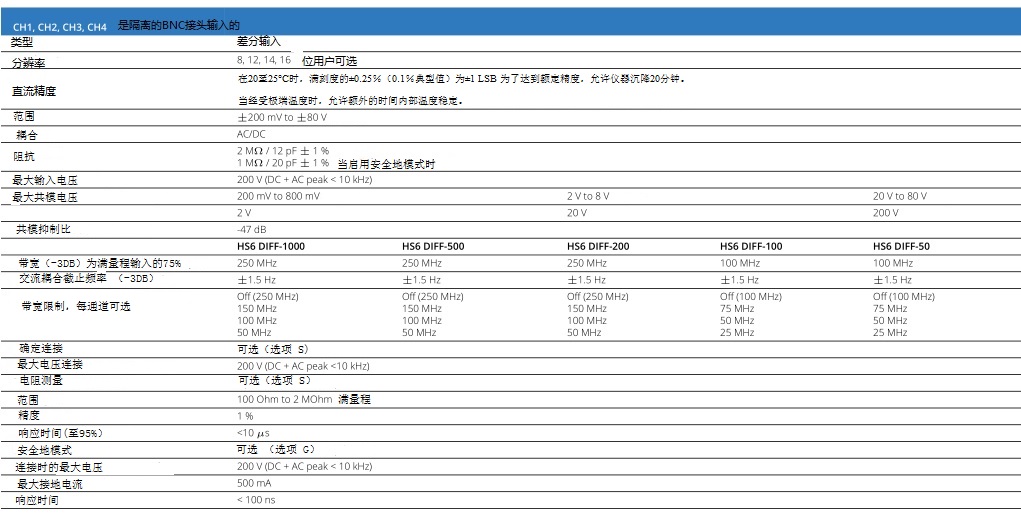

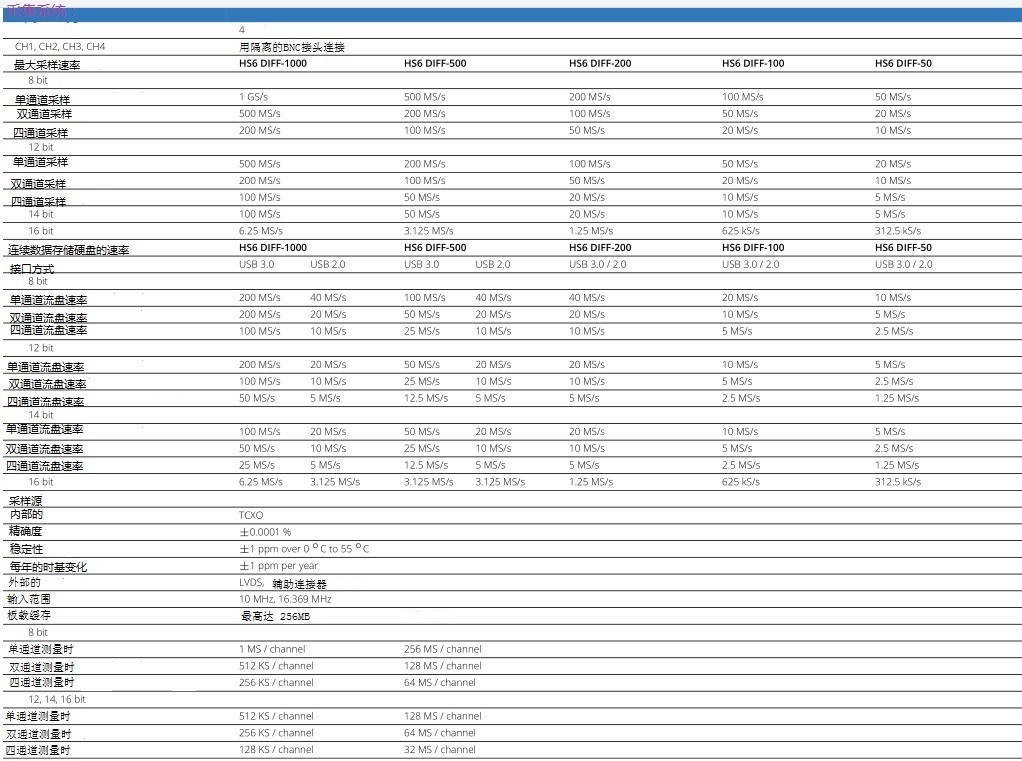

輸入通道數:4個模擬量 CH1，CH2，CH3，CH4

獨立的BNC連接

測量一個通道是8位分辨率

測量?jī)蓚€(gè)通道,測量三個或四個通道是12位分辨率

測量一個通道

測量?jī)蓚€(gè)通道

測量三個或四個通道

14位

16位

最大流速

連接時

8位

測量一個通道

測量?jī)蓚€(gè)通道

測量三個或四個通道

12位

測量一個通道

測量?jī)蓚€(gè)通道

窗體頂端

測量三個或四個通道

14位

測量一個通道

測量?jī)蓚€(gè)通道

測量三個或四個通道

16位

抽樣來源

內部

準確性

穩定性

時基老化

外部

輸入范圍

記憶

8位

測量一個通道

測量?jī)蓚€(gè)通道

測量三個或四個通道

12，14，16位

測量一個通道

測量?jī)蓚€(gè)通道

測量三個或四個通道

0°C至55°C時為±1 ppm

每年±1 ppm

LVDS，輔助連接器

標準型號

窗體底端

Isolated male BNC inputs

CH1, CH2, CH3, CH4

隔離BNC（陽）輸入

CH1，CH2，CH3，CH4

 類型

差分輸入

解析度

8,12,14,16位用戶可選

直流精度

在20至25°C時，滿刻度的±0.25％（0.1％典型值）為±1 LSB

為了達到額定精度，允許儀器沉降20分鐘。

當經受極端溫度時，允許額外的時間內部溫度穩定。

范圍

±200 mV至±80 V滿量程

耦合

AC / DC

阻抗

2MΩ/ 12 pF±1％

當啟用SafeGround時，1MΩ/ 20 pF±1％

最大輸入電壓

200 V（DC + AC峰<10 kHz）

最大共模電壓

200 mV至800 mV范圍

2 V至8 V量程

20 V至80 V量程

共模抑制比

帶寬（-3dB）為滿量程輸入的75％

交流耦合截止頻率（-3dB）

帶寬限制，每通道可選

SureConnect

可選（選項S）

連接時的最大電壓

200 V（DC + AC峰<10 kHz）

電阻測量

可選（選項S）

范圍

100歐姆至2歐姆滿量程

精度1％

響應時間（至95％）<10μs

SafeGround

可選（選項G）

連接時的最大電壓

200 V（DC + AC峰<10 kHz）

最大接地電流500 mA

響應時間<100 ns

1.     在某些計算機上，由于計算機限制，最高的流盤速率可能無法達到。

觸發：

系統

數字，2級

資源

CH1，CH2，CH3，CH4，數字外部，或

觸發模式

上升/下降/任何邊沿，內部/外部窗口，進入/退出窗口，脈沖寬度，欠壓脈沖

電平調整

0?100％滿刻度

滯后調整

0?100％滿刻度

解析度

0.024％（12位）/0.006％（14/16位）

預觸發

0選擇記錄長度，1個樣品分辨率

后觸發

0選擇記錄長度，1個樣品分辨率

觸發抑制

0到63個樣品，1個樣品分辨率

觸發延遲

0至16 GSamples，1個樣品分辨率

數字外部觸發

輸入

擴展連接器引腳1,2

范圍

0至2.5 V（TTL）

耦合

DC

抖動

≤1個樣品

多設備同步

最大設備數量

受數量限制的USB端口

同步精度

0 ppm

探頭校準

輸出

擴展連接器引腳3（信號）和6（接地）

信號

方波

等級-1 V至1 V

頻率1 kHz

I / O連接器

前面

CH1, CH2, CH3,CH4 Isolated male BNC

Rear

CH1,CH2, CH3, CH4BNC（陽）

可靠性工程分析報告;

USB：帶有USB接口的固定電纜，1.8米

擴展連接器：D-sub 9針母

電源：3.5毫米電源插座

CMI連接器1到2：HDMI C型插座

物理特性：

高度:25毫米/ 1.0吋

長度:170毫米/ 6.7吋

寬度:140毫米/ 5.2吋

重量:500克/ 17.6盎司

USB線長度:1.8米/ 70吋

接口:USB 3.0超音速(5 Gbit / s)

系統需求

PCI / O連接:USB2.0 USB 3.0或USB3.1

操作系統:Windows7/8/10 32和64位Linux(SDK)

環境條件

操作

環境溫度:20到25?C(10 - 40 C?沒有規范)

相對濕度:5%到90%不凝結

存儲

環境溫度:-20- 70?C

相對濕度:5%到95%不凝結

認證和遵從性

CE標志:是

RoHS:是

EN55011:2009 / A1:2010:是

EN55022:2006 / A1:2007:是

EN61000 - 6 1:2007:是

EN61000 - 6 3:2007:是

電源：

電源:從USB或外部輸入

消耗:5 Vdc，最大1300mA

外部電源:從第二個USB接口或電源適配器

電源適配器:tp- ue15wcp1 - 055200 - spa

輸入:110到240伏,50 - 60 Hz,0.85 Max。

,50- 80 VA

輸出:5.5 Vdc,2.0

維

高度:30毫米/ 1.2”

寬度:45毫米/ 1.8”

長度:75毫米/ 3”

可更換的電源插座:歐盟，美國，非盟，英國

訂單號:tp - ue15wcp1 - 055200 -spa

測量導線:TP-C812B

連接器

儀器:獨立的BNC（陰）連接器

測試點:紅色和黑色4毫米的蕉型插座

帶寬:4mhz

安全性:CAT III，1000 V，雙隔離

維

總長度:2000毫米

長度拆分:800毫米

長度:1200毫米

重量:100克

顏色:黑色

認證和遵從性

CE整合:是

RoHS:是

配件

顏色編碼環:5x 3環,各種顏色

訂單號:TP-C812B

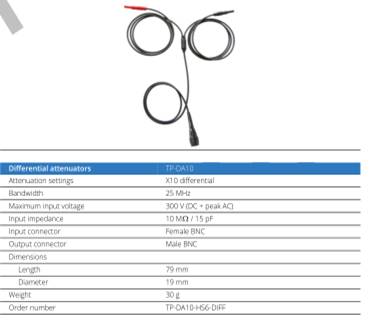

微分衰減器:TP-DA10

衰減設置:X10微分

帶寬:25mhz

最大輸入電壓:300V(DC +交流峰值)

輸入阻抗:10M?/ 15 pF

輸入連接器:BNC（陽）

輸出連接器:BNC（陰）

維

長度:79毫米

直徑:19毫米

重量:30克

訂單號:TP-DA10-HS6-DIFF

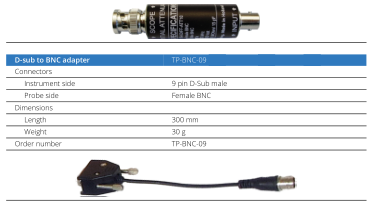

Order number:TP-BNC-09

doBNC適配器:TP-BNC-09

連接器

儀器:9 pin D-Sub（陽）

調查:BNC（陰）

維

長度:300毫米

重量:30克

訂單號:TP-BNC-09

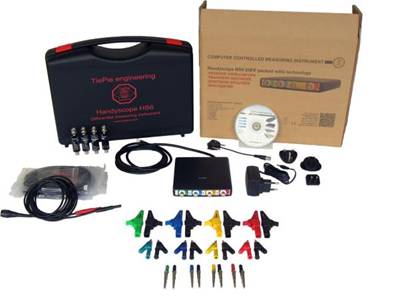

 附件包括

儀器：Handyscope HS6 DIFF：HS6-DIFF-xxx-xx（見下文）

測量導線：4 x TP-C812B隔離BNC（陰）到蕉形差分測量導線

差分衰減器：4 x TP-DA10差分衰減器1:10

大鱷魚夾：8 x TP-AC80I鱷魚夾，綠色，藍色，黃色，紅色和4 x黑色

鱷魚夾介質：8 x TP-AC10I鱷魚夾，綠色，藍色，黃色，紅色和4 x黑色

小鱷魚夾：8 x TP-AC5鱷魚夾，綠色，藍色，黃色，紅色和4 x黑色

附件電源適配器：TP-UE15WCP1-055200SPA

USB電源線：TP-USB-PWR-P3.5

D-sub到BNC適配器：TP-BNC-09，用于校準HP-3250I探頭

軟件：Windows 7/8/10

驅動程序：Windows 7/8/10

手冊：儀器手冊和軟件用戶手冊

攜帶箱：1個TP-BB394攜帶箱

窗體頂端

可選配件:必須單獨訂購

可選附件:訂單代碼

調查:hp - 3250我探頭1:1 / 1:10。

hp- 3250我必須單獨訂購,和G SafeGround只能使用選項。

測量鉛:tp - bnci - 100:BNC單端測量線索。

eq \o\ac(○,tp)tp- bnci - 100必須單獨訂購,和G SafeGround只能使用選項。

探測:TP-BP85-Set組8探針,綠色,藍色,黃色,紅色和黑色4 x。

TP-BP85-SET必須單獨訂購。

耦合電纜:TP-C50H耦合電纜，兩個Handyscope HS6差別。

TP-C50H必須單獨訂購。

保修

保證:3年標準，5年可選，涵蓋所有零件和人工服務，不包括探測器

客戶服務

HandyscopeHS6 DIFF設計,制造和測試提供可靠性高。

若經歷不可控事件,HandyscopeHS6 DIFF保修三年。

本保證包括:

?無返回航運收費

?長期支持

?免費升級到最新軟件

添加-W5指令碼。
