CS328A-FRA頻率響應分析儀,及頻率特性分析儀

二種型號：

 CS320A-FRA是一款高性價比的頻率響應分析儀

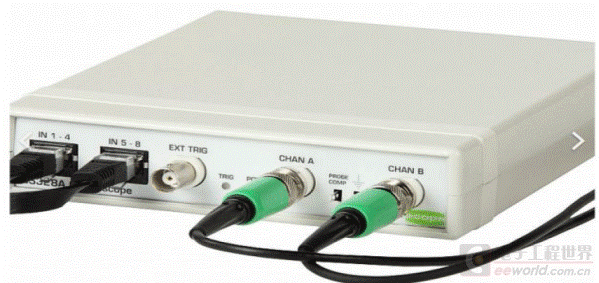

 CS328A-FRA是一款高性價比的頻率響應分析儀，比CS320A-FRA 多8路數字通道

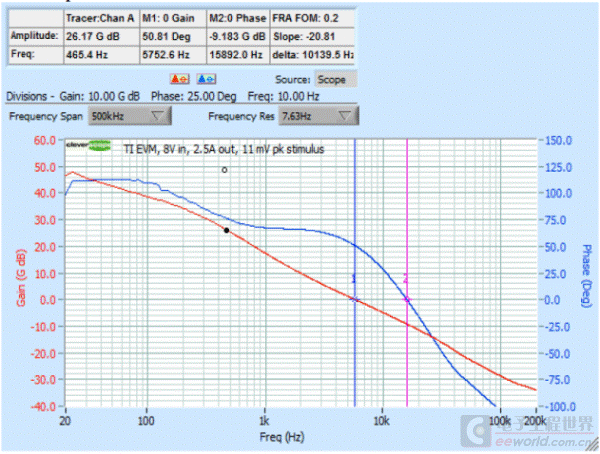

頻率響應分析儀Frequency Response Analyzer可以測量兩端口網絡的頻率響應。如電源，濾波器，音頻功率放大器，變壓器，伺服放大器等系統。您可以用它來測量組件或網絡的阻抗，相位，電容，電感，Resr，質量因子/損耗因子等。對于電源系統，FRA可以測試電源控制環路的增益/相位（伯德圖），測量電源正常工作時的輸入/輸出阻抗，以及電源的PSRR特性曲線等。頻率響應分析儀產品作為一種專業的測試儀器，市場上的價格普遍在10萬及以上，很多做電源環路測試的工程師都是望而卻步。

CS320A-FRA是一款高性價比的頻率響應分析儀，由新西蘭CleverScope公司研發生產，CleverScope公司以其虛擬示波器而著名于世。 CS320A-FRA信號產生部分：內置CS701信號發生器（1mHz-65MHz，正弦波信號，輸出幅度0-7Vpp），輸出部分具有隔離輸出（300V CAT III),不需要外部隔離變壓器就就可以進行頻率響應分析。CS320A-FRA接收部分：就是一款USB數字示波器，10位(可以升級到14位）ADC，100MSa/s采樣速率，2個模擬通道，4M存儲深度。每個通道都具備DFT窄帶濾波器功能，實現高達100dB的動態范圍。增益精度0.05dB,相位精度0.1°。分析軟件可以做伯德圖，阻抗圖，PSRR曲線圖顯示，數據可以存儲成文本

文件格式。

。

 CS320A-FRA還是一臺數據記錄儀，可以以最高3Mbps的采樣速率無間隙地長時間記錄雙通道數據（可以高達數天時間，支持硬盤最高到500G）。

 CS320A-FRA的價格非常有競爭力，它是進口產品中價格最低的產品，

主要技術規格：

信號源: （CS701, DDS合成，14位DAC，4096點，任意波形發生器）

l 頻率范圍：正弦波 0-65MHz

l 交流振幅：0 - 7Vp-p, 1mV步長

l 直流偏置：0 - ±3.5V

l 輸出精度：相位噪聲 -150dBc/Hz@1KHz頻偏， SFDR -87dBc@10MHz信號輸出

l 輸出阻抗：50Ω

l 調制方式：相位，頻率（點頻，線性掃頻，對數掃頻），幅度

l 輸出隔離：300Vrms, CAT III

分析儀：（2通道，100MHz數字示波器，10位ADC，100MSa/s采樣率，4M存儲深度）

l 頻率測量范圍：0-100MHz

l 通道數：2通道

l 輸入阻抗：1MΩ

l 最大輸入電壓： 300Vrms

l ADC位數：10位 （可以選配12位，14位）

l 采樣率：1.5KSa/s-100MSa/s）

l 數字窄帶濾波器：0.3Hz-20MHz （6個可選）

l  增益精度：±0.05dB(<10MHz), ±0.2dB(<50MHz) 典型值（探頭校準后）

l  相位精度：±0.1°(<10MHz), ±0.5°(<50MHz) 典型值（探頭校準后）

l 動態范圍：>100dB

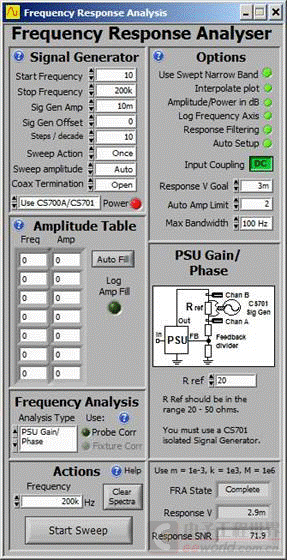

分析軟件：（CS300圖形分析軟件包）

l 可以實時顯示伯德圖（增益，相位），阻抗圖（Z, L，C，ESR），PSRR特性曲線等

l 可以存儲圖片文件及數據文件

其他參數：

l PC接口：USB2.0 (可以選配以太網接口）

l 供電電源：6-20V 直流電源， 6W功率，電源適配器100-240VAC， 50-60Hz

l 溫度：工作溫度 0-40度， 儲藏溫度 -20-+60度

l 濕度：<90% (0-40度），<60% （>40度）

l 海拔高度：工作（3000米），不工作（15000米）

l 尺寸大?。焊?/span>35mm, 寬153mm, 深193mm (含BNC接頭）

l 重量：約1.6Kg

訂貨信息：

l CS320A-FRA頻率響應分析儀標準配置： 2模擬通道, 4M存儲深度，CS300 分析軟件包，2根CS1001無源探頭，10位ADC，USB2.0接口控制，CS701隔離通道信號發生器，兩年保修。

升級選件：

l CS800  升級至8M存儲深度

l CS810  外部時鐘輸入，0-105MHz, 正弦/方波 0.5-3V

l CS712U 升級ADC位數至12位

l CS714U 升級ADC位數至14位

l CS741U 增加10/100M 以太網控制接口，可以和PC機隔離

l 其他選件：

l CS1070 功率放大器，50MHz帶寬，36Vpp輸出電壓，1A電流

l CS1100 測試夾具(3個），低阻抗（1mΩ-1KΩ），高阻抗（1-Ω25KΩ） ，變壓器測

l         試（B-H,X primary, X leakage, Cww, N, X mutual)

l CS1041 USB-USB隔離器

l CS1010 5ns 延時線， 50Ω

l CS1020 4通道連接線纜，可以將兩臺示波器級聯為4個模擬通道

探頭選件：

l CS1001 探頭，250MHz,1X/10X，600V AC+DC

l CS1002 高壓探頭，250MHz,100X, 1.5KV CAT II

l CS1003 高壓探頭，50MHz,1000X, 1.5KV DC, 30KV AC脈沖，10KVrms 正弦波

l CS1030 高壓差分探頭, 25MHz, 1.3KV

l CS1031 高壓差分探頭, 50MHz, 6.5KV

l CS1060 電流探頭, DC-1MHz, AC/DC, 70A
