電流數據采集卡,直接采集4~20mA數據采集卡
生產廠商： 迪陽公司

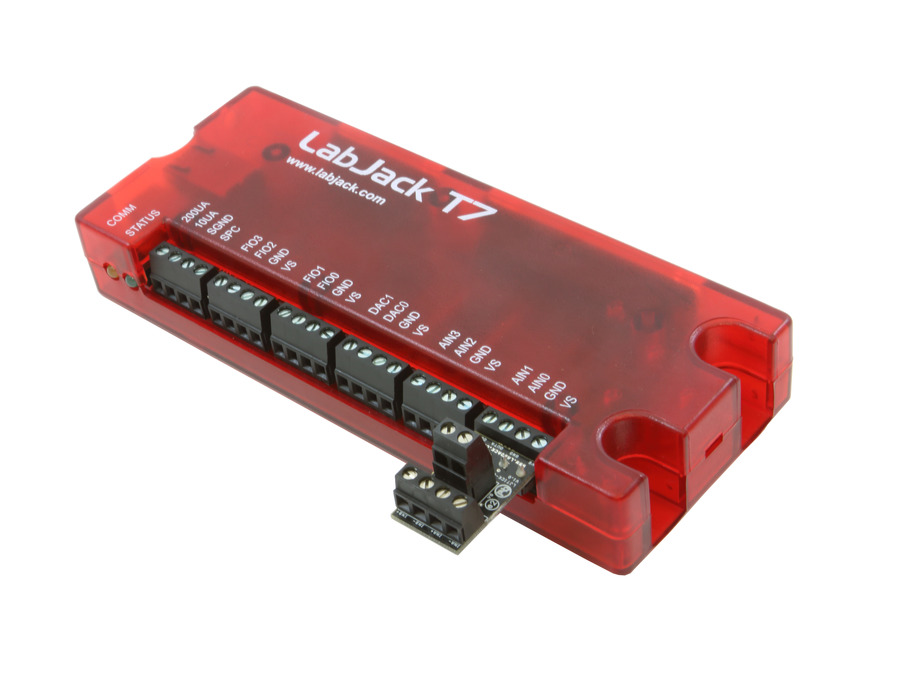

產品型號： labjackT7
產品簡介： 任意負載或2線4-20毫安傳感器電流測量，處理4-20毫安信號的最佳方法是使用LJTick電流分流器，這是一個插入LabJack螺釘端子的雙通道有源電流-電壓轉換器模塊。
產品簡介： 任意負載或2線4-20毫安傳感器電流測量，處理4-20毫安信號的最佳方法是使用LJTick電流分流器，這是一個插入LabJack螺釘端子的雙通道有源電流-電壓轉換器模塊。
售價：￥4900

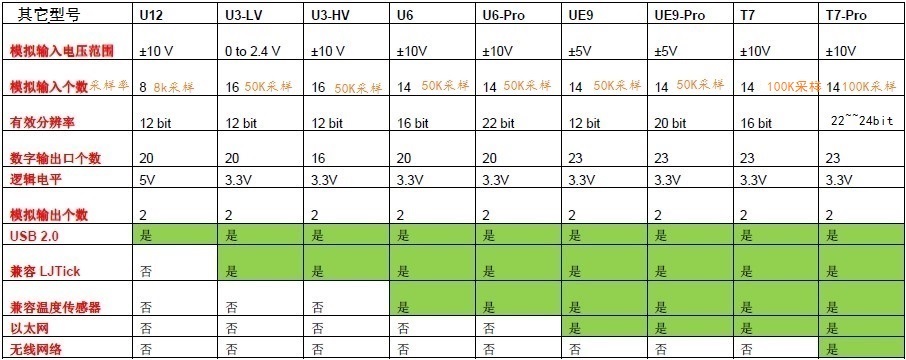

Labjack 系列數據采集卡 可直接測量標準的電流信號：
首先是關于4-20毫安電流回路具體情況的幾節，然后是關于一般電流測量的幾節。
用于4-20毫安信號的LJTick電流分流器處理4-20毫安信號的最佳方法是使用LJTick電流分流器，這是一個插入LabJack螺釘端子的雙通道有源電流-電壓轉換器模塊。
4-20毫安信號用并聯電阻器

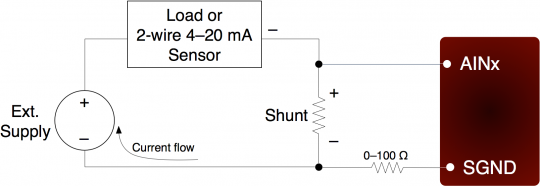

下圖顯示了測量負載電流或測量2線（回路供電）電流回路傳感器產生的4-20毫安信號的典型方法。圖中所示的電流分流器只是一個電阻。
使用LabJack USB/Ethernet/WiFi多功能DAQ對任意負載或2線4-20毫安傳感器進行電流測量
圖1。任意負載或2線4-20毫安傳感器電流測量
測量4-20毫安信號時，分流器的典型值為240Ω。這將產生0.96至4.80伏信號，對應于4-20毫安。外部電源必須為傳感器和分流器提供足夠的電壓，因此，如果傳感器需要5伏電壓，則電源必須至少提供9.8伏電壓。

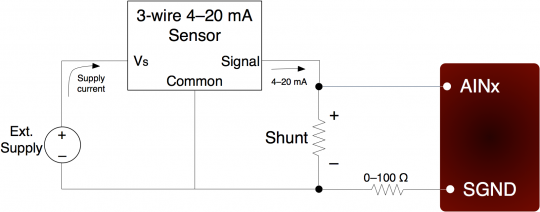

下圖顯示了3線4-20毫安傳感器的典型連接。分流器的典型值為240Ω，結果為0.96至4.80伏（使用120Ω產生0.48至2.40伏）。
使用LabJack USB/以太網/WiFi多功能DAQ，使用3線4-20毫安（源）傳感器進行電流測量
圖2用3線4-20毫安（源）傳感器測量電流
圖2中所示的傳感器為源型傳感器，信號源為4-20毫安的電流，然后通過并聯電阻器發送并沉到地面。另一種罕見的三線制傳感器是下沉式傳感器，其中4-20毫安的電流來自正電源，通過并聯電阻發送，然后下沉到信號線。如果傳感器接地連接到LabJack GND，則下沉式傳感器會出現兩個問題，因?yàn)椴⒙?lián)電阻器兩端的電壓不同（兩側都不在地上），并且電阻器的至少一側具有高共模電壓（等于傳感器正極電源）。如果傳感器被隔離，可能的解決方案是將傳感器信號或傳感器正極電源連接到LabJack GND（而不是傳感器接地）。這需要對系統中的接地和隔離有很好的了解。LJTick電流分流器通常是更好的解決方案。
這兩個圖都顯示了一個與SGND串聯的0-100Ω電阻，這在外部供電信號App Note中進行了一般討論。在這種情況下，如果使用SGND（而不是GND），則直接連接（0Ω）應良好。
其他電流用并聯電阻器
一個簡單的并聯電阻通?？梢杂脕頊y(cè)量較小的電流，但對于較大的電流，最好的選擇通常是下面討論的霍爾效應傳感器。
分流器是基于最大電流選擇的，以及在分流器上可以承受多少電壓降。例如，如果最大電流為1安培，并且2.5伏的電壓是最大可容忍的而不影響負載，則可以使用2.4Ω電阻器。不過，這相當于2.4瓦，需要一個特殊的高瓦電阻。一個更好的解決方案是使用一個低電阻分流器，并購買一個LabJack模型，可以解決較小的信號（U6，T7）。如果要測量的最大電流太高（例如100安培），則很難找到足夠小的電阻器，而應該考慮霍爾效應傳感器而不是分流器。
如果測量一個小電流，只能容忍最小的電壓降，可能需要一個放大器來放大來自分流器的信號。
在大多數情況下，首選低壓側分流器（分流器底部接地）。如果使用高壓側分流器，則必須考慮公共電壓，并要求進行差動測量。有關更多信息，請參閱Differential應用程序說明。
其他電流的霍爾效應傳感器
霍爾效應通常是電流傳感的最佳選擇，但對于小電流，霍爾效應可能不可用，需要如上所述考慮并聯電阻。
霍爾效應傳感器被隔離，因此不存在接地或共模電壓問題。低邊或高邊無關緊要。只需將VS/GND連接到傳感器以提供電源，然后將信號線連接到模擬輸入。
尋找霍爾效應傳感器的好地方是Digikey的以下鏈接：
https://www.digikey.com/products/en/sensors傳感器/電流傳感器。。。
首先轉到“電壓-電源”列，按ctrl鍵選擇包括5伏電壓的所有范圍，然后單擊“應用過濾器”。然后轉到“電流感應”列并按ctrl鍵選擇可能工作的范圍。還可以考慮檢查“庫存”框。通常會得到大約1頁的結果。
在“電流感應”欄中選擇范圍時，它并不總是筆直的
