LeCroy ArbStudio 1102 1GHz采樣任意波形發生器

北京迪陽代理的力科公司ArbStudio系列的任意波形發生器--AWG，這種任意波形發生器可產生高采樣率、長存儲和高分辨率的信號，并具有多種操作模式、調制能力和數字碼型產生器功能。ArbStudio目前能支持的信號頻率為125MHz。控制硬件的軟件設計簡潔明了，獨特的樹狀導航式菜單易于控制所有通道，特別的窗口顯示使得控基本的函數發生器甚至包括PWM信號輸出控制都非常簡單。ArbStudio系列AWG能將2通道或4通道單元都做到一個緊湊的盒子里，這樣不僅能節省空間而且每個通道的價錢都極有競爭力。此外，4通道的型號有外擴端口允許連接成8個通道，從而產生多達32路的同步模擬波形。目前推向市場的產品有四種型號，包括有模擬波形輸出能力及同時具有模擬波形輸出和數字碼型產生器功能的2通道和4通道版本。 所有這些型號帶寬都為125MHz，最大采樣率1GS/s，存儲深度為2Mpts/ch，16位的分辨率。這些指標特點結合在一起的任意波形發生器顯然比市場上已有的同等價位的競爭對手的產品性能高。

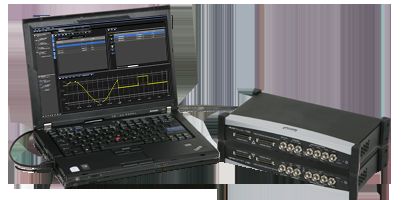

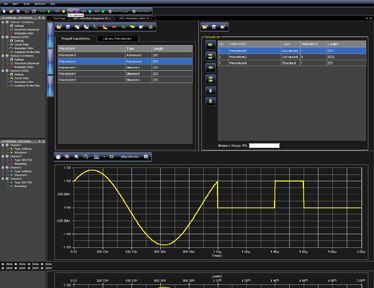

　　ArbStudio的軟件運行在PC上，這使用戶擺脫了傳統的AWG的小屏幕顯示的煩惱。簡單的函數產生器窗口可產生基本的函數波形，同時獨特的流線型的控制面板則可專門用來產生PWM信號。主軟件模式提供了開始頁面，向?qū)Х绞胶苋菀椎禺a(chǎn)生多種簡單和復雜波形。同時通過一些快捷菜單也可進入最近的設置項目中，而且樹狀導航式菜單使上手很快。一旦開始產生波形，圖形化界面將顯示出已產生的波形，也可采用自定義的顯示方式只顯示用戶最感興趣的波形窗口。

　　任意波形發生器是一般采用兩種技術中的一種，要么是真實的任意波形，要么是直接數字合成（DDS）波形。每種方式都有他們各自的優缺點，用戶需要根據他們的需求來考慮選擇哪一種。ArbStudio沒有這方面的局限性。它提供了兩種模式，允許用戶選擇適合自己應用的模式。而且，ArbStudio通道能設定為獨立的任何模式從而具有很好的靈活性。

模擬通道數 2

最大采樣率 1GS/s

模擬帶寬 125MHz

分辨率  16bits

存儲深度  2M/ch

任意波形系統  True Arbitrary and DDS

輸出波形 Sine,Cosine,Triangle,Rectangle,Sawtooth,Ramp,Pulse,Sinc,Exponential,

            Sweep,DC,Noise,From File,Arbitrary

使用PC控制AWG，顯示、生成和編輯波形

可同時工作在任意波形模式或直接數字合成模式

可輸出多種調制信號——AM,FM,PM,ASK,FSK,PSK

可輸出PWM信號
