USB接口：24MHz采樣,8通道邏輯分析儀

主要功能使用說明:

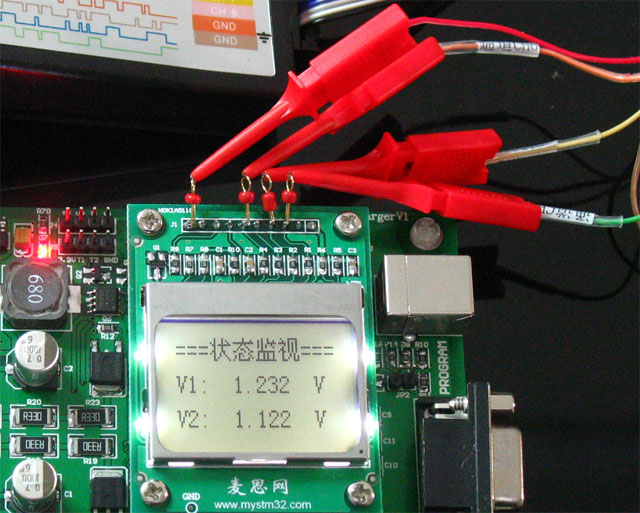

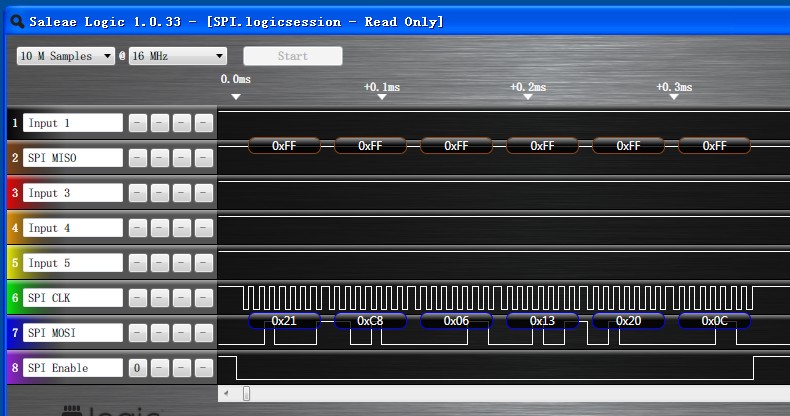

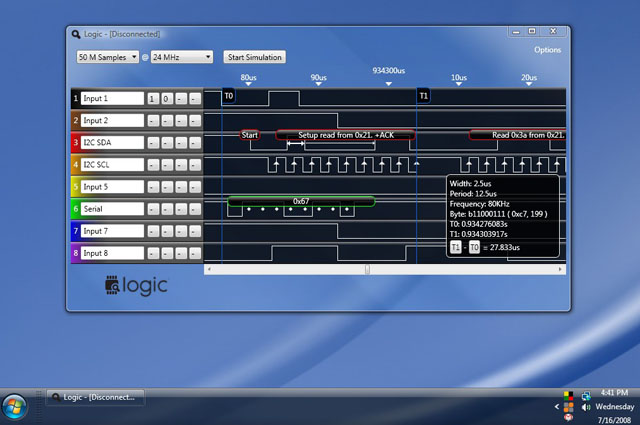

SPI信號分析: <以下是目標板上面的一段程序>

void LCD5110_Init(void)
{
    // 復位LCD5110 RST 引腳拉高
    LCD5110_RST_HIGH();
    LCD5110_SEND_CMD();
    lcd_cs_0();          //在此處觸發LA開始采樣.
    SPI2_SendByte(0x21); // 使用擴展命令設置LCD 模式
    SPI2_SendByte(0xC8); // 設置偏置電壓
    SPI2_SendByte(0x06); // 溫度校正
    SPI2_SendByte(0x13); // 1:48
    SPI2_SendByte(0x20); // 使用基本命令
    SPI2_SendByte(0x0C); // 設定顯示模式，正常顯示
    lcd_cs_1();
}

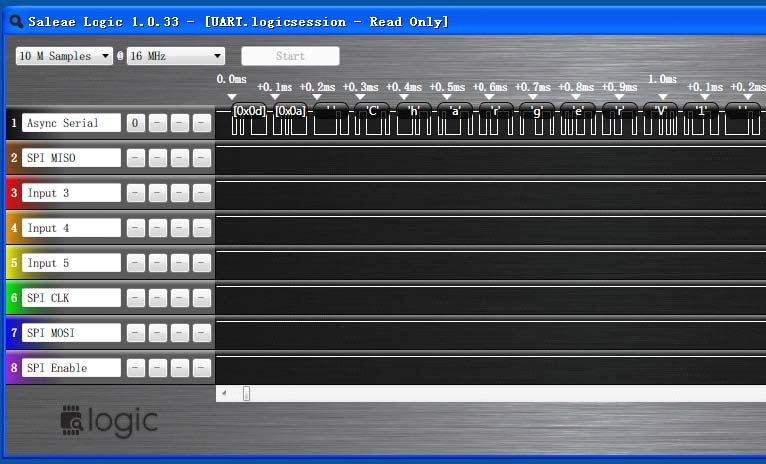

USART 信號分析: <以下是目標板上面的一段程序>

printf("\r\n ChargerV1 \r\n"); // 串口輸出一行字符串

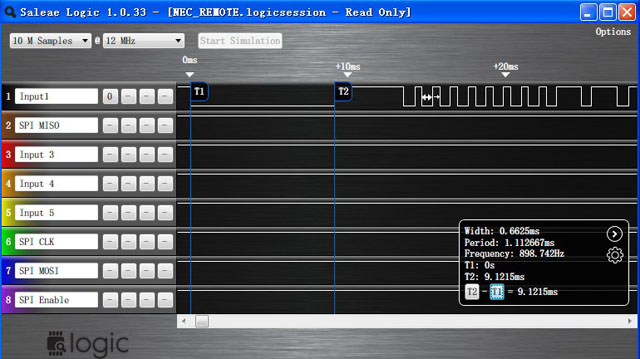

紅外遙控器信號分析

從圖中可以看這是一段NEC協議的紅外遙控信號.




主要附件使用說明:

1.10PIN杜幫接頭:

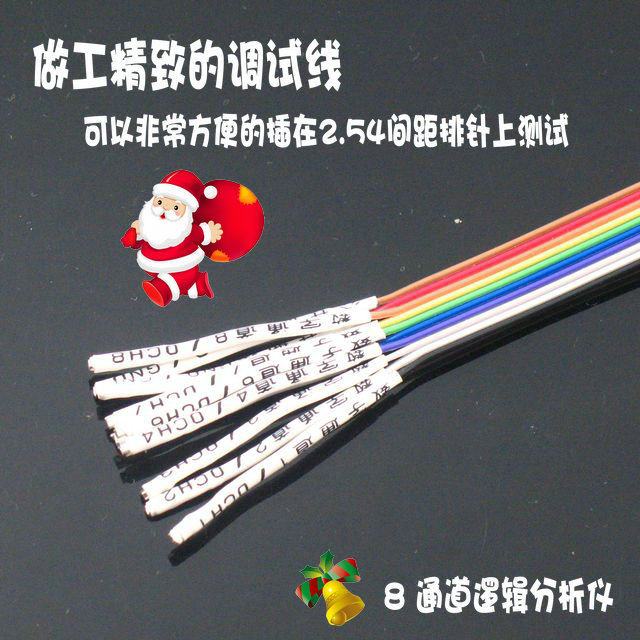

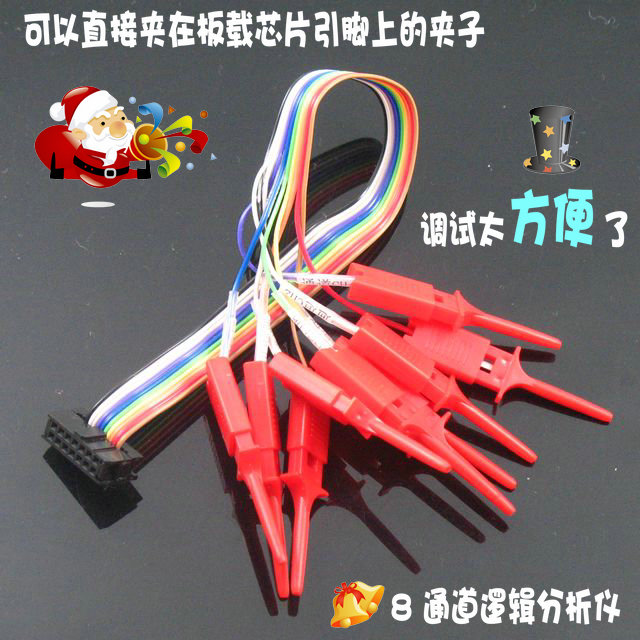

2.探針夾子:(直接夾在芯片腳上,使用方便,不破壞原電路)
3.探針環.(焊在電路板上面,造型精美,連接可靠)

－－－－－－－－－－－－－－－－－－－－－－－－－－

1.10PIN杜幫接頭:

2.探針夾子:(直接夾在芯片腳上,使用方便,不破壞原電路)




3.探針環.(焊在電路板上面,造型精美,連接可靠)





邏輯分析儀性能及參數:

·8 通道邏輯分析
·寬范圍輸入電平，支持 1.8V - 5V 電平
·高采樣速率，每通道都支持 24Mbps 高速采樣
·存儲深度 ∝ , 受限于實際物理內存, 一般為 10M - 50M
·通訊接口必須為 USB 2.0 hi-speed.



功能選擇方法:

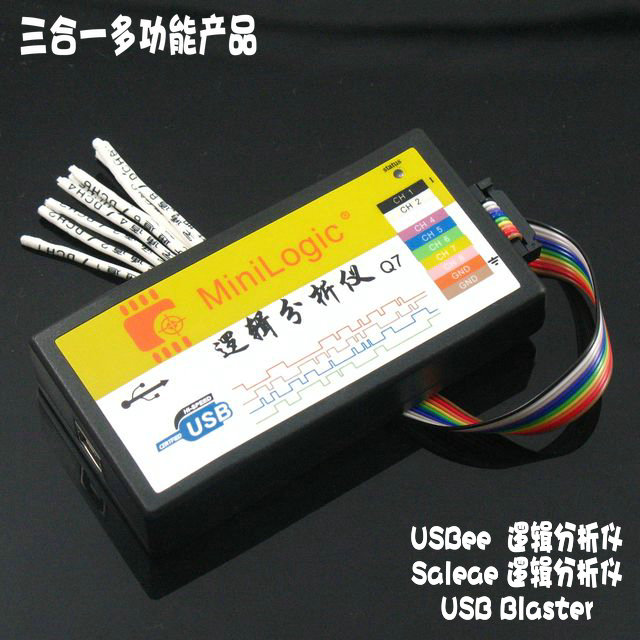

本工具具備3種功能(通過跳線選擇):

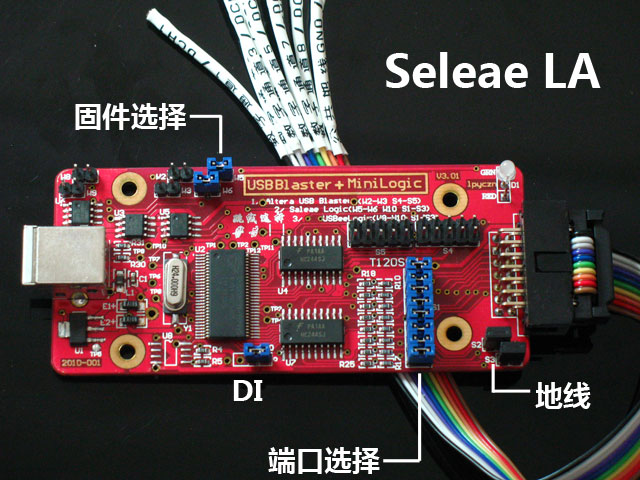

1. Saleae LA 邏輯分析儀:



跳線選擇如下:

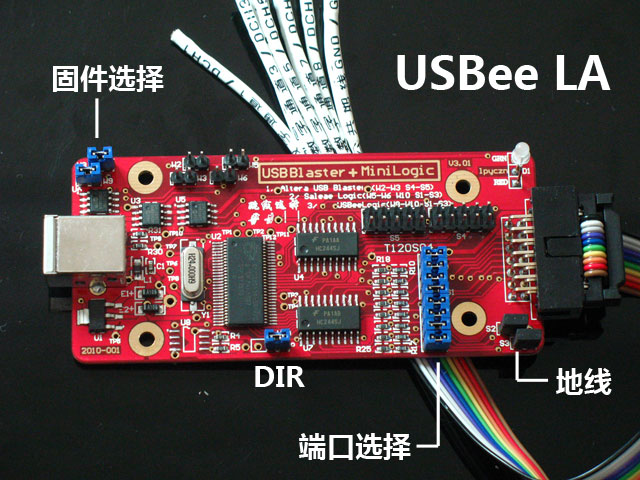

2.USBee LA 邏輯分析儀:

跳線設置如下:

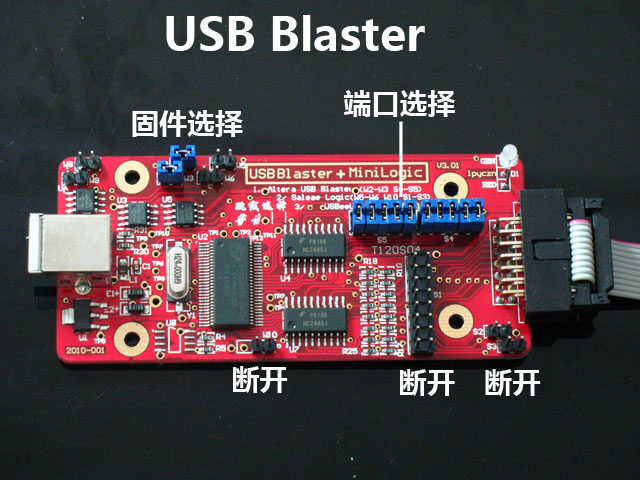

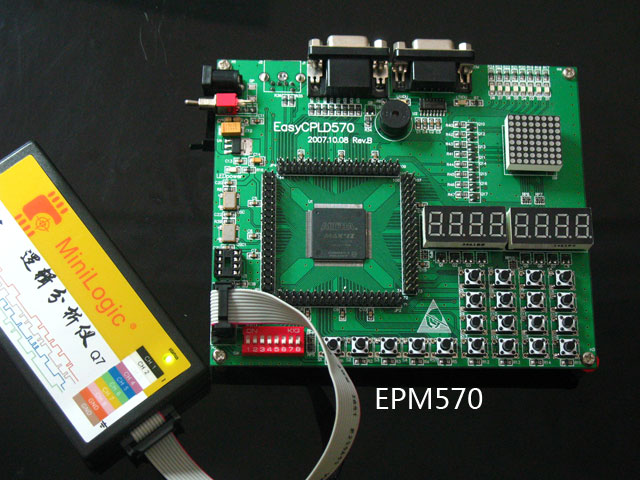

3. altera USB Blaster -- CPLD/FPGA下載/仿真工具:

跳線設置如下:

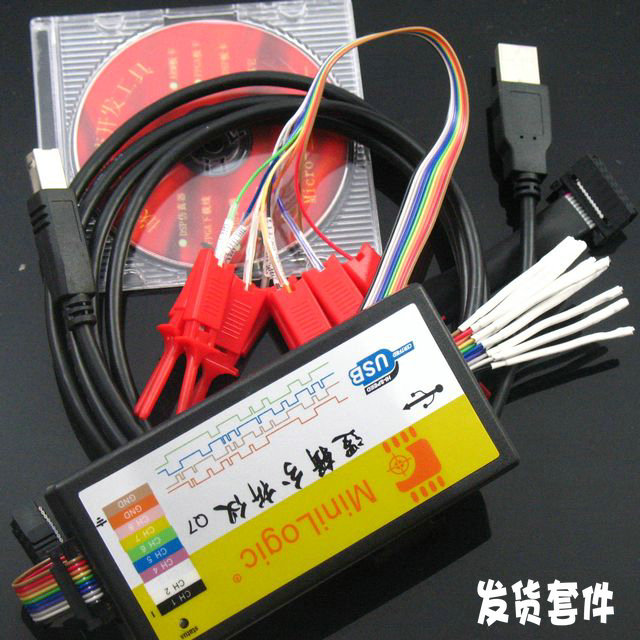

發貨附件清單:

·多功能邏輯分析儀主機一臺.
·USB 線一條(使用于USB2.0 hi-speed).
·10PIN 杜幫接頭(邏輯分析儀用).
·10PIN 探針夾子(邏輯分析儀用).
·探針環 10 枚.
·USB Blaster 10PIN下載線一條.
·光盤一張 (內含使用說明及教程).
