數據采集及回放系統

USB總線，5GHz采樣，8位，1GB存儲，4通道虛擬示波器

擁有4個通道，高達500 MHz 帶寬和 5 GS/s 實時采樣率，PicoScope 6000系列是名副其實的超級USB示波器。PC測試儀器領域的重大突破，PicoScope 6000 系列具有天下無敵的性能和你期待的所有功能。

生產廠商： 迪陽公司代理 產品型號： pico6403
產品簡介： 擁有4個通道，高達500 MHz 帶寬和 5 GS/s 實時采樣率，PicoScope 6000系列是名副其實的超級USB示波器。PC測試儀器領域的重大突破，PicoScope 6000 系列具有天下無敵的性能和你期待的所有功能。

售價：￥0

6000 系列 USB 示波器和數字轉換器

終極性能，物超所值

PicoScope 6000系列示波器和數字轉換器帶給你終極性能并且物超所值。如果你需要高性能USB示波器或高速USB數字轉換器，PicoScope 6000系列是你的選擇。

示波器

數字轉換器

其它型號多通道電腦示波器：

SE440: 4通道, 40MHz/s采樣, 256K存儲, 14位, 價格: 13000元

SE840: 8通道, 40MHz/s采樣, 256K存儲, 14位, 價格: 29800元

SE1640: 16通道, 40MHz/s采樣, 256K存儲, 14位, 價格: 68000元

SE3240: 32通道, 40MHz/s采樣, 256K存儲, 14位, 價格:120000元

SE6440: 64通道, 40MHz/s采樣, 256K存儲, 14位, 價格:198000元

詳細資料請索要：

6000 系列 USB 示波器


進入2010年度總決賽	PicoScope 6000系列示波器進入2011 Best in Test 獎決賽

擁有4個通道，高達500 MHz 帶寬和 5 GS/s 實時采樣率，PicoScope 6000系列是名副其實的超級USB示波器。

PC測試儀器領域的重大突破，PicoScope 6000 系列
具有天下無敵的性能和你期待的所有功能。

PicoScope 6000 系列示波器
包含5年免費保修！

產品系列	通道	帶寬	采樣率	記錄長度	分辨率 (加強)
PicoScope 6402	4通道+外部觸發+任意波形發生器	350 MHz	5 GS/s	32 MS	8 位 (12 位)
PicoScope 6403	4通道+外部觸發+任意波形發生器	350 MHz	5 GS/s	1 GS	8 位 (12 位)
PicoScope 6404	4通道+外部觸發+任意波形發生器	500 MHz	5 GS/s	1 GS	8 位 (12 位)

注釋:

所述的采樣率是指單通道使用

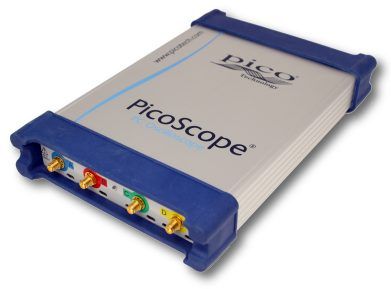

6000 系列 USB 數字轉換器

PicoScope USB 數字轉換器接收DC 至 1 GHz頻率范圍的電信號，采樣率達到5 GS/s，可把它們轉換為8位數值。生成的數據應用廣泛，包括研究和開發，調試，儀表化和測試。

PicoScope 6000 系列數字轉換器具有傳統數字轉換器相同的功能和參數，但是更便宜，占地方小，它們的USB接口不再需要專用大型機。

PicoScope 6000 系列數字轉換器包含5年免費保修

產品系列	通道	帶寬	采樣率	記錄長度	分辨率 (加強)
PicoScope 6407	4通道+外部觸發+任意波形發生器	1 GHz	5 GS/s	1 GS	8 位 (12 位)

注釋:

所述的采樣率是指單通道使用

6402，6403和6404示波器概述

4通道

350或500 MHz帶寬

5 GS/s實時采樣率

高達1 GS存儲器

內置函數和任意波形發生器

還需要我們多說?

20多年PC示波器的設計經驗和傾聽您的需要和要求造就了PicoScope 6000系列示波器 - USB示波器的最高水平！

高帶寬，高采樣率

具有350 MHz或500 MHz模擬帶寬再加上5 GS/s的實時采樣率，你的PicoScope 6000系列示波器能夠用200 ps時間分辨率顯示單穩脈沖。ETS模式極大提高最大采樣率，實現對重復性脈沖的最精細顯示。

緩存比任何其它示波器的都大

PicoScope 6403和6404與任何其它示波器相比，具有最深的緩存。其它示波器的最大分辨率比較高，但是如果沒有比較深的緩存就不能在長時基上實現這些最大分辨率。PicoScope 6403和6404巨大的1G樣本緩存，可以在5 GS/s采樣率時，下到20 ms/ div進行信號采集 - 這是一個200 ms的總間隔。管理所有這些數據需要一些強力工具，因此PicoScope示波器具有100 M倍的最大放大率，并有2種放大方法可選。有一套常規的放大按鈕，加上一個預覽窗顯示整個波形，同時你也可以簡單的拖放鼠
標來放大和還原顯示。

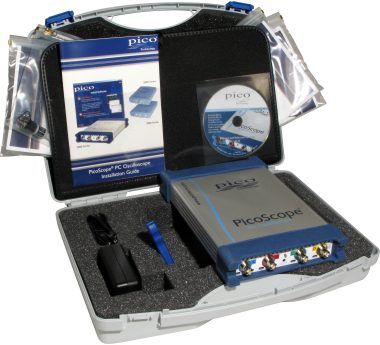

整套包含：

PicoScope 6000 系列示波器

4 x 10:1 示波器探頭#

USB 線

萬能 AC 電源

結實存放箱

PicoScope示波器軟件

免費軟件升級

5年保修

# 整套購買時才包含該探頭

先進觸發

除了具有傳統示波器的各種觸發模式之外，你的PicoScope 6000
系列示波器還內置了一套高級觸發模式捕捉你要求的數據。

自行設置探頭

定制探頭功能你自己可以修正特定探頭的增益，衰減，偏置和非線性，或者換算不同的測量單位。你可以存儲這些定義以備后用。已包含Pico標準探頭的定義。

快速觸發

PicoScope 6000系列示波器內含專用的觸發硬件極大降低兩次捕捉之間的死時間。因此你用短時基時就能夠在1 μs或更短的時間間隔采集數據，極大提高捕捉瞬間毛刺的機會。

高速數據采集

用我們提供的驅動和軟件開發包(SDK)，你可以寫自己的軟件或者接入常用的第三方軟件。如果1G樣本記錄長度還不夠，這些驅動支持數據流，這種模式不間斷捕捉數據通過USB口流入PC的RAM或硬盤，達到最大13 MS/s（根據PC的性能）速率。

超級性能，超級價值

擁有4個通道，高達500 MHz帶寬，5 GS/s實時采樣率和1 GS存儲器，使PicoScope 6000系列示波器成為超級USB示波器。

PC測試設備領域中的重大突破，PicoScope 6000系列示波器具有天下無敵的性能，還擁有你希望的所有功能。并且與其它廠家不同的是所有功能都包含在初始成本中（當增加新功能時，你只要下載最新的免費軟件）。

如果你想要超級性能和超級價值，你就需要PicoScope 6000系列示波器。

PicoScope 6000系列USB示波器包含一套全功能的軟件使你最大程度地發
揮示波器的功能。

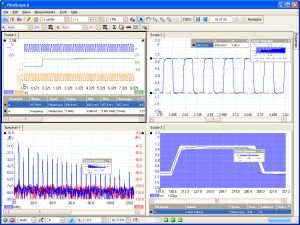

PicoScope示波器軟件是你的全面測試和測量實驗室，使用非常簡單方便。

點擊看大圖

啟動PicoScope，點擊自動設置，自動設置時基和觸發，你的PC馬上變成一臺功能強大的示波器。點擊余輝模式，你的示波器就變成傳統的熒光屏模擬示波器 - 特別適合于顯示復雜的模擬信號和捕捉毛刺。點擊頻譜模式，你的電腦就變成一臺FFT頻譜分析儀。等等……

任意波形和函數發生器

用PicoScope軟件你可以生成從DC to 20 MHz的標準波形或者用內置的12位, 200 MS/s任意波形發生器(AWG)生成你自己定義的波形。你可以用內置的任意波形發生器編輯器輸入任意波形文件或者拖放他們。

PicoScope 6 軟件包括下列功能：

10000個波形緩存

高級觸發

高級縮放控制

任意波形發生器

自動安排坐標軸

自動設置

自動測量

AWG編輯器

CMD-line文件轉換

連續流模式

可定制探頭

數字余輝模式

輕松數據導出

等效采樣

免費升級

線性插值

低通濾波

波罩測試

數學函數

快速觸發模式

參照波形

分辨率增強

串行解碼

信號發生器

Sin(x)/x插值

頻譜分析模式

XY示波器模式

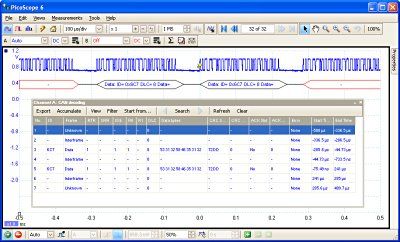

CAN總線解碼

PicoScope 6000系列示波器可用于串行解碼，因為它們的深度緩存能夠采集不間斷的長數據序列。PicoScope 6403和6404能夠采集數秒幾千數據幀到它的10億樣本存儲器內，并且能夠4個通道同時對4路總線進行解碼。

PicoScope 軟件用兩種格式顯示解碼后的數據：“在觀察窗內”，“在窗口內”，或者同時使用這兩種格式。"在觀察窗內“格式顯示解碼的數據在波形下面，基于相同的時間軸，同時用紅色標記錯誤幀。你可以放大這些數據幀來查找波形上的噪音或者失真。

”在窗口內“格式顯示被解碼真的列表包括數據和所有錯誤標識場和標識符。你也可以設置過濾條件來顯示你需要的幀，或者搜索特定屬性的幀，或者定義一個啟動模式，程序將在列出數據表之前進行等待。

數字低通過濾

PicoScope 6000示波器的每個輸入通道都有它自己的低通濾波器，利用獨立的可調的從 1 Hz到滿帶寬的截止頻率。這使你能夠過濾掉所選通道上的噪音同時在所有其它輸入通道上觀察高帶寬信號。

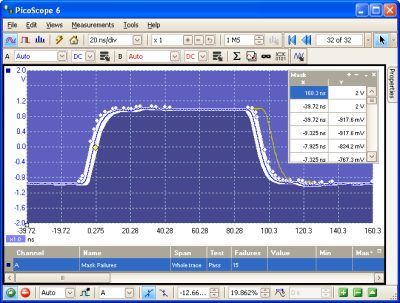

波罩容限測試

該功能特別適用于生產和調試環境。從正常工作的系統中捕捉信號，PicoScope軟件將根據你指定的容差在該信號的周圍畫一個遮罩。接到被測系統，PicoScope軟件將把落在遮罩區域外的波形變亮。變亮的細節存留在顯示器上，使示波器捕捉間歇性的毛刺，同時你又可以做其它事情。測量窗口讀取故障數量，并且同時顯示其它測量值和統計數據。

數值和繪圖遮罩編輯器（如圖所示）可以獨立使用或者組合使用，使你能夠輸入準確的遮罩參數和修改現有的遮罩。你可以輸入和輸出遮罩文件。

功能豐富但速度不減和更易用

盡管具有很多先進的功能和特點，PicoScope軟件仍然很快和易用。即使你已經使用傳統的“旋鈕加按鍵”示波器很多年，PicoScope軟件直觀的控件和熟悉的視窗用戶界面使它非常容易使用。

PicoScope軟件定期升級，增加新功能和不斷改進。這些你可以從我們的網站上免費下載，保證你的示波器始終擁有最新功能和不斷升級。

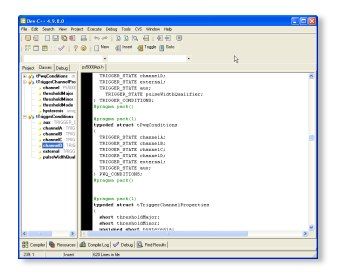

軟件開發包

你的PicoScope示波器帶有軟件開發包(SDK)。該包中有一系列軟件驅動和例程，你可以用來寫自己的軟件或者在第三方軟件上使用PicoScope示波器。

PicoScope 6000 系列高性能示波器參數

示波器 - 垂直
型號	PicoScope 6402	PicoScope 6403	PicoScope 6404
帶寬	350 MHz (-3 dB)，采用TA101探頭或者50 Ω設置; 可切換20 MHz帶寬限制器		500 MHz (-3 dB) ，采用 TA133 探頭或者 50 Ω 設置; 可切換 25 MHz 帶寬限制器
上升時間（10% 至 90%，計算值）	1.0 ns		700 ps
輸入通道	4
垂直分辨率	8 位
增強垂直分辨率	12 位
DC 精度	±3%
輸入靈敏度	1倍縮放時，10 mV/div 至 4 V/div
輸入特性	1 MΩ 并聯 15 pF (AC or DC) 或 50 Ω ( 只是 DC )		1 MΩ 并聯 11 pF (AC 或 DC) 或 50 Ω ( 只是 DC )
輸入類型	單端，BNC接頭
輸入耦合	軟件可選AC/DC
輸入范圍 (滿量程)	±50 mV to ±20 V 分為 9 個量程 ( 可達 ±5 V 在選擇 50 Ω 輸入時)
模擬偏置范圍 50 mV 至 200 mV 500 mV 1 V 2 V 5 V 10 V 20 V	±0.5 V ±2.5 V ±2.5 V ±2.5 V ±20 V (50 Ω ±0.5 V) ±20 V ±20 V		±2 V ±10 V (50 Ω ±5 V) ±10 V (50 Ω ±4.5 V) ±10 V (50 Ω ±3.5 V) ±35 V (50 Ω ±0.5 V) ±30 V ±20 V
過載保護	±100 V to 地 (1 MΩ 輸入), 5.5 V RMS (50 Ω 輸入)

示波器 - 水平
最大采樣率（單觸發） 1通道在用 2通道在用 3或4通道在用	5 GS/s 2.5 GS/s 1.25 GS/s
最大采樣率（重復信號）	50 GS/s		TBC
最大采樣率（連續流動模式）	1 MS/s 使用 PicoScope 示波器 13 MS/s 使用附帶的 SDK (取決于 PC )
緩存 (在工作通道之間共享)	32 MS	1 GS
波形緩存	可達 10,000 個波形
時基范圍 Real–time ETS	10 ns/div to 200 s/div 1 ns/div to 200 s/div		10 ns/div to 200 s/div TBC
時基精度	5 ppm

觸發
源	任何輸入通道或者AUX輸入
基本觸發	自動，快速，重復，單次，無
高級觸發	上升沿，下降沿，邊沿帶磁滯, 邏輯電平，脈沖寬度, 矮脈沖, 漏失, 開窗, 延時
觸發電平	所選的電壓量程全部可調
觸發器重新預準備時間	在最快時基下小于 1 μs
最大觸發前延遲	可達到 100% 的捕獲大小
最大觸發后延遲	長至 40 億個樣本

任意波形發生器
任意波形緩存	16384 個采樣點
標準波形	正弦波, 方波, 三角波, 斜波(上/下), sin (x)/x, 高斯, 半-正弦波, 白噪音, DC 電平
帶寬	DC to 20 MHz
采樣率	200 MS/s
輸出特性	BNC, 50 Ω
分辨率	12 位
DC 精度	1%
振幅范圍	±250 mV to ±2 V (±2.5 V 帶DC偏置)
DC 偏置	±1 V (最大組合輸出 ±2.5 V)

輔助輸入 (AUX)
輸入阻抗	50 Ω
輸入耦合	DC
最大輸入電壓	±5 V
輸入閾值	±1 V

探頭校準輸出
信號輸出類型	1 kHz方波, 2 V 峰-峰, 600 Ω

頻譜分析儀
帶寬	350 MHz
頻率范圍	DC to 350 MHz
最大二進制數	1,048,576
顯示模式	幅值, 峰值保持, 平均
窗口類型	矩形、高斯、三角形、布萊克曼、布萊克曼-哈里斯、漢明、漢恩、平頂

PC 要求
最小	處理器: Pentium II處理器或同級內存: 64 MiB (XP) / 512 MiB (Vista) / 1 GiB (Win 7) 最小操作系統: 32 or 64-bit edition of Microsoft Windows XP SP2, Vista or Windows 7 端口: USB 2.0 compliant port
建議	處理器: 2 GHz Pentium IV 處理器或同級內存: 256 MiB (XP) / 1 GiB (Vista / Win 7) 操作系統: 32 or 64-bit edition of Microsoft Windows XP SP2 (or above), Vista or Windows 7 端口: USB 2.0兼容口

環境
操作環境溫度范圍 Humidity	0 °C 至 45 °C (15 °C至40 °C對于標稱精度) 5% to 80% RH, 非冷凝
存放環境溫度范圍濕度	-20 至 +60°C 5 至 95% RH, 非冷凝

物理尺寸
尺寸	255 x 170 x 40 mm (大約10 x 6.7 x 1.6 in)	280 x 170 x 40 mm (approx 11 x 6.7 x 1.6 in)
重量	<1千克 (大約2.2 lb)	1.3 kg (approx 2 lb 14 oz)

軟件
PicoScope 6 for Windows	PicoScope 6軟件是你全面的測試和測量實驗室。功能包括：捕捉模式 - 示波器，頻譜分析儀和,余輝模式。數學通道 - 求反數，加法，減法，乘法和除法通道，或者用標準的四則運算，指數和三角函數生成你自己的函數。波罩容限測試 - 合格/不合格, 不合格計數, 總數 串行解碼 - 串行總線數據解碼，例如 I2C，CAN總線等等自動測量示波器模式: AC RMS, 周期, DC平均, 占空比, 下降率, 下降時間, 頻率, 高脈沖寬度, 低脈沖寬度, 最大, 最小, 峰與峰, 上升時間和上升率頻譜模式: 峰值上的頻率, 峰值上的振幅, 總功率, 總諧波失真(THD), 總諧波失真加噪音(THD+N), 無雜散動態范圍(SFDR), 信號+噪音+信號失真+信噪比(SINAD), 信噪比(SNR)和互調失真(IMD)。輸出數據格式 - Comma separated values (CSV), tab delimited (TXT), windows bitmap (BMP), graphics interchange format (GIF), portable network graphics (PNG), MATLAB 4 format (MAT)。 PicoScope 6軟件的詳細介紹 >
軟件開發包	適用于各種編程語言的驅動和樣例代碼不斷增加。

語言支持
軟件 PicoScope 6	全面支持: English, Fran?ais, Deutsch, Italiano, Espa?ol 菜單和對話支持: 中文 (簡體), 正體中文 (繁體), e?tina, Dansk, suomi, Ελληνικ, Magyar, Norsk, Polski, Português, roman, Русский, Svenska, Türk?e
文檔用戶指引安裝指引編程指引	English English, Fran?ais, Deutsch, Italiano, Espa?ol English

常規
附加硬件（內含）	PicoScope 6 軟件光盤，用戶手冊，USB 2.0 線，存放箱
PC接口	USB 2.0 (USB 1.1兼容) - 包含線纜
電源 AC 適配器	12 V ±2 V @ 3.5 A 提供外部適配器(適合于USA, UK, Europe和Australasia)
符合	歐洲 EMC 和 LVD 標準 FCC 法規 Part 15 Class A RoHS 兼容
保修	5 年

注意: 當使用PicoScope 6軟件時，標稱的參數才適用。
