CAN/LIN 訓練系統 / CAN BUS / LIN BUS 汽車通訊網絡訓練系統
生產廠商： 迪陽公司
產品型號： MP-CAN-BGC
產品簡介： 汽車通訊網路訓練系統主要使用車用電子網絡CAN Bus與LIN Bus達成各個不同功能節點之訊息通訊，另有PC端軟件可進行CAN Bus Baud Rate調整、訊息監控和模塊控制。
產品簡介： 汽車通訊網路訓練系統主要使用車用電子網絡CAN Bus與LIN Bus達成各個不同功能節點之訊息通訊，另有PC端軟件可進行CAN Bus Baud Rate調整、訊息監控和模塊控制。
售價：￥0

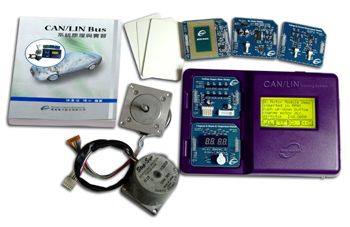

CAN/LIN 訓練系統 / CAN BUS / LIN BUS 汽車通訊網路訓練系統
-big.jpg)
車用電子一向在乎的就是"高精準度"，"高效率"和"零錯誤"。這也是為什么汽車電子應用在其它的產業時有著不容小覷的實力。
控制局域網絡 (Controller Area Network, CAN)是一個針對車內網絡設計的高密度的串(序)列總線系統。它突破了傳統汽車點對點的電子連結，大幅度的降低成
本，復雜度，體積，重量，以及大大提升了電子裝置間的穩定度和可信度。
而區域互聯網絡 (Local Interconnect Network, LIN)是個低價位的初階多任務通訊網路。它也是針對汽車網絡所建立的局部控制標準。雖說CAN具有建構高頻寬的高階網絡功能，但對于簡單裝置的控制如座椅及后視鏡控制…等，LIN已足夠達成高效益的通訊作業。
CAN原本是為了汽車網絡所設計的，最近十幾年來,已有越來越多其它相近的產業重視CAN的應用潛力，如電車、鐵路、地下化捷運、火車、飛機…等。CAN甚至
已應用在醫療裝置、相機、自動門、‧‧‧多的不勝枚舉。
利用"汽車通訊網路訓練系統"，提升競爭力，操控未來!
汽車通訊網路訓練系統主要使用車用電子網絡CAN Bus與LIN Bus達成各個不同功能節點之訊息通訊，另有PC端軟件可進行CAN Bus Baud Rate調整、訊息監控
和模塊控制。
本系統共分成三部份，一為嵌入式硬件，二為嵌入式軟件，三為PC端軟件。
一、嵌入式硬件包含主控制板與模塊板
(1) 主控制板具多組電壓供應功能并提供各種接口如USB、ICSP、D-Sub 9-Pin RS232、
CAN bus、LIN bus、 Mini DIN 6-Pin(GPS用)、SPI bus + I2C bus連接座(二組并
聯供Debug用)、128×64圖形式液晶顯示模塊含觸控面板、 二個模塊板連接座。
(2) 主控制板中含兩顆E2PROM（儲存容量16Kbit），分別為SPI與I2C通訊接口，以上二
個接口皆連接至外部連接座（簡易牛角10P），供外部工具BUS除錯與燒錄數據用。
(3) 本系統共提供八種不同功能之模塊板及應用模塊
7-Seg LED/Buzzer/Temperature Sensor模塊
DC Motor模塊 (含馬達)
Stepping Motor模塊 (含馬達)
Voltage/Current Measurement 模塊 (含Cable)
RFID模塊 (含Tag × 3)
Super 201-PIC based CAN應用模塊
GPS CAN應用模塊
GPRS/GSM CAN應用模塊
(4) 可配接之CAN Adapter及分析軟件: (選配)
Kvaser USB CAN II HS/HS (或HS/LS;HS/SWC) + X-Analyser Analysis Software
二、嵌入式軟件
USB接口通訊程序：提供與 PC USB通訊Sample Code。
CAN接口通訊程序：提供CAN 通訊Sample Code。
RS232接口通訊程序：提供RS232 通訊Sample Code。
LIN接口通訊程序：提供LIN Master / Slave Sample code。
模塊板控制程序：提供可控制各模塊之Sample code。
三、PC端軟件
USB功能：Plug & Play PC端驅動程序可與主控制板USB端口通訊。
CAN功能：可設定CAN Baud Rate、訊息清單及訊息發送
（由主控制板CAN節點傳送/接收）功能。
（由主控制板CAN節點傳送/接收）功能。
LIN功能：可設定LIN Baud Rate、訊息清單（由主控制板LIN節點接收）功能。
模塊板功能：可監控各模塊板功能。
可與各種接口之CAN Adapter配合作訊息收/送功能。
