五合一多功能虛擬儀器
生產廠商： 迪陽公司專賣
產品型號： MI1000
產品簡介： 數字示波器：邏輯分析儀：32通道輸入。 信號發生器：?jiǎn)瓮ǖ溃a型發生器：16通道輸出，協議分析：A/D總線、UART、I2C、SPI等。FFT頻譜分析，多種協議分析，提供二次開發函數接口
產品簡介： 數字示波器：邏輯分析儀：32通道輸入。 信號發生器：?jiǎn)瓮ǖ溃a型發生器：16通道輸出，協議分析：A/D總線、UART、I2C、SPI等。FFT頻譜分析，多種協議分析，提供二次開發函數接口
售價：￥9800
MI1000五合一多功能虛擬儀器，揉合了日常電路調試過程中所需的信號產生、測量等多種功能。

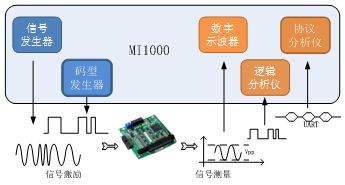

其構建了一個功能強大的閉環測試系統，既有數字、模擬信號的激勵，亦有數字、模擬信號的檢測，且邏輯分析儀還嵌入了常用信號的協議分析功能。
五種功能有機地結合在一起，功能模塊間可協同工作，控制簡單，觀測方便，在有效地節約工作臺面積的同時，也為信號調試提供了極具性價比的儀器解決方案。作為一款虛擬儀器，其充分利用了上位機強大的數據處理能力，為用戶預留二次開發的程序接口。
集五種儀器于一身，極具性價比：
數字示波器：雙通道， 60MHz帶寬，4M最大儲存深度。
邏輯分析儀：32通道輸入。
信號發生器：?jiǎn)瓮ǖ溃罡?/span>40MHz正弦波輸出，支持多種信號調制。
碼型發生器：16通道輸出，多種跳轉指令，用于數字信號激勵。
協議分析：A/D總線、UART、I2C、SPI等。
波形參數測量
FFT頻譜分析
多種協議分析
固件實時更新
提供二次開發函數接口
|
器配置
|
性能參數
|
MI1061(教學型)
|
MI1062(研發型)
|
|
數字示波器
|
實時采樣率(Max)
|
100MSa/s
|
|
|
|
等效采樣率(Max)
|
20GSa/s
|
|
|
|
帶寬
|
60MHz
|
|
|
|
儲存深度
|
1Mpts
|
4Mpts
|
|
邏輯分析儀
|
實時采樣率(Max)
|
100MSa/s
|
|
|
|
測量通道
|
32
|
|
|
|
儲存深度
|
1Mpts
|
4Mpts
|
|
協議分析儀
|
A/D總線、UART、I2C、SPI
|
||
|
碼型發生器
|
通道數量
|
16
|
|
|
|
采樣點儲存深度
|
2Kpts
|
|
|
|
指令控制方式
|
直接跳轉、計數跳轉、事件跳轉與等待
|
|
|
|
輸出信號電平
|
5V、3.3V、Hi-Z
|
|
|
信號發生器
|
采樣頻率
|
100MSa/s
|
|
|
|
垂直分辨率
|
10bit
|
|
|
|
采樣點儲存深度
|
2Kpts
|
|
|
|
輸出類型
|
Normal、FM、AM、PM、FSK、PWM、Sweep、Burst、Noise、Arb、Pluse、DC
|
|
|
|
輸出阻抗
|
50Ω
|
|
|
|
輸出幅值
|
10Vpp(高阻)
|
|
|
|
輸出信號頻率
|
正弦波 100uHz～40MHz
方波 100uHz～2MHz 鋸齒波 100uHz～1MHz Arb 100uHz～1MHz |
|
