（五合一）多功能虛擬組合儀器

數字示波器：雙通道， 60MHz帶寬，4M最大儲存深度。邏輯分析儀：32通道輸入。信號發生器：單通道，最高40MHz正弦波輸出。碼型發生器：16通道輸出。協議分析：A/D總線、UART、I2C、SPI等。波形參數測量。FFT頻譜分析。多種協議分析。提供二次開發函數接口

生產廠商： 迪陽公司專賣 產品型號： M1-1000
產品簡介： 數字示波器：雙通道， 60MHz帶寬，4M最大儲存深度。邏輯分析儀：32通道輸入。信號發生器：單通道，最高40MHz正弦波輸出。碼型發生器：16通道輸出。協議分析：A/D總線、UART、I2C、SPI等。波形參數測量。FFT頻譜分析。多種協議分析。提供二次開發函數接口

售價：￥9800

MI1000五合一多功能虛擬儀器，揉合了日常電路調試過程中所需的信號產生、測量等多種功能。

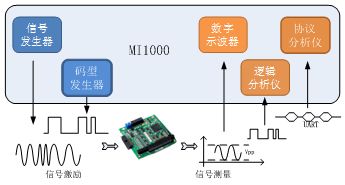

其構建了一個功能強大的閉環測試系統，既有數字、模擬信號的激勵，亦有數字、模擬信號的檢測，且邏輯分析儀還嵌入了常用信號的協議分析功能。

五種功能有機地結合在一起，功能模塊間可協同工作，控制簡單，觀測方便，在有效地節約工作臺面積的同時，也為信號調試提供了極具性價比的儀器解決方案。作為一款虛擬儀器，其充分利用了上位機強大的數據處理能力，為用戶預留二次開發的程序接口。

集五種儀器于一身，極具性價比：

數字示波器：雙通道， 60MHz帶寬，4M最大儲存深度。

邏輯分析儀：32通道輸入。

信號發生器：單通道，最高40MHz正弦波輸出，支持多種信號調制。

碼型發生器：16通道輸出，多種跳轉指令，用于數字信號激勵。

協議分析：A/D總線、UART、I²C、SPI等。

波形參數測量

FFT頻譜分析

多種協議分析

固件實時更新

提供二次開發函數接口

器配置	性能參數	MI1061(教學型)	MI1062(研發型)
數字示波器	實時采樣率(Max)	100MSa/s
	等效采樣率(Max)	20GSa/s
	帶寬	60MHz
	儲存深度	1Mpts	4Mpts
邏輯分析儀	實時采樣率(Max)	100MSa/s
	測量通道	32
	儲存深度	1Mpts	4Mpts
協議分析儀	A/D總線、UART、I²C、SPI
碼型發生器	通道數量	16
	采樣點儲存深度	2Kpts
	指令控制方式	直接跳轉、計數跳轉、事件跳轉與等待
	輸出信號電平	5V、3.3V、Hi-Z
信號發生器	采樣頻率	100MSa/s
	垂直分辨率	10bit
	采樣點儲存深度	2Kpts
	輸出類型	Normal、FM、AM、PM、FSK、PWM、Sweep、Burst、Noise、Arb、Pluse、DC
	輸出阻抗	50Ω
	輸出幅值	10Vpp(高阻)
	輸出信號頻率	正弦波 100uHz～40MHz 方波 100uHz～2MHz 鋸齒波 100uHz～1MHz Arb 100uHz～1MHz
