數據采集及回放系統

USB口(五合一)1GHz虛擬示波器+32邏輯分析儀

2通道20G等校+單CH:1GHz,雙CH:500MHz數字示波器+16或32通道邏輯分析儀+170MHz頻譜儀+6位半頻率計數,+時鐘振蕩分析儀,1024K存儲深度,DLL二次開發

生產廠商： 臺灣克拉克公司 產品型號： DSO2902GM2/1M
產品簡介： 2通道20G等校+單CH:1GHz,雙CH:500MHz數字示波器+16或32通道邏輯分析儀+170MHz頻譜儀+6位半頻率計數,+時鐘振蕩分析儀,1024K存儲深度,DLL二次開發

售價：￥6900

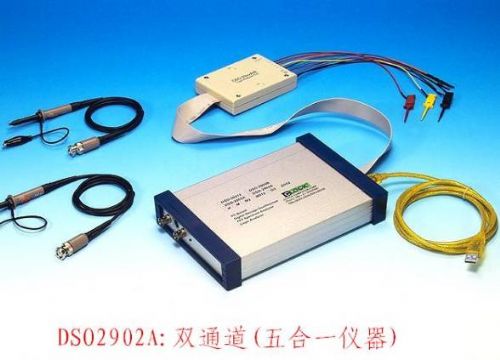

DSO-2902AM2、DSO2902AG2 (2通道高性能、高配置)

USB口:雙通道1GHz/s采樣數字示波器+16或32通道邏輯分析儀+頻譜分析儀+頻率計+時鐘振動分析儀

DSO-2904AM2、DSO2904AG2 (4通道高性能、高配置)

USB口:四通道1GHz/s采樣數字示波器+32通道邏輯分析儀+頻譜分析儀+頻率計+時鐘振動分析儀

雙通道組合儀器中英文軟件界面

示波器加邏輯分析儀 X-Y繪圖 FFT頻譜分析

DSO2902A M系列、G系列,DSO2904A M系列、G系列,B系列產品具有高達1Gsa/s采樣速率,20GHz/s重復采樣和高達2MB存儲深度,先進的觸發和多窗口操作及其它許多高級測量功能。它是一款真正高檔的綜合虛擬儀器,且性價比極高.與惠譜HP6464XX系列臺式機功能類

似，性能超群，而價格僅是它的1/8。

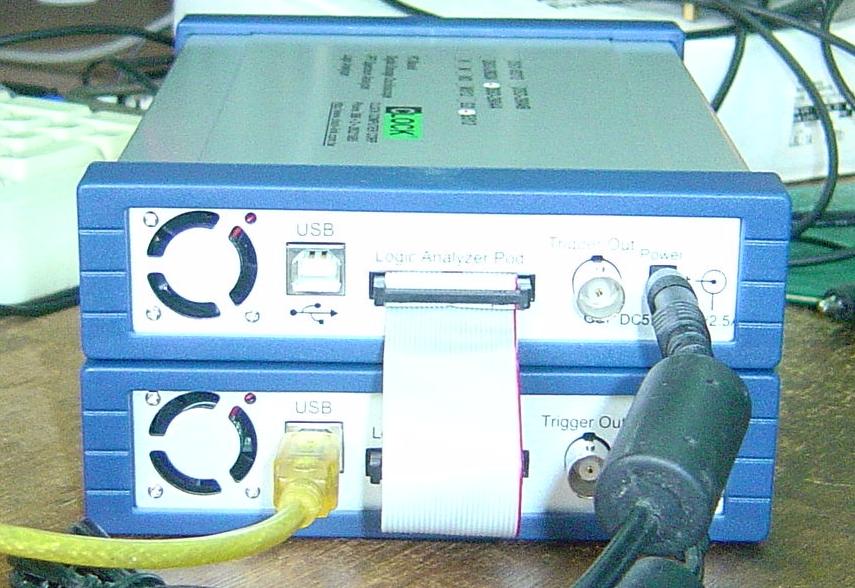

如果要8通道同步采集，可二臺DSO2904A 構成8通道高速采集卡。見下圖：

虛擬示波器的品質就在于瞬態捕捉能力(單次觸發),DSO2902A/DSO2904A產品系列具有極強,世界級的單次捕捉功能.

型號	采樣速率	存儲深度	說明	價格
DSO-2902AM2/512K USB2.0接口 (雙通道)	單通道實時500MSa/s 雙通道實時250MSa/s 等效采樣20 GSa/s	雙通道: 512K 單通道: 1024K	2通道示波器+16通道邏輯分析儀2級觸發+頻譜儀+頻率計 125MHz帶寬	3900元經銷商性價 比優
DSO-2902AG2/1024K USB2.0接口 (雙通道)	單通道實時1GSa/s 雙通道實時500MSa/s 等效采樣20 GSa/s	雙通道: 1024K 單通道: 2048K	2通道示波器+32通道邏輯分析儀2級觸發+頻譜儀+頻率計 170MHz帶寬	4900元經銷商
DSO2904AM2/512K USB2.0接口 (雙通道)	雙通道實時500MSa/s 四通道實時250MSa/s 等效采樣20 GSa/s	四通道: 512K 雙通道: 1024K	4通道示波器+32通道邏輯分析儀2級觸發+ 頻譜儀+頻率計 125MHz帶寬	7800元經銷商
DSO2904AG2/1024K USB2.0接口 (四通道)	雙通道實時1GSa/s 四通道實時500MSa/s 等效采樣20 GSa/s	四通道: 1024K 雙通道: 2048K	4通道示波器+32通道邏輯分析儀2級觸發+ 頻譜儀+頻率計, 170MHz帶寬	8800元經銷商
DSO2904BG512/4096K USB2.0接口 (四通道)	雙通道實時1GSa/s四通道實時500MSa/s等效采樣20 GSa/s	四通道:4096K雙通道: 8192K	4通道示波器+32通道邏輯分析儀512級觸發+ 頻譜儀+頻率計,170MHz帶寬	12800元經銷商
DSO-50212/2048K USB2.0接口 (雙通道)	單通道實時1GSa/s 雙通道實時500MSa/s 等效采樣20 GSa/s	雙通道: 2048K	2通道示波器+12通道邏輯儀+ 頻譜儀+頻率計,200MHz帶寬	19800元經銷商

與同類低端虛擬示波器比較

型號:	采樣速率	存儲 深度	觸發 功能	小信號 處理	頻譜功能	二次開發
DSO2902A	1GMHz/s	1024k 2048k	強 大	處理很好	多種分析	強
DSO50212	1GMHz/s	2048k	強 大	處理很好	多種分析	強
其它DSO	< 200MHz	< 128k	弱	很差	一種	沒有

DSO2902A-M512 / DSO2902A-M2二通道組合儀器：

型號	DSO-2902A-M2[500MHz]		注釋
采樣速率	所有通道1Sa/s 到 250MSa/s 1,2,5 步單通道500 MSa/s 1,2,5 步等效采樣20 GSa/s		內時鐘
外時鐘	從 0 到110MHz,200Kohm//4pF, ±50VMax		從D0通道
記錄長度	雙通道時是:2K/8K/256K/最長512K 單通道時是:1K/8K/128K/最長1 Mega		點
模擬通道	A1,A2		2通道
輸入帶寬	DC- 125MHz		BNC連接
輸入阻抗	1Mohm//15pF
最大輸入電壓	±50v (瞬態100v )
模/數轉換A/D	8位分辨率, 兩個通道同時采樣
靈敏度	10mv/每格到 4v/每格（在輸入BNC處）		在探頭 1:1
低頻響應（交流耦合，-3dB）	≤1 Hz（在BNC上）
觸發電平	512級 (由512條件觸發)	2級 (由二個條件觸發)
觸發模式	邊沿觸發、斜率觸發、512級帶交替觸發,預觸發,脈沖觸發,TV觸發,觸發記數,I2C,SPI,UART
觸發源	CH1、CH2、Ext、AC Line、邏輯輸出
重復采樣方式	直到20GHz
采樣方式	實時采樣＋等效采樣
平均值	所有通道同時達到N次采樣后，N次數可在2、4、8、16、32、64、128和256之間選擇
采樣率和延遲時間精確度	±100 ppm（任何≥1 ms的時間間隔）
時間間隔（△T）測量精確度（滿帶寬）	單次：±（1采樣間隔時間+100 ppm×讀數+0.6 ns） >16個平均值：±（1采樣間隔時間+100 ppm×讀數+0.4 ns）
光標顯示	光標間電壓差（△V）光標間時間差（△T） △T的倒數（Hz）（1/△T）觸發光在時間軸的位置,標波形點的電壓值和時間值, 允許在自動測量時顯示光標,點、線、點與線顯示,濾波和持續跟蹤
頻譜析FFT	110MHz (快速富立葉變換) 七種窗函數,四種增益類型
電子記數	最大7位半數字分辨率
X-Y繪圖	允許圖形從一個通道到另一個通道
數學運算	+, -
多窗口	有
自動測量	峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2、延遲1→2的測量
操作	鼠標

數字通道	D0-D15 (16個通道) [有8個通道觸發]		邏輯分析 POD盒
輸入帶寬	DC-100MHz
采樣速率	125MHz
記錄長度	256K
輸入阻抗	200Kohm//4pF
最大輸入電壓	連續±50v (瞬態100v )
門限電平	-1.8v ~~ +4.5v TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V		由36mv步
觸發限定	0, 1, X (don't care) 設置對所有數字通道
支持電源	DC適配器 5.4V/2.4A 耗電小于:14W
探頭補償器輸出	輸出電壓（典型的）約3 V，峰-峰值≥1 MΩ負載時,頻率（典型的） 1 kHz
與PC接口	USB1.1/2.0
溫度范圍	操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃
濕度范圍	+35 ℃以下：≤90％ , +35 ℃–+40 ℃：≤60％相對濕度
海拔高度	操作3,000米以下,非操作15,000米以下
儀器重量	1.4公斤
尺寸	230mm135mm35mm		鋁合金外殼
附件	邏輯POD盒,探頭(1:1,10:1)*2根,USB2.0電纜1根,用戶手冊一冊.彩色線同測試夾10套,CD軟件光盤一張,DC電源一個.
效準間隔期	建議校準間隔期為一年

DSO2902A-G512 / DSO2902A-G2二通道組合儀器:：

型號	DSO-2902A-G2[1GMHz]		注釋
采樣速率	所有通道1Sa/s 到 500MSa/s 1,2,5 步單通道1G MSa/s 1,2,5 步等效采樣20 GSa/s		內時鐘
外時鐘	從 0 到150MHz,200Kohm//4pF, ±50VMax		從D0通道
記錄長度	單通道時是:2K/8K/256K/ 2Mega 雙通道時是:1K/8K/128K/ 1Mega		點
模擬通道	A1,A2		2通道
輸入帶寬	DC- 170MHz		BNC連接
輸入阻抗	1Mohm//15pF
最大輸入電壓	±50v (瞬態100v )
模/數轉換A/D	8位分辨率, 兩個通道同時采樣
靈敏度	10mv/每格到 4v/每格		在探頭 1:1
觸發電平	512級(由512條件觸發)	2級(由2條件觸發)
觸發模式	邊沿觸發、斜率觸發、512級帶交替觸發,預觸發,脈沖觸發,TV觸發,觸發記數,I2C,SPI,UART
觸發源	CH1、CH2、Ext、AC Line、邏輯輸出
重復采樣方式	直到20GHz
采樣方式	實時采樣＋等效采樣
平均值	所有通道同時達到N次采樣后，N次數可在2、4、8、16、32、64、128和256之間選擇
采樣率和延遲時間精確度	±100 ppm（任何≥1 ms的時間間隔）
時間間隔（△T）測量精確度（滿帶寬）	單次：±（1采樣間隔時間+100 ppm×讀數+0.6 ns） >16個平均值：±（1采樣間隔時間+100 ppm×讀數+0.4 ns）
光標顯示	光標間電壓差（△V）光標間時間差（△T） △T的倒數（Hz）（1/△T）觸發光在時間軸的位置,標波形點的電壓值和時間值, 允許在自動測量時顯示光標,點、線、點與線顯示,濾波和持續跟蹤
頻譜析FFT	110MHz(快速富立葉變換) 七種窗函數,四種增益類型
電子記數	最大7位半數字分辨率
X-Y繪圖	允許圖形從一個通道到另一個通道
數學運算	+, -
多窗口	有
自動測量	峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2、延遲1→2的測量
操作	鼠標

數字通道	D0-D31 (32個通道) [有8個通道觸發]		邏輯分析 POD盒
輸入帶寬	DC-100MHz
采樣速率	500MHz
記錄長度	1Mega/2Mega
輸入阻抗	200Kohm//4pF
最大輸入電壓	連續±50v (瞬態100v )
門限電平	-1.8v ~~ +4.5v TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V		由36mv步
觸發限定	0, 1, X (don't care) 設置對所有數字通道
支持電源	DC適配器 5.4V/2.4A 耗電小于:14W
探頭補償器輸出	輸出電壓（典型的）約3 V，峰-峰值≥1 MΩ負載時,頻率（典型的） 1 kHz
溫度范圍	操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃
濕度范圍	+35 ℃以下：≤90％ , +35 ℃–+40 ℃：≤60％相對濕度
海拔高度	操作3,000米以下,非操作15,000米以下
與PC接口	USB1.1/2.0
儀器重量	1.4公斤
尺寸	230mm135mm35mm		鋁合金外殼
附件	邏輯POD盒,探頭(1:1,10:1)*2根,USB2.0電纜1根,用戶手冊一冊.彩色線同測試夾10套,CD軟件光盤一張,DC電源一個.
效準間隔期	建議校準間隔期為一年

基于DSO29XX混合信號測試提示

用戶可以很容易的觀測到被測模擬和數字信號之間的復雜關系，從而為復雜的混合信號診斷提供因果分析依據。您既可完成一個串行數據流與相關模擬信號的測試和驗證，也可觸發于數據總線狀態與模擬信號細節的某一個特殊組合上。換言之，您可以捕獲分析單片機系統中最為關鍵的各路信號之間的時序問題,再也不用猜測臆斷,也無須從支離破碎的測量結果中拼湊答案。

基于DSO29XX混合信號測試的應用：

· 跟蹤難以捕捉的毛刺。

· 調試串行I/O 。

· 驗證電機控制器中的PWM死時間。

· 使用高級邏輯探頭隔離軟件問題。

· 將任意波形用于誤碼測試。

· 解決硬件/軟件集成問題。

· CAN控制器中軟件與模擬輸出的關聯。

· 調試基于MCU的CCD攝像機控制器。

DSO-29XX系列示波器可測量的內容（比競爭者多 20 多種測量指標）

· area 面積。所有電壓*采樣時間之和。

· Cursor A (time) 游標A在時間軸的位置。

· Cursor B (time) 游標A在時間軸的位置。

· V1Bar (voltage) 電壓V1在電壓軸位置。

· V2Bar (voltage) 電壓V2在電壓軸位置。

· trigger cursor觸發游標在時間軸位置。

· A-B (time) 游標A和游標B之時間差值。

· V1-V2 (voltage)電壓V1和電壓V2之差值。

· A-T (time)游標A和觸發游標之時間差值。

· B-T (time)游標B和觸發游標之時間差值。

· V_max. 最大電壓

· V_min. 最小電壓

· peak to peak   峰峰值。

最大和最小電壓之差值。

· Average平均最大和最小電壓的平均。

· rms 均方根值。SQRT( (1/ # samples) *

( sum ( (each voltage) * (each voltage)) ))

· rms (AC) 均方根。SQRT( (1/ # 采樣) *

    ( sum ( (each voltage - mean) *

(each voltage - mean)) ))

· period 周期。在一定范圍內所有周期中的

            一個周期的平均時間

· duty cycle (rising) 占空比（下降）。

        從中心點開始，負沿寬度同周期之比。

· duty cycle (falling) 占空比（下降）。

       從中心點開始，負沿寬度同周期之比。

· risetime(10..90) 上升時間（10..90）。

      從10% 到 90% 間的平均上升轉換時間。

· risetime(20..80) 上升時間（20..80）。

      從20% 到 80% 間的平均上升轉換時間。

· falltime(10..90) 下降時間（10..90）。

     從10% 到 90% 間的平均下降轉換時間

· falltime(20..80) 下降時間（20..80）。

     從20% 到 80% 間的平均下降轉換時間。

· pulse width (positive)（脈沖寬度）（正）。

    在50%的電平下，測量正脈沖的平均寬度。

· pulse width (negative) （脈沖寬度）(負）。

    在50%的電平下，測量負脈沖的平均寬度。

· frequency （頻率）。   波形的平均頻率.

附帶配件:
