100MHz采樣、16通道邏輯分析儀+ 協議分析儀+ 頻率計 + 邏輯筆

支持250M 8CH 模式

1，采樣速率可以設置為100M,50M,20M，10M，5M...直到100HZ。對應的采樣分辨率分別為10ns,20ns,50ns,100ns...10ms.  (在8路模式下，采樣速率可達200M)

2,16路數字信號輸入，輸入電壓范圍從-1V 到 6V，高于1.6V認為是高電平，閥值精準。內部有完善的輸入信號保護機制。

3,采用成熟完善USB2.0高速接口芯片，向下兼容USB2.0全速以及USB1.1，數據傳輸快，數據傳輸穩定，兼容性好。

4,USB接口支持自動連接，即在軟件界面開啟狀態下可以可以自動識別硬件是否連接，而不需要像大多傳統的USB需要連接好硬件再開啟軟件。

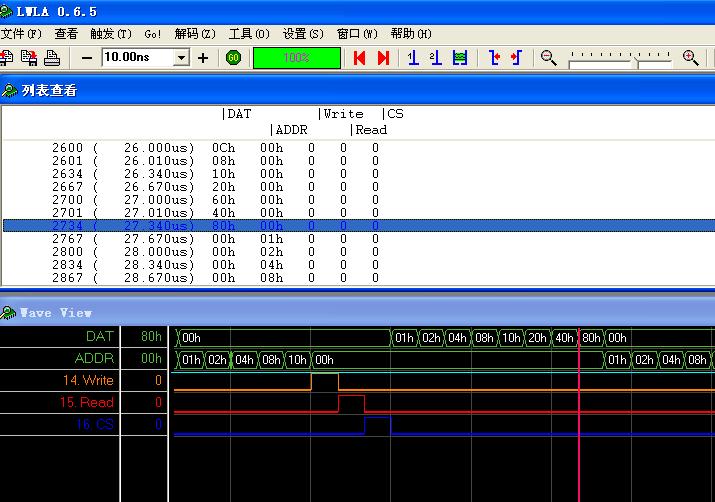

4,支持協議分析，現在支持的協議有SPI ,UART,I2C,PWM,后續將不斷添加。協議解析出的內容以列表形式顯示更加直觀容易分析，并且點擊解析內容，自動將游標定位所對應的波形位置上，這是本邏輯分析儀軟件的一個重要優點。

5,采用了變化量采集，結合時間位可變的壓縮模式，最大壓縮比例為（2的47次方）:1，采用兩片IS61LV25616存儲芯片總?cè)萘?Mbits，能采集128K到256K個變化量，而跟采集時間無關！請于世界上任何一個支持變化量采集的邏輯分析儀進行比較采集時間！

6,采用了高速異步靜態存儲器，位寬為32位，容量為1MBYTE，存儲帶寬為400MBYTES/SECOND.

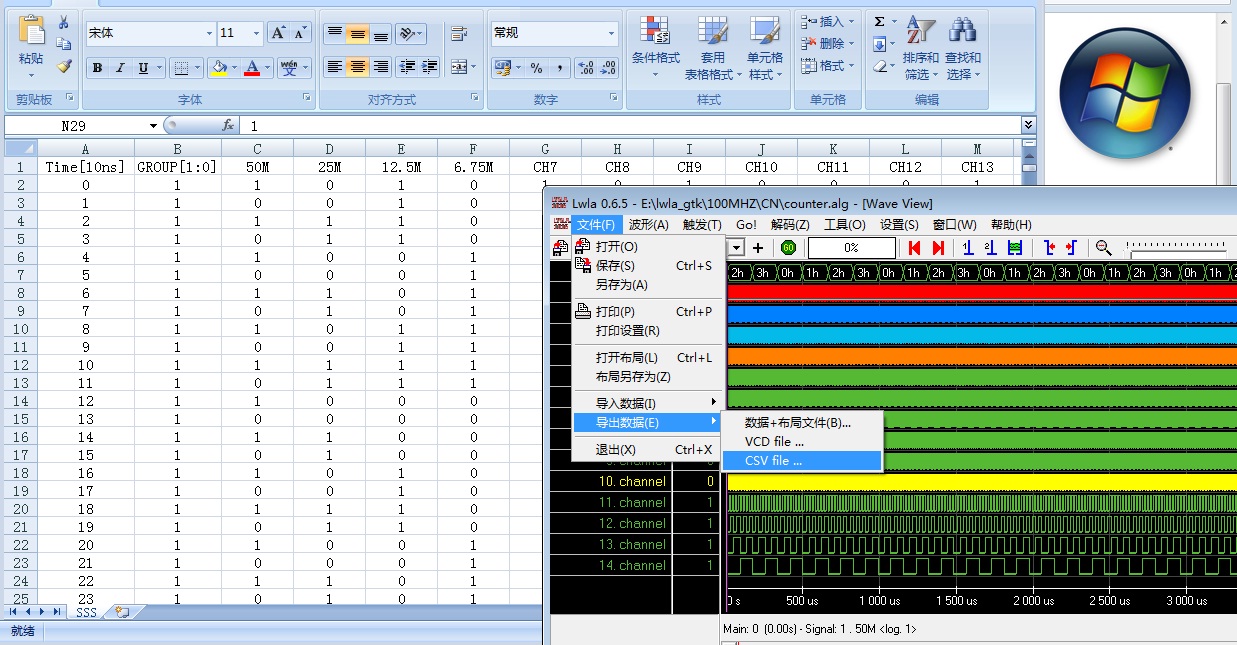

7,可以保存并打開工作區設置以及所采集的數據。便于日后進行分析。

8,驅動和上位機都完整支持WIN2000,XP,VISTA,WIN7 32位,WIN7 64位操作系統，都分別進行過實際測試通過。

9 ,簡體中文和英文兩種操作界面。

10，軟件?僮骷蟣鬩錐?，支持键盘快捷键，甚r秩菀?，并且很有蛬再E１確郊躺系? I鍵和O鍵分別是放大波形和縮小波形，1鍵和2鍵分別是查看以游標1,2為中心的區域。

11,硬件采用FPGA，并且使用上位機軟件進行FPGA動態配置，可以靈活升級，而不需要任何對硬件的修改。

12,完備支持各種觸發，支持高低邊緣觸發，高低電平觸發，以及這四種觸發的組合，支持自動采集。

13,輸入阻抗為100K歐姆，容抗5PF。主流的參數，防止產生阻抗負載。

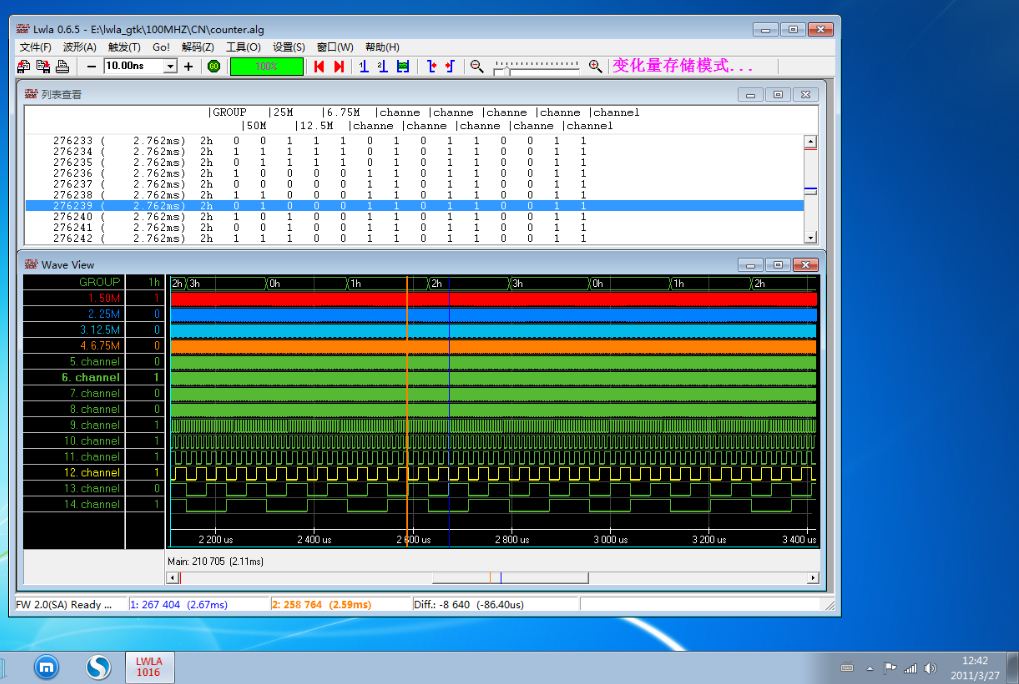

14,有兩種采集模式，一種是我們推薦的變化量存儲采集，一種是傳統的100M采樣率連續存儲采集。

15,后續將不斷更新現有軟件功能，并編寫開發新的基于LWLA1016的工具軟件，并且這些軟件是免費提供的。

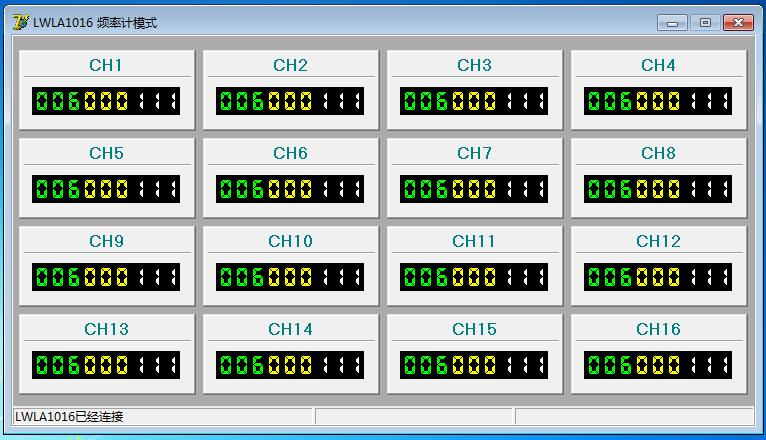

16,實現了多路頻率計，我們編寫了專門的軟件界面，與LWLA1016連接，同時采集16路數據 并實時顯示。由于采用了異步計數器，將被測量信號當做始終信號以控制累加寄存器測量周期，頻率計上限為250M（實測）。界面簡潔明了，如下圖：（綠色代表MHZ 黃色代表KHZ 白色代表HZ）



 實時頻率計，高達150M，刷新率為一秒

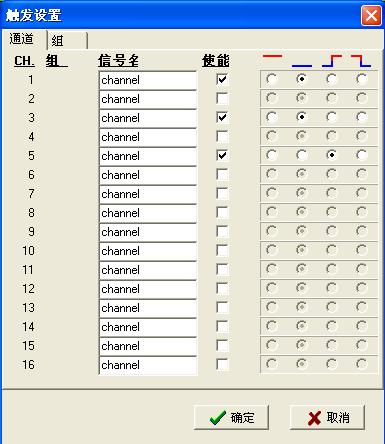

 支持高電平，低電平，上升邊緣，下降邊緣，以及組合觸發設置

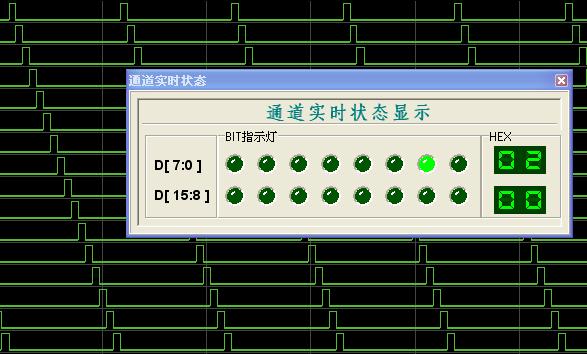

實時通道顯示，即時顯示采集通道的數據

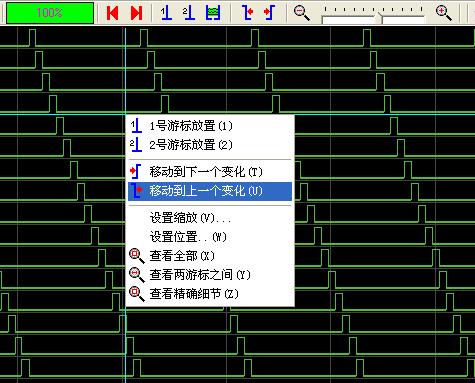

波形產看界面以及工具完善

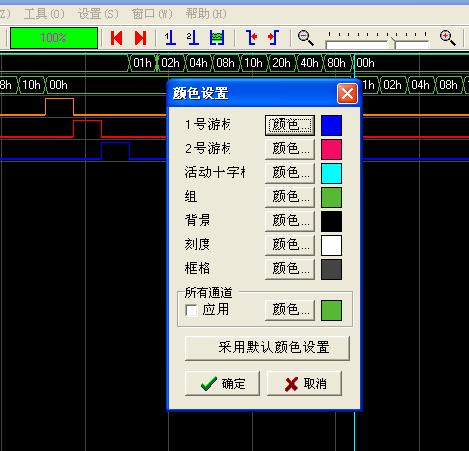

支持組設置，以及進制和顏色只設置

每個界面元素都可以個性化定制

發貨清單如下圖所示：

1，100M 16路邏輯分析儀主機。

2，20個夾子。

3，長約30CM的20PIN連接線，帶有20PIN插頭，帶有30CM長打標線，上面有CH1...CH16和4個GND標識。
