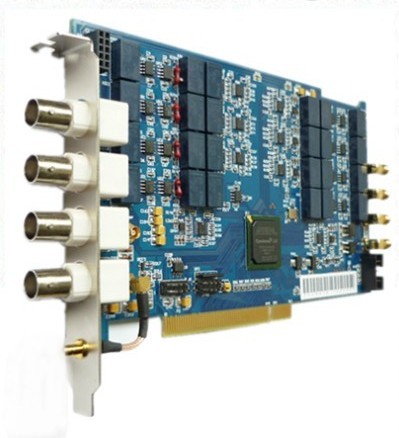

PCI8524 并行8Ch24Bits100Ksps高精度數據采集卡

儀器概述：
高精度數據采集卡PCI8524完成8路電壓/ICP速度傳感器、加速度傳感器、力傳感器、扭矩傳感器等信號采集，8個通道并行數據采集，內外觸發、內外時鐘。

應用領域

實時振動噪聲分析及數據記錄

機械振動在線監測分析

旋轉機械動平衡測試

聲學原理無損檢測

旋轉機械階次分析、扭振分析

車輛行駛中的振動噪聲測試

主要特性：
1、對8路ICP傳感器采用恒流源供電，供電電纜同時作為信號輸出線，輸出低阻抗信號。為真?zhèn)€系統提供一個不間斷電源為ICP傳感器提供恒定的24V電流4mA，并可關閉此功能。
2、輸入量程：±1V、±2V、±5V、±10V 動態范圍20DB ~-120DB
3、轉換精度：24bits
4、采樣率：100Ksps
5、A/D轉換器個數：8片
6、通道數：并行8通道
7、采集方式：同步采集
8、觸發方式：內觸發、模擬外觸發
9、時鐘源選項：支持板內時鐘和板外時鐘
10、擬量輸入方式：差分模擬輸入
11、FIFO深度：4Ksa/ch~32Ksa/ch
12、存儲器標志：滿、半滿
13、模擬輸入阻抗：正端1MΩ，負端51Ω
14、模擬輸入共模電壓范圍：＞±2V
15、放大器建立時間：2us
16、放大器增益誤差性：0.05%
17、非線性誤差：±1LSB（最大）

18、帶2路16位DAC 0~5V輸出
19、帶8路DI 8路DO

多開同步擴展：

PCI8524支持多卡同步，組建16CH 24CH 32CH數據采集系統

配件：

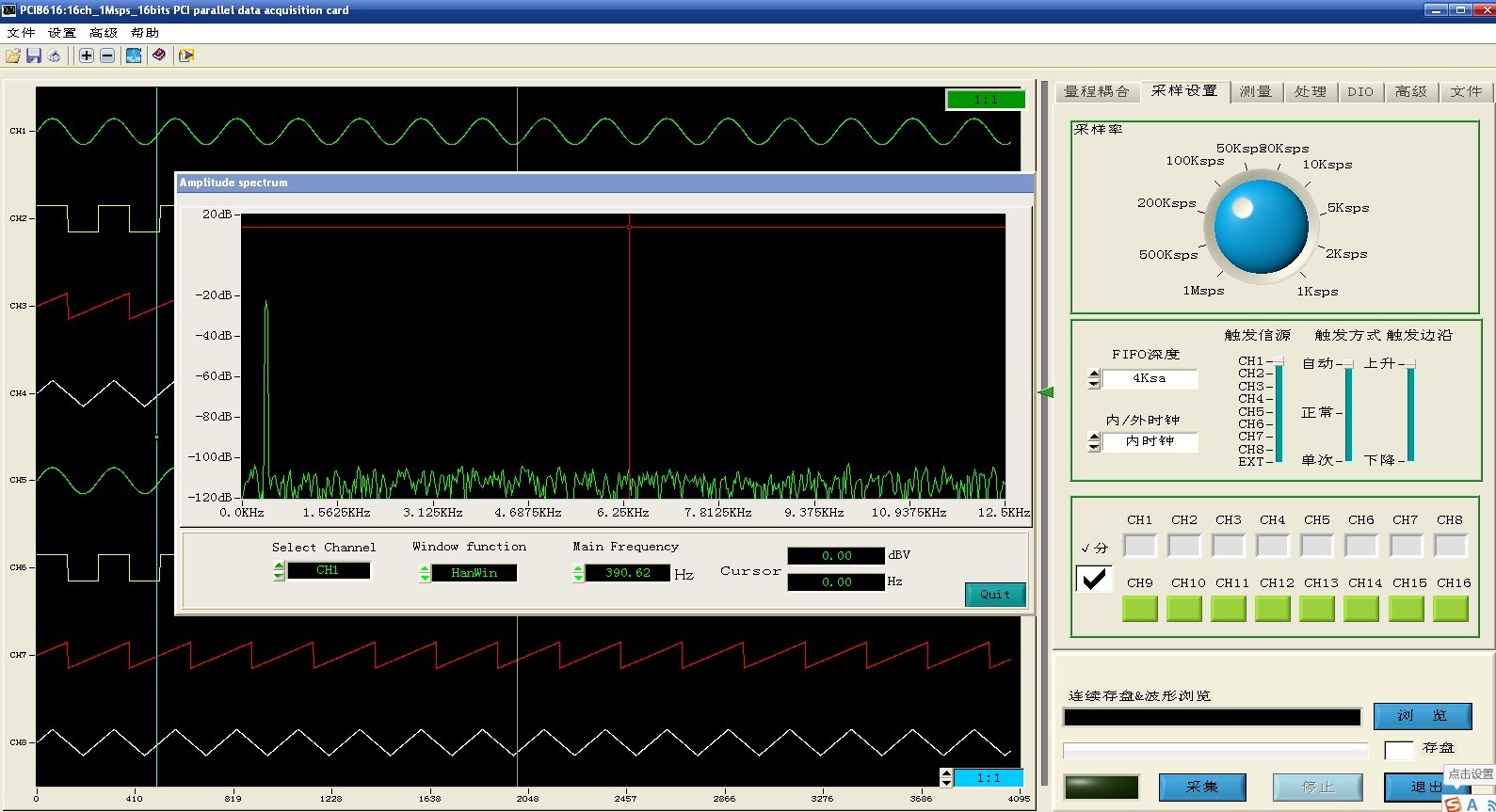

1.安裝光盤一張（數據采集分析軟件包、VB、VC++、VB、 LABVIEWBuilder C#例程）

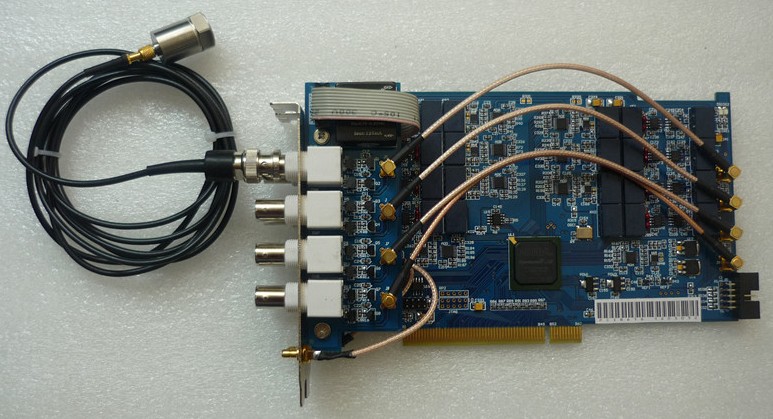

2.BNC同軸線、轉接線、同步線

3、合格證、檢測報告
