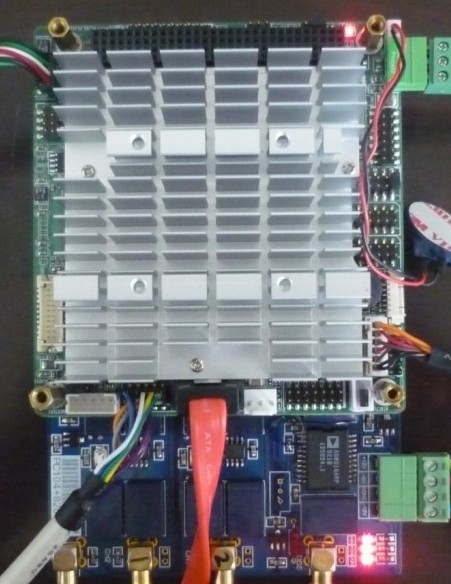

PC104+4712 并行2Ch12Bits50Msps高速數據采集卡

特性：

·  并行設計,2個獨立增益程控通道

·  配用選件實現±100mV~±10V的大動態信號采集

·  測量精度高、具有相位一致性

·  觸發功能有：軟件（手動）觸發、內觸發、外觸發

·  標準PC104+板卡設計

·  小尺寸結構、堆棧式連接、輕松的總線驅動

儀器概述：
采用同步并行設計，卡上集成了2片高速50Msps 12-bit A/D轉換器，50M小封裝晶振，和2個獨立的高速精密運算放大器和精密衰減濾波網絡組成程控增益通道，配用選件-前置放大器可實現±100V～±10V的大動態信號采集；每個通道的增益誤差和零點漂移都可以獨立地由DAQ控制器微調消除，因此該產品具有很高的測量精度和相位一致性，板上沒有手工調節的器件，具有較高的工作可靠性和穩定性。
采集卡設計了獨立的時間基準和時鐘控制器，系統內的多個采集卡可以不同的采樣頻率工作。通過軟件設置將系統觸發線和時鐘線級聯起來，采集系統在統一的時鐘和觸發控制下實現全同步采集。A/D轉換的最高采樣頻率為50Msps，按1、2、5、10分頻實現8檔采樣率設置；輸入動態范圍信號為±1V。每通道最大采樣深度可達到4Msa。通過特殊設計的環形緩沖器實現預觸發存儲功能，特別適合工程上的單次過程信號記錄。預觸發和觸發后的延時可以達到最大采集長度。
PC104+4712具有豐富的觸發功能，包括軟件（手動）觸發、內觸發、外觸發。內觸發電平在當前量程范圍內自由設置，可以設為上升沿、下降沿、雙電平內、雙電平內外觸發等模式；外觸發信號符合TTL電平標準，可以選擇上升沿或下降沿有效，通過對多種模式的觸發設置確保對各種特征信號的準確捕捉。
PC104+_4712采用大規模現場可編程陣列電路設計，集成度和可靠性高，滿足特殊用戶的測試功能與時序要求。

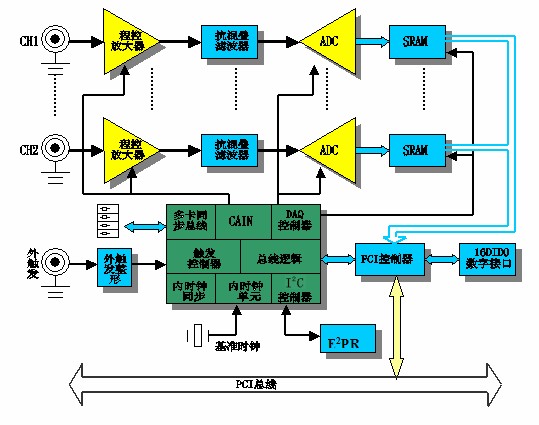

PC104+_4712高速數據采集卡原理圖

應用：

• 高速數據采集
• 更多通道數并行數據采集

技術指標：

每通道最大采樣速率

50Msps

A/D精度

12bit

DDS輸出

通道數

并行2通道

存儲深度

4M/CH

量程范圍

±100mV～±10V（共分7擋）

輸入信號帶寬

DC 0～12MHz

通道隔離度

> 85dB

輸入阻抗

1MΩ/25pF

直流精度

±0.2%（FS）

交流精度

±0.5%（1KHz）

輸入/輸出方式

Q9單端

相對溫度

0～85%

工作溫度

0～50℃

存儲溫度

-25℃～75℃

尺寸

標準PC104+

驅動程序
WindowsXP

應用程序
提供常用開發平臺下的DEMO源代碼和開發技術支持
