CS320A:高速以太網數據采集卡,USB數據采集卡

● 2個12位或14位模擬輸入通道，雙通道100MHz同時采樣、AC、DC藕合

● USB2.0接口連接到PC或10/100Mbit以太網

● 每通道4MB/8MB存儲深度、先進的觸發方式，單次、正常、自動和斜率觸發

● 增益自動設置從20mV到800V滿量程，自動校驗

● 100MHz 頻寬

● 示波器和頻譜顯示、波形記錄和回放

● 簡單考貝粘貼波形到Excel和Word

● 可增加任選的10MHz 任意信號發生器

● 支持二次開發C\C++、VC.net、VB.net、Delphi和LABVIEW

 CLEVERSCOPE的CS32XA同時也是一臺虛擬示波器，基于Windows系統分析軟件通過USB或者以太網接口控制CS32XA實現示波器及頻譜分析功能。分析軟件可以非常方便的和Office辦公軟件進行集成，波形圖片/數據可以通過簡單的復制/黏貼給其他應用程序，存儲到硬盤或者從硬盤中調出。CS328A帶數字通道，CS320A不帶數字通道。

CS32XA硬件主要特點：
1) 、  2個模擬輸入通道，ADC 10/12/14位（可選），采樣率最高100MSa/s
2) 、 1個外部觸發通道
3) 、  8個數字通道,采樣率最高100MSa/s （CS320A不包含）
4) 、  1個100Mb/s雙向LVDS/RS422接口，三個RS422輸出接口
5) 、  標配4M存儲深度/通道（8M可選），可以采集2-3000幀信號，對于2幀信號在10ns分辨率下最多可以存儲20/40ms信號，幀數據容量可以達到32/64M存儲空間
6) 、 滑動平均濾波器（6個）及20MHz抗混濾波器，提升系統ENOB及頻譜分析能力
7) 、 雙重組合觸發系統允許多種信號觸發，如電平觸發、斜率觸發、周期觸發、復雜程序觸發、數字通道觸發。
8) 、 前面板有觸發顯示燈
9) 、 提供USB2.0控制接口，也可選100M隔離以太網控制接口
10)、  選配內置信號發生器CS700A, 0-10MHz、正弦波、方波或三角波
11)、  選配內置信號發生器CS701, 0-65MHz、正弦波（支持AWG功能）
12) 、 選配外部時鐘輸入模塊CS810(0-105MHz)
13) 、 選配外部功率放大器模塊CS1070，50MHz,1A, 36Vp-p輸出電壓

CS300軟件主要特點:
a. 具有多窗口顯示，每個窗口可以任意移動，大小可變，各種窗口包含波形顯示，ZOOM放大，數學運算，XY顯示，和頻譜分析等?！?br style="margin:0px auto;" />b. 頻率響應分析使用掃頻（CS700A,CS701信號源）及窄帶接收分析方法，進行有效值，功率密度，增益/相位、阻抗/相位、電容，電感和等效串聯電阻或品質因素分析，也可以對開關電源進行增益/相位，電源抑制比PSRR，在線輸入輸出阻抗的測試和分析。  ·
c. 具有信號平滑和濾波功能         ·
d. 協議解碼，支持I2C，SPI，UART和并行總線。             ·
e. 可以無縫連接MATLAB進行實時數學運算            ·
f. 通過DDE實時連接Execl            ·
g. 完整的數學函數包括+ - * / ，開根號，超越函數，微分，積分和濾波。最多10個用戶自定義的數學運算，支持所有所有輸入端，并且能夠自動控制信號發生器，鏈接輸出接口（3個），自動保存到磁盤。每個數學運算可以使用一個處理單元（有45種處理單元，如濾波，平均，積分，電功率等）。
h. 長時間記錄測量參數， 頻率，有效值，峰峰值，周期，直流、標準差和標記值。
i. 47個自動測量參數（時域、脈沖、頻域和頻率響應域），長時間記錄及通過DDE接口輸出這些參數值。             ·
j. 復制和粘貼到其他應用程序。             ·
k. 保存數據到硬盤，從硬盤導入數據，支持觸發后自動保存功能。             ·
l. 具有連續保存數據到硬盤的能力，最大速率3 MSPS（模擬和數字通道）?？梢詫?duì)最多500G數據空間進行平移和縮放、打開并分析以前的數據文件。            ·
m. 用戶可選單位及刻度。             ·
n. 文本標注能力。


技術規格：

采集系統
采集輸出
原始波形，峰值檢測，濾波，頻譜，波形平均（采集模塊），波形平均（軟件）
采集方式
單次采集，觸發采集，自動觸發采集，多幀觸發采集， 重復采集（高頻）
數據傳輸速率
最高50幀/秒 （通過USB接口將數據傳至PC）
多幀采集
連續采集直至存儲空間滿（2-3000幀/4M，每幀1300樣點）
濾波
平滑濾波器（40ns-1.28us,6個常量),20MHz抗混疊濾波器
模擬輸入
通道數
2
耦合方式
AC，DC，地
輸入阻抗
1MΩ±2%；輸入電容20 pF ±3 pF
衰減探頭
1X，10X
最大輸入電壓
300Vrms，420V峰值
通道延時
200ps
通道串?dāng)_
-70dB（10MHz,4Vp-p信號）
垂直檔位
ADC位數
10，12，14位 （可升級）
輸入量程
20mV到±20V，1X探頭
分辨率
0.02mV（對于20mV 滿量程）
直流偏置
±2.5V,10mV精度調整(5V滿量程以下）；±20V，100mV精度調整（5V滿量程以上）
模擬帶寬
100MHz（-3dB）
瞬時捕獲帶寬
25MHz
抗混濾波器帶寬
20MHz
峰值檢測帶寬
50MHz
平滑濾波器帶寬
0.3Hz-20MHz (6個固定）
低頻抑制，AC耦合
10Hz(1X)  1Hz（10X）
上升時間（典型值）
<3.5ns
毛刺檢測
>10ns
直流增益精度
±1%
直流測量精度
±1% +0.1格
電壓差測量
±1% +0.02格（兩個電壓值之間）
水平時基
采樣率
1.5KSa/s-100MSa/s
波形插值
Sinx/x
存儲深度
1024至4M樣點/通道（可選8M）
水平時基
1ns/格 至5s/格
時基精度
±20ppm
時鐘抖動（典型值）
1ps rms
時間測量精度
±1個采樣點+ 20ppm+ 0.4ns
延時時間
觸發點±21.47 秒范圍內，分辨率10ns
采集時間
1us-40ms,按10ns采樣間隔算
觸發
觸發器數量
2
觸發源
模擬通道、外部觸發通道、數字通道 、鏈接通道
觸發靈敏度
通道觸發：0.2格（DC-50MHz）
外部觸發：50mV（DC-100MHz）
數字通道：100mV（DC-100MHz）
觸發方式
邊沿，碼型，脈寬，斜率，窗口，計數及組合觸發等
觸發耦合
噪聲抑制，高頻抑制，低頻抑制
觸發電平
輸入通道：任意可調
外部觸發通道：-8V - +18V （40mV步長）
數字通道：0-8V （10mV步長）
觸發電平精度
輸入通道：±1%
外部觸發通道：±3%+50mV
數字通道：±3%+100mV
觸發延時
0至21.47秒 (10ns分辨率）
數字通道（CS328A）
通道數
8
輸入阻抗
100KΩ±2%；輸入電容10pF ±2pF
輸入電壓
-16V至20V
輸入門限
0-8V （10mV 步長）
門限靈敏度
100mV
采樣率
100MSa/s
PC接口
接口
USB2.0（480Mb/s速率）或者以太網接口(100Mb/s速率）
有效傳輸速率
18Mb/是（USB2.0），6Mb/s（以太網）
接口隔離
USB（不隔離，可以選配USB隔離器），以太網（1500V 隔離，20pF)
以太網鏈接
DHCP，點對點，IP地址。 電纜自適應
校準
校準方法
自校準
電壓校準源
電壓范圍±2.5V（1mV分辨率），溫漂 11ppm/度，精度 ±1%
溫度補償
內置溫度補償傳感器 ，精度±1.5度
顯示
窗口
實時波形，頻譜，數學運算，XY顯示，放大窗口，信息，控制面板，協議設置
實時波形窗口
設置波形個數、波形顏色、放大窗口的位置，觸發前后時間，觸發電平（上下范圍），觸發信號極性，注解等
放大窗口
顯示放大的波形（10ns-5s/格)，設置顏色，注釋等。
頻譜分析窗口
對實時波形窗口內的波形進行頻譜分析，設置放大倍數，顏色、注釋等。
數學運算窗口
顯示數學運算的結果。任何加減乘除、函數運算的結果都可以顯示，支持Matlab實時連接
XY顯示窗口
可對實時波形，數學運算結果，放大波形，頻譜波形等進行XY顯示

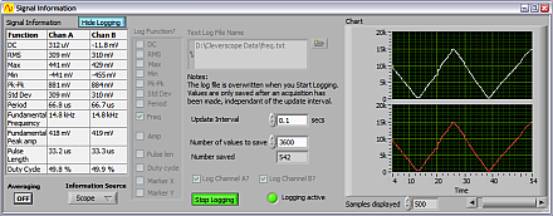

信息顯示窗口
顯示自動參數測量結果。將記錄數據存儲到硬盤（0.05到86,400秒內的每個取樣點）實時數據記錄到Execl,通過DDE實時將數據傳輸?shù)紼xecl
控制面板窗口
采集設置，觸發設置，頻譜設置，幀采集設置等
協議設置窗口
提供I2C,SPI,UART及并行總線解碼設置
頻響設置窗口
提供簡單設置用戶Bode圖顯示，LCR測試及電源分析等
測量
光標
可顯示橫軸和縱軸的差值及時間軸差值的倒數
自動測量
RMS值，最大值，最小值，高電壓，低電壓，峰峰值，均方差，DC，頻率，脈寬，脈沖周期，占空比，諧波失真THD，信號基波頻率，幅值，信號2/3次諧波幅值，頻率，上升時間，下降時間，過沖，衰落電壓，斜率，頻響測試（增益，相位，L，Z，R，C，PSRR，紋波電壓）等。
自定義單位
6個字符
自定義名稱
20個字符
自定義坐標
上下線，偏置等
自定義顏色
波形顏色，背景，網格等
數學運算
信號運算
積分，微分，濾波，功率，Matlab接口，信號處理
數值運算
加減乘除，平方，開方，三角函數，對數等式等
最多計算公式
10個
輸入?yún)?shù)
輸入通道A/B/C/D， 數字通道1-8，外部觸發
輸出控制
信號源，鏈接輸出1，2， 輸出到硬盤
頻譜分析
頻率范圍
自定義，取決于采樣率，頻率坐標可設為對數/線性
分析輸出
RMS幅值，功率，功率密度，增益/相位，頻響分析
頻率分辨率
FFT分析（1024-1048576點），DC-50MHz（50Hz RBW)
縱軸單位
電壓，功率，增益，相位，dB，度，弧度，自定義
窗口類型
矩形，漢寧，漢明，平頂，布萊克曼，低旁瓣窗
平均
平滑平均，塊平均，峰值保持
平均方法
觸發后時域矢量平均，未觸發頻域樣點平均
協議解碼
協議類型
I2C,SPI,UART,并行
輸入通道
數字通道1-8，模擬通道A/B，試用模擬通道時，需要設置門限電平
協議解碼設置
位個數，時鐘沿，起始位，停止位，每一位高低電平等
輸出類型
標簽，字符，16進制，10進制，顏色等
連續數據流存儲
采樣速率
1SPS-3MPS（USB接口），1.5MPS（以太網接口）
取樣方法
峰值/平滑濾波，對于12/14位ADC用1.28us濾波器，可以達到ENOB為16位（1MPS）
樣本記錄
最大500G，被存在多個小文件中，以提高速度
回放能力
支持局部放大，只顯示最大值。（對于1us脈沖分辨率，可以存儲1天時間數據）
數據輸出
可以輸出字符，兩進制，Cleverscope 格式文件（數據可選光標之間，當前顯示頁面，自己設置記錄長度）
數據分析
支持?jǐn)?shù)據信息，協議，數學運算，頻譜
數據輸出
文件格式
Cleverscope 格式，TXT格式，Execl 格式
實時數據輸出
DDE至Execl, 數據傳至Matlab,或者M(jìn)atlab 將數據傳出
窗口
基本功能
數據復制，粘貼，保存，打印
窗口
可自由拖放
單位
6個字符
名稱
20個字符
坐標軸縮放
支持
顏色
可自定義
探頭校準信號
輸出電壓
2V >100KΩ負載
輸出頻率
1KHz
電源
電源
6-20VDC
功耗
6W
交流適配器
100-240VAC，50-60Hz
環境指標
工作溫度
0-40℃。
存儲溫度
-20-60℃
濕度
<90% (0-40℃); <60%(>40℃)
海拔高度
使用3000米以下。非使用15000米


擴展能力
信號發生器插卡（選件CS700A）
功能
正弦波，方波，三角波，掃頻
合成方式
DDS
采樣率
50MSa/s
頻率
正弦波、方波：0.2Hz~10MHz；三角波：0.2Hz~1MHz
分辨率
0.003 (<750 kHz) or 0.2 (<10 MHz)
精度
50ppm （0-40℃,一年）
輸出電壓
100mV-±5V （含直流偏置）
電壓分辨率
10mV
輸出阻抗
50Ω
輸出偏置
-4V~4V
偏置分辨率
10mV
掃頻范圍
0.2Hz~10MHz
信噪比
-60dB （典型值）
THD
<-60dB (0-1MHz); <-45dB (>1MHz)
輸出幅度平坦度
±0.2dB
方波信號上升沿
<12ns
短路保護
±10V <1分鐘
隔離信號發生器插卡（選件CS701）
功能
正弦波，掃頻
合成方式
DDS
頻率
正弦波，0-65MHz
DAC
14位
輸出電壓
0-7Vp-p
電壓分辨率
1mV
輸出阻抗
50Ω
輸出偏置
0-±3.5V
相位噪聲
1KHz偏置，-150dBc/Hz
SFDR
-87dBc,在10MHz頻率輸出
最大諧波失真
4096樣本點時，在167.72M采樣速率至52.42875K采樣速率。連續時在50K采樣率
調制方式
相位，頻率，幅度，不執行
任意波形
4096點
幅度精度
50ppm
隔離度
300Vrms CAT III
瞬態抑制
共模瞬態抑制 25KV/us
功率放大器模塊（選件CS1070）
功能
功率放大器
增益
10倍
帶寬
0-50MHz
輸出信號斜率
1700V/us
諧波失真
Vsupply=±20V(Vin-20V),Vout=20Vp-p
100KHz -95dB
1MHz   -75dB
10MHz  -45dB
30MHz  -38dB
噪聲
2.1nV/vHz
輸出電壓
±18V（對稱輸出）；-5V-31V（非對稱輸出）
電源適配器
輸出19VDC，2A （2.1mmx5.5mm插孔）,輸入90-240VAC，47-63Hz
輸入阻抗
50Ω
輸出阻抗
2個BNC接口，50Ω/1Ω
輸出電流
1A
電流傳感器輸出
100mA/V 開路， 50mA/V 50Ω
電壓傳感器輸出
1V/V 開路， 500mV/V 50Ω
幅度精度
50ppm50Ω
放大器開關
Down=開啟；Up=關閉
外部控制
鏈路接口 In端=開啟；An端=關閉
LED顯示
過壓，過流，開啟
隔離度
300Vrms CAT III （對于鏈接接口）
采集系統升級
增加采集通道
使用CS1020電纜線，可以將兩臺儀器合并成4個模擬通道，16個數字通道系統
增加采樣率
使用5ns延遲線，使用數學運算中“Interleave”功能，實現200MSa/s采樣速率
 訂貨信息：

混合示波器
CS328A-XS混合示波器標準配置： 2模擬通道，8個數字通道，8M存儲深度，14位ADC，100MSa/s采樣速率，CS700A 10MHz信號發生器，CS300 分析軟件包，2根CS1001無源探頭，CS1004/5邏輯探頭，USB2.0接口，兩年保修。
CS328A-XSE混合示波器標準配置： 2模擬通道，8個數字通道，8M存儲深度，14位ADC，100MSa/s采樣速率，CS700A 10MHz信號發生器，CS300 分析軟件包，2根CS1001無源探頭，CS1004/5邏輯探頭，以太網接口（隔離），兩年保修。
CS328A-XS混合示波器標準配置： 2模擬通道，8個數字通道，8M存儲深度，14位ADC，100MSa/s采樣速率，CS700A 10MHz信號發生器，CS300 分析軟件包，2根CS1001無源探頭，CS1004/5邏輯探頭，USB2.0接口，兩年保修。
CS328A-XSi混合示波器標準配置： 2模擬通道，8個數字通道，8M存儲深度，14位ADC，100MSa/s采樣速率，CS701 65MHz信號發生器(通道隔離），CS300 分析軟件包，2根CS1001無源探頭，CS1004/5邏輯探頭，USB2.0接口，兩年保修。
CS328A-XSEi混合示波器標準配置： 2模擬通道，8個數字通道，8M存儲深度，14位ADC，100MSa/s采樣速率，CS701 65MHz信號發生器（通道隔離），CS300 分析軟件包，2根CS1001無源探頭，CS1004/5邏輯探頭，以太網接口（隔離），兩年保修。
CS328A混合示波器標準配置： 2模擬通道，8個數字通道，4M存儲深度，10位ADC，100MSa/s采樣速率，CS300 分析軟件包，2根CS1001無源探頭，CS1004/5邏輯探頭，USB2.0接口，兩年保修。
CS328AE混合示波器標準配置： 2模擬通道，8個數字通道，4M存儲深度，10位ADC，100MSa/s采樣速率，CS300 分析軟件包，2根CS1001無源探頭，CS1004/5邏輯探頭，以太網接口（隔離），兩年保修。
數字示波器
CS320A數字示波器標準配置： 2模擬通道，8個數字通道，4M存儲深度，10位ADC，100MSa/s采樣速率，CS300 分析軟件包，2根CS1001無源探頭，USB2.0接口，兩年保修。
CS320AE數字示波器標準配置： 2模擬通道，8個數字通道，4M存儲深度，10位ADC，100MSa/s采樣速率，CS300 分析軟件包，2根CS1001無源探頭，以太網接口（隔離），兩年保修。

升級選件：（需要和主機訂單一起下）

CS800  升級至8M存儲深度
CS810  外部時鐘輸入，0-105MHz, 正弦/方波 0.5-3V
CS712U 升級ADC位數至12位
CS714U 升級ADC位數至14位
CS741U 增加10/100M 以太網控制接口，可以和PC機隔離
模塊：（可以現場升級）
CS700A 0-10MHz信號發生器模塊
CS701  0-65MHz信號發生器模塊（通道隔離）
CS710  10位ADC，100MSa/s采樣速率，2通道模塊
CS712  12位ADC，100MSa/s采樣速率，2通道模塊
CS714  14位ADC，100MSa/s采樣速率，2通道模塊
CS740  USB2.0接口模塊
CS741  10/100M 以太網接口模塊（隔離）
其他選件：
CS1070 功率放大器，50MHz帶寬，36Vpp輸出電壓，1A電流
CS1100 測試夾具(3個），低阻抗（1mΩ-1KΩ），高阻抗（1Ω-25KΩ） ，變壓器測
        試（B-H,X primary, X leakage, Cww, N, X mutual)
CS1041 USB-USB隔離器
CS1010 5ns 延時線， 50Ω
CS1020 4通道連接線纜，可以將兩臺示波器級聯為4個模擬通道
探頭選件：
CS1001 探頭，250MHz,1X/10X，600V AC+DC
CS1002 高壓探頭，250MHz,100X, 1.5KV CAT II
CS1003 高壓探頭，50MHz,1000X, 1.5KV DC, 30KV AC脈沖，10KVrms 正弦波
CS1004 數字探頭，100MHz,1-4通道
CS1005 數字探頭，100MHz,5-8通道
CS1030 高壓差分探頭, 25MHz, 1.3KV
CS1031 高壓差分探頭, 50MHz, 6.5KV
CS1060 電流探頭, DC-1MHz, AC/DC, 70A
