PCI8616:同步8Ch16Bits1Msps帶ICP功能高精度數據采集卡

生產廠商： diyang 產品型號： PCI8616
產品簡介： 輸入量程：±1V~±10V，轉換精度：16位，采樣率：1Msps~1Ksps，A/D轉換器個數：8片通道數：同步8通道，觸發方式：內觸發、模擬外觸發

售價：￥19000

特性：

PCI8616:并行8Ch16Bits1Msps帶ICP功能高精度數據采集卡

儀器概述：

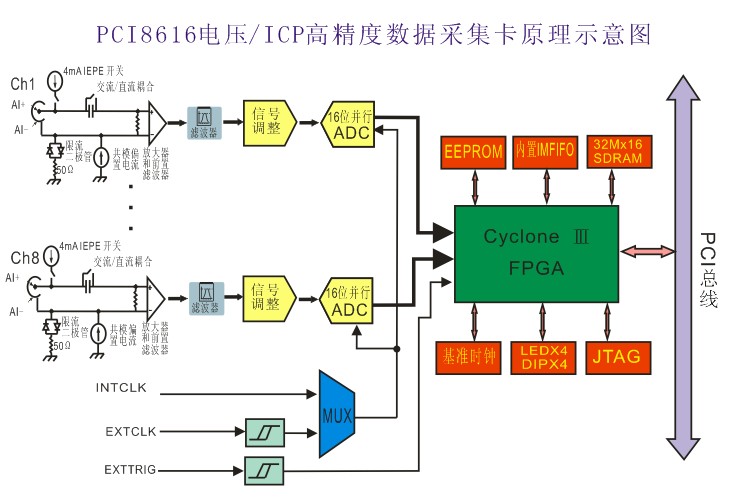

高精度數據采集卡PCI8616完成8路電壓/ICP速度傳感器、加速度傳感器、力傳感器、扭矩傳感器等信號采集，8個通道并行數據采集，內外觸發、內外時鐘。

應用領域

實時振動噪聲分析及數據記錄

機械振動在線監測分析

旋轉機械動平衡測試

聲學原理無損檢測

旋轉機械階次分析、扭振分析

車輛行駛中的振動噪聲測試

主要特性：
1、對8路ICP傳感器采用恒流源供電，供電電纜同時作為信號輸出線，輸出低阻抗信號。為真?zhèn)€系統提供一個不間斷電源為ICP傳感器提供恒定的24V電流4mA，并可關閉此功能。
2、輸入量程：±1V、±2V、±5V、±10V
3、轉換精度：16bits
4、采樣率：1Msps~1Ksps
5、A/D轉換器個數：8片
6、通道數：并行8通道
7、采集方式：同步采集
8、觸發方式：內觸發、模擬外觸發
9、時鐘源選項：支持板內時鐘和板外時鐘
10、擬量輸入方式：差分模擬輸入
11、FIFO深度：4Ksa/ch~32Ksa/ch
12、存儲器標志：滿、半滿
13、模擬輸入阻抗：正端1MΩ，負端51Ω
14、模擬輸入共模電壓范圍：＞±2V
15、放大器建立時間：2us
16、放大器增益誤差性：0.05%
17、非線性誤差：±1LSB（最大）

多開同步擴展：

PCI8616支持多卡同步，組建16CH 24CH 32CH數據采集系統，多卡系統指標如下：

PCI8616同步數據采集括展卡

通道數	最大緩存	A/D精度	最高采樣率
8CH	32KSa/CH	16位	1MSps
16CH	32KSa/CH	16位	500KSps
24CH	32KSa/CH	16位	200KSps
32CH	32KSa/CH	16位	100KSps

其它型號：

型號	通道	分辨率	最高采樣	量程	板載緩存	總線	ICP功能
PCI8616VOL-2CH	2	16位	1MSps	±10V	連續采集	PCI2.2	有
PCI8616VOL-4CH	4	16位	1MSps	±10V	連續采集	PCI2.2	有
PCI8616VOL-6CH	6	16位	1MSps	±10V	連續采集	PCI2.2	有
PCI8616VOL-8CH	8	16位	1MSps	±10V	連續采集	PCI2.2	有

配件：
1.安裝光盤一張（數據采集分析軟件包、VB、VC++、CVI、 LABVIEW C++ Builder C#例程）
2.BNC同軸線、轉接線、同步線
3、合格證、檢測報告
