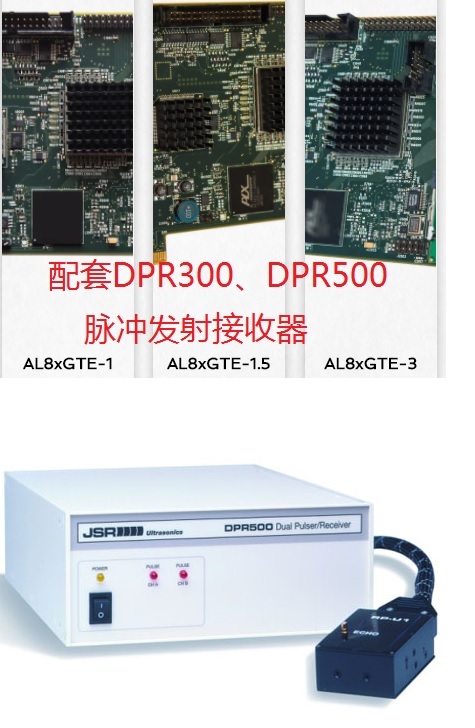

超聲（UT）或無損檢測（NDT）PCIe高速數據采集卡

生產廠商： OKOS公司 產品型號： Al8xgte-3
產品簡介： 分辨率:8位帶寬：DC到1000MHz通道數：1通道3GS/s，2通道每通道1.5Gs/s 最大采樣率:12 GHz 1通道模式，最小采樣率:250 GHz

售價：￥98000

AL8xGTE-3 是一款單通道、高分辨率、8 位 3 GS/s PCI Express 數字化儀板，支持 PCI Express x1 總線。板載內存選項范圍從 512M 樣本到 2G 樣本，內存操作允許在數據傳輸到 PC 時繼續采集。AL8xGTE-3 數字化儀利用 8 位 ADC 數字化輸入信號。采樣率范圍從 3GS/s 到 250 KS/s。采集可以通過軟件、BNC、正交編碼器輸入或內部 TTL 連接觸發。采集可以由多個數據記錄組成；每個記錄都是觸發事件的結果。記錄可以同時具有預觸發和后觸發數據。AL8xGTE-3 套件包括一個示例應用程序，允許用戶立即開始數據采集。通過免費提供的基于 Windows 的軟件開發套件，可以簡化將 AL8xGTe-3 集成到客戶特定軟件的過程。SDK 包括對 C# 或 C/C++ 和 VB、適用于 Windows 的 LabVIEW? 的支持。采集系統
AL8xGTE-3 套件包含一個示例應用程序，允許用戶立即開始數據采集。無需額外付費，即可通過基于 Windows 的軟件開發套件將 AL8xGTe-3 集成到客戶特定軟件中。SDK 包括對 C# 或 C/C++ 和 VB、LabVIEW? for Windows 的支持。采集系統能夠在前一次觸發后的 1uS 內由硬件重新啟動。板載采集內存高達 20 億個樣本雙端口內存架構，可同時收集和處理/下載。觸發輸入/輸出連接器可選外部時鐘連接器多種觸發模式

分辨率:8位
帶寬：DC到1000MHz
通道數：1通道3GS/s，2通道每通道1.5Gs/s
最大采樣率:12 GHz 1通道模式
最小采樣率:250 GHz
滿量程輸入范圍125 mV、250 mV、500 mV、1V、2V軟件選擇
DC精度:所有輸入范圍內滿量程的±5%
輸入耦合:DC
輸入阻抗:50 Ohms
輸入保護:50 Ohms +/- 5V
BNC: CH A
BNC: CH B（用于2通道配置）
BNC 觸發輸入、觸發輸出
BNC 時鐘
內部時鐘外部參考時鐘
電源要求+5V 3.5 A；+3.3伏2.4安；+12V.01A；-12V.01A
物理尺寸單槽PCI Express卡（4.25英寸x 9.375英寸）；重量210克
環境工作溫度0至55°C；
儲存溫度-20至70°C；
相對濕度5至95%，無冷凝
