40路集成電路在線測試儀

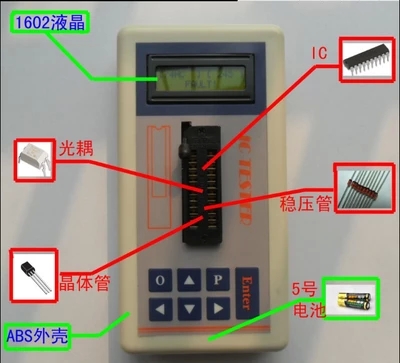

TSH維修精靈是一款專門為一線維修人員設計的多功能維修測試儀，可選擇不同的測試模式5v模式、3.3v模式、auto模式等可以測試74ch系列、74ls 系列、CD4000系列、HEF400系列、4500系列、運算放大器、接口類芯片、光耦、晶體管自動識別、穩壓管穩壓值識別等等。內置各類芯片數據模型 1300余種、晶體管數據模型420余種， 涵蓋了常見的大部分24腳以內的器件，可以大幅度降低維修工作量，提高維修效率。

編程器和測試儀的區別：

編 程器的主要功能是編程而不是器件測試，器件測試只是其附加功能，它的邏輯狀態讀取都 是io，不能區別對待74HC系列和74LS系列，且無法區分 CD4000系列和HEF4000系列的區別..稍有電子常識的人都知道74hc系列和74ls系列采用了不同的邏輯電平標準，CD4000系列也不完全 等同于HEF4000系列，例如CD4068、CD4078就和HEF4068、HEF4078就有邏輯功能差異不可代換，這類器件占一定比例。

數 字芯片主要有TTL電平標準和COMS電平標準，維修精靈完全按其電平標準判斷，以保測試可靠性。編程器一般只能測試其邏輯功能是否正確，而不能對閥值進 行測試。例如：用編程器搜索74HC00,編程器將只顯示7400,而不能顯示是哪種電平標準的。當被測試芯片出現老化、驅動能力下降、等軟故障時編程器 是根本測試不出來的。維修精靈則是依據閥值進行判斷，同樣如在搜索74HC00時將顯示74HC00,搜索74LS00時顯示74LS00,或在HC模式 下測試LS芯片將被認為芯片損壞！等等反之亦然。

 請注意：沒有閥值判斷能力的測試儀毫無實際使用意義，本機的設計宗旨是以最可靠的測試方式服務于維修業，請不要拿本機與簡單型號判斷型測試儀進行比較。本機內部各種數字、模擬芯片就使用了多達12片！還有大量阻容、晶體管、
