HP3 5-100MS/s采樣率：差分USB數據采集卡及帶示波器功能
產品簡介： 一個模擬差分輸入通道，最大采樣速率 100MS/s,最大存儲深度 1M樣點。垂直分辯率10 Bit,連續存盤最高達10MHz,HP-5MS/s 2900元 20MS/s 3900 元 100MS/s :5900元
售價：￥680

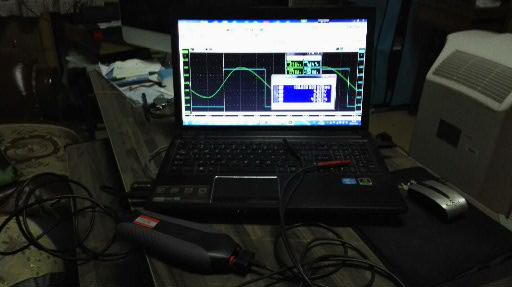

Handyprobe HP3-100MS/s 便攜式差分USB高速采集卡及示波器
HP-5MS/s 價格: 680元 HP-20MS/s： 980元 HP100MS/s: 1980元
并配有一套軟件 集多種儀器于一身：高壓示波器，頻譜分析儀，高速采集卡，數據記錄儀，I2C協議分析儀，CAN總線分析，串口總線分析儀
這款便攜式組合儀器幾乎能解決所有測量問題:
差分輸入：
Handyprobe HP3 是一款配有差分輸入最大輸入電壓800伏（有效值566伏）
的USB高速數據采集卡及示波器。由于是差分輸入，因次不可能造成示波器對地?cái)嗦贰８唠妷狠斎敕秶箲?yīng)用Handyprobe無須另加額外的衰減器。
HP3 配一種專用的低噪聲測試引線,使得量測時不受外界干擾,測量精準.
通過 USB 口連接 ，可測量所有信號。并傳送電腦分析。
采集數據處理:
數學運算，如加、減、乘、除，集成，區分等，可在處理塊的形式。除了數學運算之外，還有一些處理
塊來執行其他操作的數據，如確定最小或最大值，限制在指定范圍內，平均，過濾，應用增益和偏移等
結合這些數學處理塊提供了無與倫比的構造復雜數學運算的可能性。
所有運算結果都能以一個或多個圖形模式顯示，可以以數字模式顯示，也可以用不同的格式寫入磁盤便于事后分析。
頻譜分析:
用頻譜分析儀看你測量信號的頻譜圖, 信號旁邊的時域信號。用各種窗函數和顯示功能滿足您的要求。
流盤方式(連續存盤) ：
先進的驅動技術使得Handyprobe HP3示波器能測量連續數據流到計算機硬盤而不丟數，最大10MS/s速率。最大測量時間僅受硬盤空間限制,任何高速的長時間的信號可事先存儲下來,事后在進行詳細的分析.
可高速數據流盤不丟數，最高速可達10MHz/s。
HP3 本身就是一款高速采集卡 ，可用于高速數據采集，用VB、VC、Labview 進行二次開發。
關鍵特性：
·一個模擬差分輸入通道，最大采樣速率 100MS/s,最大存儲深度 1M樣點。
·垂直分辯率10 Bit,藕合方式AC/DC,輸入阻抗 2.1M歐姆//15pF
·快速和精巧的測量儀器，具有200mV到800V滿量程輸入范圍，無須額外的探頭或
衰減器。
·50MHz高帶寬能購精確分析快速變化的信號。
·由于是差分輸入，不可能造成對地?cái)嗦罚@對計算機是一個額外保護
·兩個測量點能夠遠端分離，使它易于測量大型電器設備
·快速流盤，達到連續每秒100000采樣點適用于快速和長時間測量
·滿量程幅值精度0.3 %，而大多數示波器僅有2 %~ 3 %精度
·無需外接電源，電源取自計算機的USB口
·功能強大的示波器多通道軟件，具有多種信號分析功能的頻譜分析，Y-t記錄儀和電壓表
·輸出測量數據到各種文件格式，易于創建自己的報告
·Handyprobe示波器隨機配有工具箱，包擴測試線和鱷魚夾
HP3 有高達 100MHz/s 的高速采樣, 它的差分輸入能承受高達 800V的高電壓,并配有輕巧漂亮的外殼, 很適合手持野外作業, 供電僅通過USB口
取電, 這種多用途能承受高壓的USB示波器, 在任何需要高壓的領域都能完美的進行測量.
HP3的技術指標：下圖就是高壓USB虛擬示波器詳細的技術指標，包括：采集，觸發，和通常的指標：

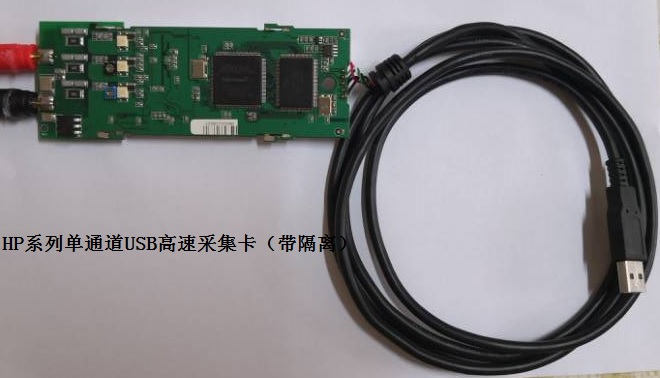

高速采集卡：
| 輸入通道 | 1通道 |
| 通道1 | 隔離的4毫米香蕉插孔與外部連接 |
| 類型 | 差分輸入 |
| 分辨率 | 10位 |
| 幅值精度 | 滿格0.3% |
| 范圍 | +/-0.2V到+/-800V滿格2-4-8步 |
| 輸入電壓全范圍 | 600V有效，降低3db下 |
| 藕合 | AC/DC |
| 阻抗 | 2.1 MOhm // 15 pF |
| 最大輸入電壓 |
|
| 最大共模電壓 | 200 mV到8V范圍: 12V 20V到80V范圍: 120V 200V到800V范圍: 800V |
| 共模抑制比 | 60db |
| 帶寬最大（3DB） | 50MHz |
| 交流藕合截止頻率 | 1.5Hz |
| 上升時間 | 10ns |
| 超調 | 1% |
| 最大采樣率 | 幾款型號 |
| HP3-100 | 100MS/S實時 |
| HP3-20 | 20MS/S實時 |
| HP3-5 | 5MS/S實時 |
| 最大連續存盤速率 | 這幾款型號 |
| HP3-100 | 10MS/S實時 |
| HP3-20 | 2MS/S實時 |
| HP3-5 | 500KS/S實時 |
| 采樣時鐘 | 內部 |
| 精度 | +/-0.01% |
| 穩定性 | 在-40 °度 到+85 °度下，誤差不超過百萬分之一 |
| 時基老化度 | 每年不超過百萬分之0.05 |
| 緩存 | 1048576 采樣點 |
| 系統 | 數3字，二級電壓 |
| 觸發源 | CH1通道 |
| 觸發方式 | 上升沿，下降沿 |
| 電平調節 | 0~~100%滿刻度下 |
| 滯后調節 | 0~~100%滿刻度下 |
| 分辨率 | 0.1%在10位下 |
| 預觸發 | 0到1048576采樣點(0到100%, 1點采樣分辨率) |
| 后觸發 | 0到1048576采樣點(0到100%, 1點采樣分辨率) |
| 觸發延遲 | 0到4194303點采樣, 1點采樣分辨率 |
| 接口方式 | USB 2.0高速(480 Mbit/s); (USB 1.1全速(12 Mbit/s)和兼容USB 3.0 |
| 取電方式 | USB口取電，最大400ma，功率2W |
| 物理尺寸 | 177*68*25英寸， |
| 環境溫度 | 0~~55度 |
| 環境濕度 | 10~~90%不結霜 |
| 重量 | 500克 |
| 操作系統 | Windows 98/ME/2000/XP/Vista/7/8/10 |
| 附件 | 測試探針tp-tp90 鱷魚夾tp-ac80i 手腕帶 |
| 國際認證 | 符和CE認證標準，符合RoHS認證標準 |
| 操作手冊 | 儀器手冊，軟件手冊，CD軟件光盤 |
典型應用:
優良的硬件品質和靈活易用的軟件
HandyProbe HP3成為用戶的一個理想測試儀器
如電源功率的測量, 開關模型功率測量, 頻率轉換器測量，汽車線路的測量,
還有差分輸入領域也可以直接測量各種通訊總線如CAN 總線。
