基于PXI總線的100MHz((五合一）功能數字示波器卡

特點:

TE6100:是一款每秒采樣100MHz/s綜合測儀器試儀，它包括（數字存儲示波器,FFT頻譜分析儀, 任意波形發生器,瞬態波形記錄儀,數字多用表）. 這款最新推出計算機并口連接，便攜式的綜合儀器，幾乎能解決所有的測量問題，用功能強大的任意波形發生器可產生用戶所需要的任意信號。

這款儀器是最大采樣速率100MHz/s,同8 位的分辨率，輸入范圍是 0.1 伏（滿刻度）到80伏（滿刻度）存儲深度為 32K或64K 每通道，任意波形發生器有10位的分辨率，和每秒25 MHz的采樣速率。

（最新漢字界面）

技術指標:

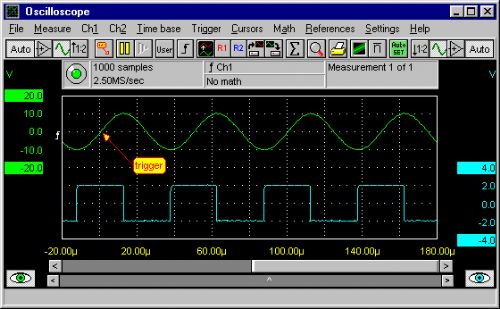

存儲示波器(儀器之一)

這臺示波器是通過時間表示電壓變化的儀器，依靠示波器的時間表示，所采集的電信號能夠被很容易的分析

硬件

存儲示波器的基本特性是:

存儲深度可設置從10到 131072  個采樣點(依據不同的儀器)。在屏幕上顯示的32K/64K/128K采樣點的數據不會丟失。預觸發位置可從0 到 100%自由設定。用唯一可調整的滑塊條,很容易在時間軸上縮放數據。采樣頻率可自由調節。

用可移動的圖形和刻度軸調節垂直偏移和增益。使用組合的觸發控制功能，能夠所見即所得，觸發電平，斜率，和調整延遲觸發。對不知道的采集信號，能自動調定設置，觸發至最好形態顯示。有線性和二次方程插值，采集信號能存儲和回放，采集信號能進行數學運算快速工具欄按鈕,很容易訪問所有功能。注釋標簽功能,能標注所采信號發生的特殊事件。彩色硬拷貝支持，所有控制都有中文解釋說明。擴展的游標測量。所有的設置可通過彈出的菜單訪問。對電視信號進行測量。



可利用自動存盤功能，捕捉瞬態信號，當儀器被設置為瞬態捕捉方式時，自動存盤功能就開使執行，每次瞬態信號產生時，信號被測量并且測量的數據被自動存儲到硬盤。 當預采樣被選擇時，采樣前和采樣后的瞬態信號被存儲。

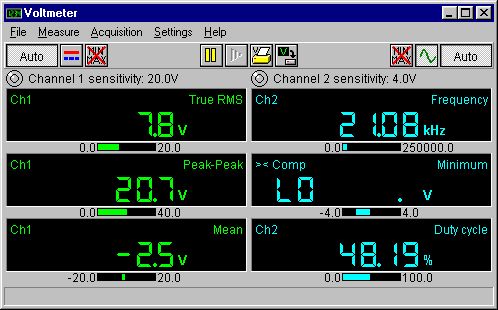

數字多用表(儀器之二)

伏特計的基本功能為：

六種滿量程可組態顯示，測量溫度，壓力，功率，電流，電量，自定義。

一個條狀的圖表，可快速的顯示每個信號的大小概況。對于所測量的數據，每一個顯示欄可提供11種不同的測量內容。



均方根 峰峰值 平均值 最大值

最小值 dBm 功率值 振幅因數

頻率 周期 瞬態值

對每一種顯示所需要計算的值能以16種不同的方式顯示

Ch1 Ch2 Ch1 + Ch2 Ch1 - Ch2

Ch2 - Ch1 Ch1 * Ch2 Ch1 / Ch2 Ch2 / Ch1

記錄 (Ch1 / Ch2) 記錄 (Ch2 / Ch1 最小值 最大值

>當時±HI <當時±LO <> HI LO ><比較



測量的數據是可調整的時間間隔，記錄數據能保存或打印。所有的顯示設置通過彈出式菜單訪問。在顯示菜單的頂部按鼠標的左按鈕可達到。示波器與頻譜分析儀可同時使用或分別使用。

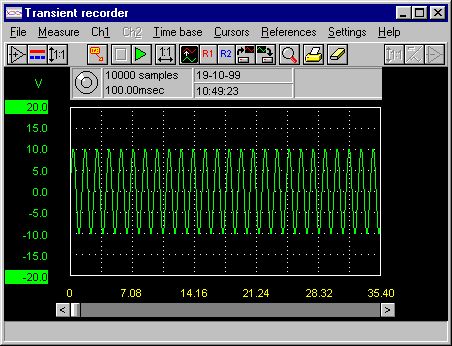

瞬態信號波形記錄儀(儀器之三)

形記錄儀對于測量比較慢的信號是一個理想的儀器，比如：對室內的溫度或移動的物體，這款瞬態波形記錄儀是可以直接記錄的儀器， 這就意味著每次采樣都能立即顯示。而示波器雖然能記錄波形和顯示波形。 但當很慢的采樣速率選擇時，示波器就需有很長的等待時間。

瞬態記錄儀可在0.01秒和500之間采樣，最大采樣深度為 32760字節, 最長測量記錄時間為190 天，當測量時，每個采樣點是以象素方式顯示，當采樣的數量大于顯示寬度時，有兩種不一樣的方法顯示屏幕顯示不下的數據，一種是掃描方法，另一種是滾動方式，用掃描方式時，開始屏幕是干凈的，然后從左到右被采樣數據填滿，周而復始，用滾動方式時，數據顯示軌跡的移動是從右到左的顯示。對于其它功能而言，瞬態記錄儀相當于示波器 :

32K存儲深度保持采樣數據不丟失 。

用可縮放的滑塊很容易在時間軸上縮放數據。

用可移動的繪圖和縮放功能調節垂直偏移和增益。

方便使用的快速工具欄按鈕。

外部游標測量。

所有設置可通過彈出菜單訪問。

存儲和重放基本信號。

用工具欄快速按鈕很容易訪問所有的功能。

注釋標簽可對所采集的信號中突發事件進行標注。

支持彩色硬拷貝功能。

所有的控制功能都有說明解釋。

顯示游標最大的做用是能分析測量信號，除此之外還能測量均方根值，峰峰值，平均值，最大和最小值。

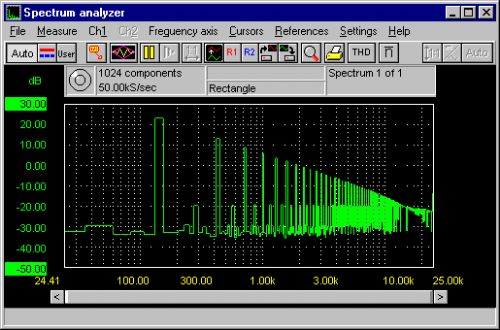

頻譜分析儀(儀器之四)

在時域范圍內測量電子信號通常是用示波器，在時域范圍描述電子信號的特性，通常用振幅，時間和相位來確定，但是當在時域范圍內從采集信號中不能得到有用的信息時，用戶可檢測頻域，這時就需要用頻譜功能，那么這臺頻譜分儀就可測量信號的頻譜。

頻譜分析儀的基本特性為：

8K長度的頻譜記錄。與示波器同時用，用戶能在時域和頻域同時觀測信號。

用先進的繪圖功能直接調節水平和垂直的偏移和增益。

五個不同的窗口減小快速富立葉變換的錯誤,包絡線測量。

垂直軸表示線性和對數

頻率軸代表線性，對數，倍頻和三次倍頻。

測量的平均值能減少噪音的干擾。

測量最大值。總的諧波失真計算直到100次諧波。

外部游標測量。所有設置得通過彈出的菜單訪問。

存儲和重放基本信號。

用工具欄快速按鈕很容易訪問所有的功能。

注釋標簽可對所采集的信號中突發事件進行標注。

彩色硬烤貝支持。所有的控制都有說明解釋。

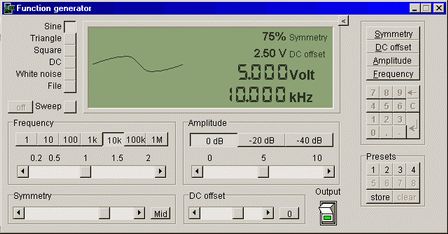

任意波形發生器(儀器之五)

這信號發生器產生五種默認的信號形態：正弦波，三角波，方波，DC和白噪聲，用戶所選擇的信號，由波形發生器所產生可立即在屏幕上顯示。信號的振幅可自由在0V和12V之間設置， A DC 偏移在 0 和 12 V之間對信號適用， 也就是說信號的對稱性，從1% 到99%從可以被改變，信號的頻率能設置為0到2MHz。這信號發生器也提供掃頻功能，掃頻功能可同頻譜分析一起操作，也能手動操作，并且還能從頻譜分析中由低頻到高頻拷貝掃頻極限值，同“測量最大值”方式一起，在頻譜分析中給出快速和容易的方法，建立頻率應答曲線。任意波形發生器能發生預先由示波器測量的信號,用文件按鈕,信號能調入波形發生器的內存,任意波形發生器能發生這個信號,同時振幅,頻率也能被調節. 可設定8個要經常發生的信號,這些信號能被存儲,在對相應的8個數字按鈕上單擊,所需要的信號就發生。
