數據采集及回放系統

基于PC的波形發生器DYLAI300

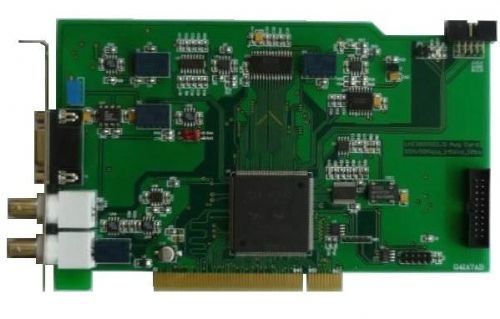

生產廠商： 迪陽公司 產品型號： DYLAI300
產品簡介： 北京迪陽產銷波形發生器卡,提供波形發生器卡的價格,采樣頻率:1Hz~~1GHz ,8~~16位 ,輸出頻率在1Hz~~300MHz,并提供完整解決方案.010-62156134

售價：￥4200

DYLAI300-PCI 50M-14bit-1CH 任意波形發生卡:

型號	最高時鐘	總線	精度	通道	波形長度	價格
DYLAI300	50MHz	PCI	14位	1CH	256K/CH	3900元
DYLAI300VSE	50MHz	PCI	14位	1CH	1024K/CH	4200元
DYLAI320VSE	80MHz	PCI	14位	2CH	256K/CH	4900元

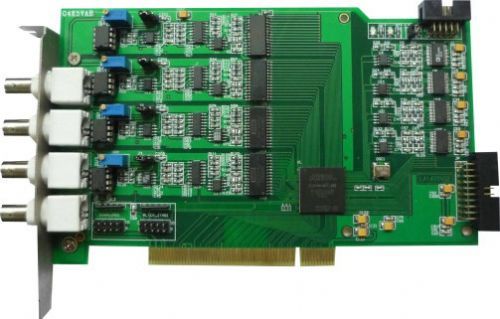

DYLAI420VSE	100MHz	PCI	14位	4CH	16K/CH	8900元
DYLAI5014	50MHz	PC104	14位	1CH	1024K/CH	4200元

特性：

· 安裝和配置容易，支持即插即用，系統對其進行自動配置

· 14bit的D/A 分辨率

· 每臺集成1通道信號輸出

· 在線修改波形的頻率和幅度

自動校準零點

LAI300任意波形發生卡——有一路波形輸出、一路計數/測頻輸入和8個DI輸入、8路DO輸出、6路8位低速度DAC。為我公司LAI200產品的升級替代產品，用戶可用鼠標編輯所需的任意波形，也可選擇正弦波、方波、三角波、鋸齒、TTL、白噪聲、高斯噪聲、梯形、指數、AM、FM、掃頻等常規波形，可設置波形的幅度、頻率、偏置量等參數。LAI300采用DDS合成技術、全表貼工藝、大規模FPGA技術，具有頻率精度高、分辨率高、可靠性好、軟件支持豐富等優點，可廣泛用于個人實驗室和自動測試系統。

1.2 技術性能指標

T1波形輸出通道：

LAI300：

波形頻率	0.1Hz(DC) ～5MHz
頻率分辨率	0.02Hz
DAC時鐘	0~50MHz連續可調，步進為0.2Hz
通道數	1CH波形輸出＋同步端+1路測頻計數+8個DI口+8路DO口+6路8位DAC
波形長度	LAI300:256Ksa/CH LAI300VSE 1024Ksa/CH
垂直分辨率	14位
頻率穩定度	＜30ppm
波形幅度	0～±10V、0～±1V
波形個數	1～4095個、循環輸出
輸出阻抗	100Ω,輸出電流50mA Vpeak=100mA
低通濾波	5MHz、1MHz、100KHz、10KHz、1KHz程控
帶內波動	<1%在1Hz~1MHz內<1%，（設為5MHz低通濾波)
最大非線性	<0.2% 1KHz正弦波
信噪比	-65db (1KHz 正弦波)
直流精度	±1V檔<1%，±10V檔<0.2%
交流精度	±1V檔<1%，±10V檔<0.2%
諧波失真	LAI300 :-65dBc(<1KHz)、 -58dBc(100KHz)
軟件平臺	Windows2000/XP
T2測頻率通道
頻率范圍	0~5MHz
輸入電壓	200mV~±10 Vpp
耦合方式	AC
測頻精度	±(1Hz+Fs*30ppm)
二次開發	提供常用開發平臺下的Demo源代碼(VC、Cvi、Vb、Labview、C++ Builder)。

1.3 軟件支持

LAI300和LAI320VSE任意波形發生卡提供豐富的軟件支持, 提供集成軟件和驅動程序以及編程接口、動態連接庫、使用例程等。

1.4 工作原理

圖一、LAI300原理框圖

工作原理：

PC機將波形數據通過PCI總線送到存儲器中，存儲器循環地將波形數據發送到DAC電路，由DDS（數字頻率合成器）電路產生相應的DAC刷新時鐘（0~50MHz,步進0.04Hz）。DAC輸出波形經緩沖放大、低通濾波、放大輸出。

輸出的波形可經過頻率計進行測試，頻率計的范圍0~5MHz誤差為±1Hz*30ppm，也可測量外部信號的頻率。

第二章 硬件安裝與設置

2.1 最低配置：

LAI300—— Pentium及其兼容機，128M內存、1024x768監視器、PCI2.2總線。

LAI320VSE——Pentium及其兼容機，128M內存、1024x768監視器。

2.2 板卡外型

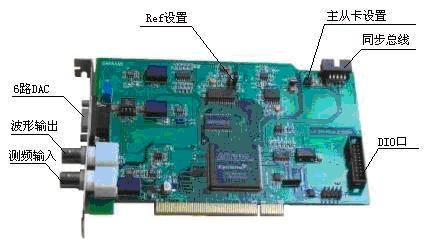

LAI300板卡外型：

圖三、LAI300板卡外型

LAI300-PCI為標準的PCI插卡，其中：

VR1: 波形幅度校準電位器[出廠已標定]

T1：信號輸出端。

T2：外部測頻輸入端

D1：工作指示燈

J2：數字量輸入/輸出口(DI/DO)

JP2：同步端，多通道擴展

S1、S2 主從卡設置跳線(作從卡時要豎直方向短接)

6路DAC J1 管腳定義

序號	管腳	備注
AGND	1	地
DAC2	2	DAC2輸出
DAC4	3	DAC4輸出
DAC0	4	DAC0輸出
AGND	5	地
DAC3	6	DAC3輸出
DAC5	7	DAC5輸出
DAC1	8	DAC1輸出
AGND	9	地

數字DIO口JP3定義

序號	管腳	備注
DO0	1	TTL輸出
DO1	2	TTL輸出
DO2	3	TTL輸出
DO3	4	TTL輸出
DO4	5	TTL輸出
DO5	6	TTL輸出
DO6	7	TTL輸出
DO7	8	TTL輸出
GND	9、10、19、20	地
DI0	11	TTL輸入
DI1	12	TTL輸入
DI2	13	TTL輸入
DI3	14	TTL輸入
DI4	15	TTL輸入
DI5	16	TTL輸入
DI6	17	TTL輸入
DI7	18	TTL輸入

注意事項：卡需用到PCI總線上的3.3V電源，某些老式工控機

沒提供3.3V電源，需要跟換ATX電源。

訂購信息：

型號	最高DAC時鐘	D/A精度	通道數	波形長度
LAI300-PCI	50MHz	14位	1CH	256Ksa/CH

注：波形長度可擴展到512Ksa/CH(1MBytes)

配件：

安裝光盤一張，BNC線一根，信號輸出線一根，20芯數據線一根
