基于PC的數據記錄儀

所有HS3、HS4系列測量儀器都可以用作數據記錄儀或瞬態記錄儀。數據記錄儀是一種直接記錄顯示信號電壓的儀器。

HS3、HS4 數據記錄儀可用連續記錄模式，直到它被用戶終止。同時測量，每一次采集新的樣本時，他們會直接傳送到計算機，他們將被處理和顯示所需的時間和存儲到硬盤。任何變化的輸入信號將立即可見。測量持續時間是沒有限制的，可連續存盤數小時至數天。

HS3、HS4記錄儀與與示波器的主要區別是，示波器測量預定的時間量和存儲所有測量數據在儀器內部實現。當測量數據時，所有數據將被傳輸?shù)接嬎銠C(jī)，然后被處理和顯示。之后，一個新的測量將開始。這種測量的長度跟儀器內存有關。所以不能連續測量，每一個測量單元之間有間隔。

當使用數據記錄儀流盤模式時就不存在有間隔的問題了。

例如在一個房間緩慢變化溫度的溫度。在整個過程中，任何變化的輸入信號是立即可見。

另一個應用例程的數據記錄儀測量長的非重復信號像例如串行通信信號，這將持續很長時間被捕獲在內部存儲器的硬件。

最大數據記錄流量可達每秒：100KHz/s   （中英文界面使客戶一目了然）

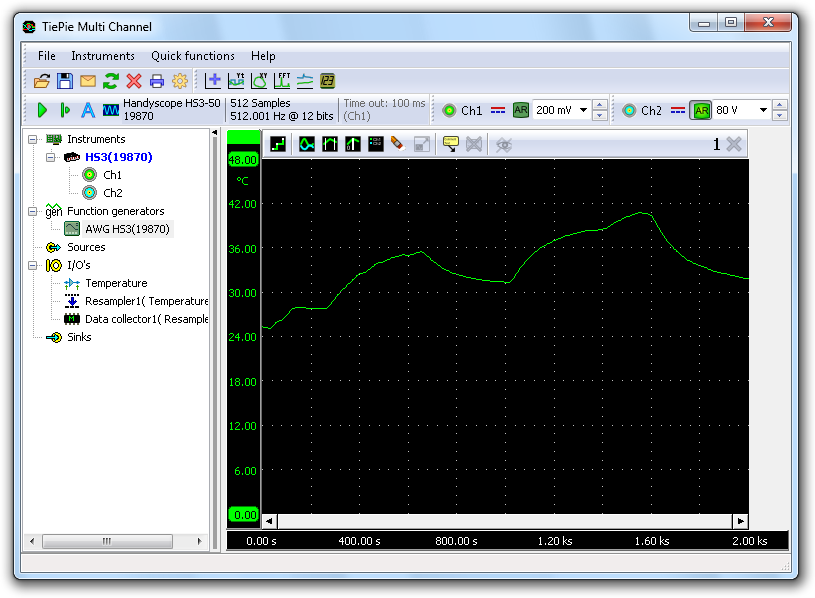

 數據記錄器圖表
數據記錄器可以有一個或多個圖表，每個圖表顯示一個或多個信號，其中每個圖表可以顯示信號的不同部分。圖表可以以Yt模式或XY模式顯示信號，帶或不帶插值。圖表中所有項目的顏色可以設置為任何所需的值。圖表尺寸可以調整為任何所需的大小，圖表可以位于一個窗口或單獨的窗口中，可以位于桌面上的任何位置。

可以使用 光標進行屏幕測量。可以為信號賦予描述性名稱，并使用圖例來簡化顯示信號的識別?？梢苑胖梦谋緲?biāo)簽來標記信號的有趣部分。

測量僅受計算機可用內存或可用磁盤空間的限制。為了顯示測量信號的所有細節，可在垂直和水平方向上進行 無限縮放。所有縮放操作均可通過撤消縮放功能撤消。
