一、邏輯分析儀的發展
自20世紀70 年代初研制成微處理器，出現4位和8位總線，傳統示波器的雙通道輸入無法滿足8位字節的觀察。微處理器和存儲器的測試需要不同于時域和頻域儀器。數域測試儀器應運而生。HP公司推出狀態分析儀和Biomation公司推出定時分析儀（兩者最初很不相同）之后不久，用戶開始接受這種數域測試儀器作為最終解決數字電路測試的手段，不久狀態分析儀與定時分析儀合并成邏輯分析儀。
20世紀80 年代后期，邏輯分析儀變得更加復雜，當然使用起來也就更加困難。例如，引入多電平樹形觸發，以應付條件語句如IF、THEN、ELSE等復雜事件。這類組合觸發必然更加靈活，同時對大多數用戶來說就不是那樣容易掌握了。
邏輯分析儀的探頭日益顯得重要。需用夾子夾住穿孔式元件上的16根引腳和雙列直插式元件上的只有0.1″間隙的引腳時，就出現探頭問題。今天的邏輯分析儀提供幾百個工作在200MHz頻率上的通道信號連接就是個現實問題。適配器、夾子和輔助爪鉤等多種多樣，但是最好的辦法的是設計一種廉價的測試夾具，邏輯分析儀直接連接到夾具上，形成可靠和緊湊的接觸。
今天的發展趨勢
邏輯分析儀的基本取向近年來在計算機與儀器的不斷融合中找到了解決的辦法。北京迪陽公司LA4000,5000，LA2132系列邏輯分析儀著重解決導向和發展能力，亦即儀器如何動作和如何構建有特色的結構。導向采用微軟的Windows接口，它非常容易驅動。改進信號發現能力必然涉及到儀器結構的變動。在所有要處理的數據中著重處理與時間有關聯的數據，不同類型的信息采用多窗口顯示。例如，對于微處理器來說，最好能同時觀察定時和狀態以及反匯編源碼，而且各窗口上的光標彼此跟蹤相連。
關于觸發，總是傳統邏輯分析儀中的難題。LA4000,5000系列邏輯分析儀為用戶提供高級觸發功能，使復雜觸發事件的設置簡單化，保證你精力集中解決測試問題上，而不必花時間去調整邏輯分析儀的觸發設置。該庫中包含有許多易于掌握的觸發設置，可以作為通常需要修改的觸發起始點。需要特殊的觸發能力只是問題的一部分。除了由錯誤事件直接觸發外，用戶還希望從過去的時段去觀察信號，找出造成錯誤的根源和它前后的關系。精細的觸發和深存儲器可提高超前觸發能力。
LA-4000,5000系列邏輯分析儀給用戶提供了高品質，高性能價格比的產品，完全取代要花費大價錢所購買的臺式邏輯分析儀的性能，它有很高的采樣時鐘，超高的數據存儲深度，復雜的觸發條件，高可靠性及質量。因為我們的邏輯分析儀是基于PC的，借助計算機Windows
北京迪陽公司是臺灣克拉克,臺灣孕龍,臺灣皇晶基于PC的邏輯分析儀中國代理.
邏輯分析儀是一種類似于示波器的波形測試設備，它可以監測硬件電路工作時的邏輯電平（高或低），并加以存儲,用圖形的方式直觀地表達出來，便于用戶檢測,分析電路設計(硬件設計和軟件設計) 中的錯誤，邏輯分析儀是設計中不可缺少的設備，通過它，可以迅速地定位錯誤，解決問題，達到事半功倍的效果.
邏輯分析儀是利用時鐘從測試設備上采集和顯示數字信號的儀器，最主要作用在于時序判定。由于邏輯分析儀不像示波器那樣有許多電壓等級，通常只顯示兩個電壓（邏輯1和0），因此設定了參考電壓后，邏輯分析儀將被測信號通過比較器進行判定，高于參考電壓者為High,低于參考電壓者為Low，在High與Low之間形成數字波形。例如：一個待測信號使用200MHz采樣率的邏輯分析儀，當參考電壓設定為1.5V時，在測量時邏輯分析儀就會平均每5ns采取一個點，超過1.5V者為High(邏輯1)，低于1.5V者為Low（邏輯0），而后的邏輯1和0可連接成一個簡單波形，工程師便可在此連續波形中找出異常錯誤之處。
整體而言，邏輯分析儀測量被測信號時，并不會顯示出電壓值，只是High跟Low的差別；如果要測量電壓就一定需要使用示波器。除了電壓值的顯示不同外，邏輯分析儀與示波器的另一個差別在于通道數量。一般的示波器只有2個通道或4個通道，而邏輯分析儀可以擁有從16個通道、32個通道、64個通道和上百個通道數不等，因此邏輯分析儀具備同時進行多通道測試的優勢。
根據硬件設備設計上的差異，目前市面上邏輯分析儀大致上可分為獨立式（或單機型）邏輯分析儀和需結合電腦的PC-based卡式虛擬邏輯分析儀。獨立式邏輯分析儀是將所有的測試軟件、運算管理元件以及整合在一臺儀器之中；卡式虛擬邏輯分析儀則需要搭配電腦一起使用，顯示屏也與主機分開。
就整體規格而言，獨立式邏輯分析儀已發展到相當高標準的產品，例如采樣率可達8GHz、通道數可擴充到300個通道以上，存儲深度相對也高，獨立式邏輯分析儀以往價格昂貴，從幾萬到數十萬人民幣不等，一般用戶很少用得起。最近臺灣OItek科技有限公司推出的OLA2032BTM獨立臺式EasyDebugTM邏輯分析儀，不超過2萬元人民幣經濟性價格讓每個工程師都用得起。尤其在數字電路教學中，改變了以往老師為了降低成本使用虛擬邏輯分析儀進而產生的不直觀、麻煩等問題，在同一個價格上，我們可以把臺式獨立邏輯分析儀很輕松地拎起來。
基于計算機接口的卡式虛擬邏輯分析儀，以較小的成本提供了相應的性能，但是卡式虛擬邏輯分析儀也有很大缺點，它需要配備電腦才能使用，尤其數字測試中，工程師往往會陷入一堆PCB板中，采用旋轉按鈕的儀器要比在屏幕上移動鼠標更加方便。技術的發展也逐漸把示波器和邏輯分析儀的功能融合在一起，成為混合式的儀器（MSO），也稱混合信號測試儀器。邏輯分析儀與示波器比較如下，這樣我們就會知道什么情況下用邏輯分析儀或示波器了。
臺灣克拉克公司虛擬邏輯分析儀（高性能、高配置）:

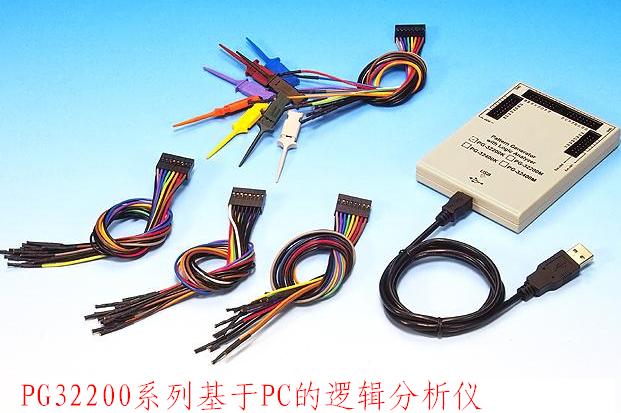

| 系列型號(USB口) 基本緩存 | 采樣 速率 | 通道 | 最大 存儲 | 實測 帶寬 | 條件 跟蹤 級數 | 全套 價格 |
| 200MHz | 32 | 256K (max) | 100MHz | 帶圖形發生 | 3900元 | |
| 200MHz | 32 | 1M (max) | 100MHz | 帶圖形發生 | 5900元 | |
| 400MHz | 32 | 512K (max) | 200MHz | 帶圖形發生 | 6900元 | |
| 400MHz | 32 | 2M (max) | 200MHz | 帶圖形發生 | 7900元 | |

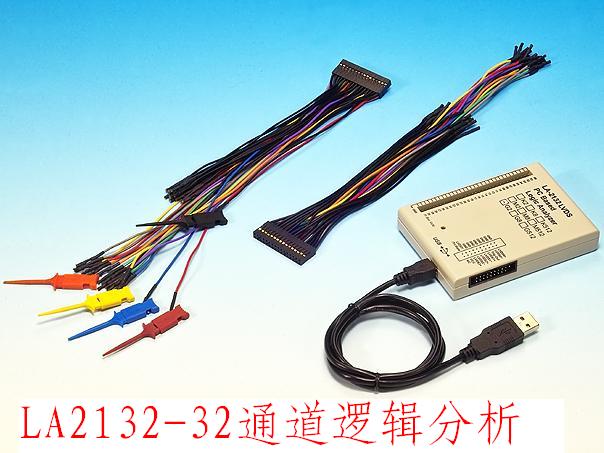

| (有二種型號:) LA2132K8/256K LA2132K512/245K
| 250MHz | 32 | 256K (max) | 125MHz | K8：8級觸發 K512：512級觸發 | 1900元 K8型號 3900元 K512型號 |
| (有三種型號:) LA2132M2/1M LA2132M8/1M LA2132M512/1M
| 500MHz | 32 | 1M (max) | 125MHz LVDS下 200MHz | M2：2級觸發 M8：8級觸發 M512：512級觸發 | 2900元 M2型號 3900元 M8型號 4900元 M512型號 |
| (有三種型號:) LA2132G2/4M LA2132G8/4M LA2132G512/4M
| 1GHz | 32 | 4M (max) | 125MHz LVDS下 200MHz | G2：2級觸發 G8：8級觸發 G512：512級觸發 | 2980元 G2型號 4800元 G8型號 5900元 G512型號 |
| LA2164K512/256K
| 250MHz | 64 | 256K (max) | 125MHz | K512：512級觸發 | 5900元 K512型號 |
| LA2164M512/1M
| 500MHz | 64 | 1M (max) | 125MHz LVDS下 200MHz | M512：512級觸發 | 6900元 M512型號 |
| LA2164G512/4M | 1GHz | 64 | 4M (max) | 125MHz LVDS下 200MHz | G512：512級觸發 | 9900元 G512型號 |
| 200MHz | 40 | 64K | 75MHz | 16 級0\1\x | 6800元
| |
| 200MHZ | 80 | 64K | 75MHz | 16級0\1\x | 16800元 | |
LA5540/256K | 500MHz | 40 | 512K | 100MHz | 16級0\1\x | 9800元
|
| 500MHz | 80 | 512K | 100MHz | 16級0\1\x | 19800元
| |
| 500MHz | 160 | 512K | 100MHz | 16級0\1\x | 78000元
|
臺灣孕龍公司虛擬邏輯分析儀（高性能、高配置）:
| 型號: | 通道 | 簡 介 | 價格 |
| 16 | 100M, 每通道32K, 壓縮存儲8M | 1580 | |
| 16 | 100M, 每通道64K, 壓縮存儲16M | 1980 | |
| 16 | 200M, 每通道128K, 壓縮存儲32M | 2980 | |
| 32 | 200M,每通道128K, 壓縮存儲32M | 9800 | |
| 32 | 200M,每通道1M, 壓縮存儲255M | 13900 | |
| 32 | 200M,每通道2M, 壓縮存儲255M | 15900 | |
| LAP-B70002X | 64 | 400M,每通道256K, 壓縮存儲2M x 232 M | 29800 |
| 70 | 400M,每通道256K, 壓縮存儲2M x 232 M | 19900 | |
| 70 | 400M,每通道2M, 壓縮存儲2M x 232 M | 29900 | |
| 70 | 400M,每通道2M, 壓縮存儲2M x 232 M | 24900 |
6.LAP-B(702000)與LAP-B(702000L)，LAP-B(70256)與LAP-B(70256L)區別僅為標
配總線協議分析種類之不同。
臺灣皇晶公司虛擬邏輯分析儀（高性能、高配置）:
| PKLA1116口袋型邏輯分析儀 | 口袋型邏輯分析儀，采樣速率200MHz，帶寬75MHz，16通道，128K存儲，USB口。 | ￥11200 |
| PKLA1216口袋型邏輯分析儀 | 口袋型邏輯分析儀，采樣速率200MHz，帶寬75MHz，16通道，128K存儲，USB口。 | ￥14400 |
| PKLA1616口袋型邏輯分析儀 | 口袋型邏輯分析儀，采樣速率200MHz，帶寬75MHz，16通道，256K存儲，USB口。 | ￥19200 |
| TL2036邏輯分析儀 | 邏輯分析儀，采樣速率4GHz，帶寬200MHz，36通道，180K存儲，USB2.0接口，探頭夾40個。 | ￥13800 |
| TL2036Lite邏輯分析儀 | 邏輯分析儀，采樣速率4GHz，帶寬200MHz，36通道，180K存儲，USB2.0接口。 | ￥19800 |
| TL2136邏輯分析儀 | 邏輯分析儀，采樣速率4GHz，帶寬200MHz，36通道，18M存儲，USB2.0接口，探頭夾40個。 | ￥18800 |
| TL2236邏輯分析儀 | 邏輯分析儀，采樣速率4GHz，帶寬200MHz，36通道，72M存儲，USB2.0接口，探頭夾40個 | ￥26800 |
