中國市場基于PC的主流邏輯分析儀現狀

     北京迪陽世紀科技有限公司 www.js-taiyuan.com 深耕基于PC的測量測控領域有數年之久，先后推出基于PC的邏輯分析儀，示波器，頻譜分析儀，波形發生儀，協議分析儀，頻率特性分析儀，在業界有很大的影響力，今天在這里介紹幾款市場上主流的PC邏輯分析儀，以饗讀者，并為讀者做選型指南。

基于PC的邏輯分析儀主要包括數據捕獲和數據顯示兩大部分，其內部結構是利用時鐘從測試設備上采集和顯示數字信號，由于數字系統的測試一般要觀察較長時間范圍的信號間邏輯關系或較長的數據流才能進行分析，邏輯分析儀一般采用先進行數據捕獲即采集并存儲數據，然后進行數據顯示并觀察分析的方式。因此邏輯分析儀內部結構可劃分為兩大部分：數據捕獲及數據顯示。數據捕獲部分包括信號輸入、采樣、數據存儲、觸發產生和時鐘電路等。外部被測信號送到信號輸入電路，與門限電平進行比較，通過比較器整形為符合邏輯分析儀內部邏輯電平的信號（如TTL電平信號）。采樣電路在采樣時鐘控制下對信號進行采樣，采樣獲得的數據流送到觸發產生電路進行觸發識別，根據數據捕獲方式，在數據流中搜索特定的數據字（觸發字），當搜索到符合條件的觸發字時，就產生觸發信號。數據存儲電路在觸發信號的作用下進行相應的數據存儲控制，而時鐘電路可以選擇外時鐘或內時鐘作為系統的工作時鐘。而外部結構是通過USB總線或串行總線與計算機相連，通過計算機的強大功能完成各種時序分析，是計算機作為數據的顯示控制，顯示器和鼠標、鍵盤作為邏輯分析儀的用戶面板，它相當于一個多線示波器，如圖所示。

最主要作用在于時序判定。由于邏輯分析儀不像示波器那樣有許多電壓等級，通常只顯示兩個電壓（邏輯1和0），因此設定了參考電壓后，邏輯分析儀將被測信號通過比較器進行判定，高于參考電壓者為High,低于參考電壓者為Low，在High與 Low之間形成數字波形。如果邏輯分析儀是基于PC的，很多功能計算機已具備，象顯示器，CPU，鍵盤，和磁盤驅動器。所以基于PC的邏輯分析儀能夠替代傳統的臺式邏輯分析儀，用戶沒必要花費很多的錢去購買昂貴的臺式邏輯分析儀?；赑C的邏輯分析儀的性能很大一部分取決于上位機軟件的編制情況，象高級觸發功能，協議分析功能等等。
1. 中國市場早期比較主流的基于PC的邏輯分析儀是美國Link儀器的LA5000系列邏輯分析儀。

Link instruments始創于1986年，http://www.linkinstruments.com/。是由哥倫比亞大學的幾個畢業生創建的，這點跟Rigol有點像。初期產品是基于ISA，PCI等插槽的，現在已全部轉成USB2.0接口。旗下產品有邏輯分析儀，數字示波器，圖形發生儀，頻譜分析儀。在臺灣的分公司叫克拉克，http://www.clock-link.com.tw/p0.htm。現在大陸出售的邏輯分析儀多是來自克拉克，可能大家對它也比較熟悉。LA-55160是唯一支持高達160通道的USB邏輯分析儀，體積稍有點大，但比Agilent的1690要小很多。不過當通道數為96通道時，采樣率達500M Sa/s,存儲深度512kSa,當使用全部160通道時，采樣率減少到250M Sa/s,存儲深度256kSa,使用外部時鐘采樣率和存儲深度進一步降到80M Sa/s和128kSa。其它特點包括：
連續可變預觸發/后觸發位置，儲存觸發點附近多達512k事件樣點
高阻抗探頭減少負載效應（200kohm//3pF）.
可變閾值范圍-6.4V to +6.4V
支持8種不同的邏輯電平包括：TTL,ECL,3V logic,CMOS,RS232,同一時間可選擇多種電平
觸發輸出，同步其它儀器
100MHz帶寬
8個外部輸入高速時鐘可根據用戶定義組成靈活的時鐘限制
支持同一探頭的狀態和時序同步捕獲
可選的高速圖形發生器，在8到160通道上提供100M bit/s的速率
USB（1.1/2.0）連接

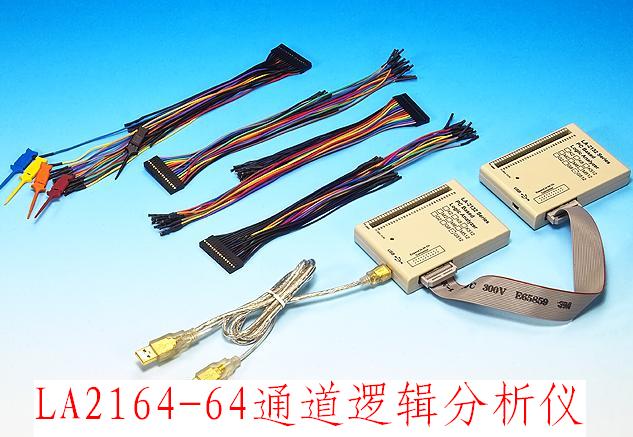

現在臺灣克拉克公司跟據市場需求，又推出了LA2000系列和PG32000系列的邏輯分析儀，
市場反應也不錯。有32通道，64通道兩個系列。

孕龍邏輯分析儀功能介紹 ：

1.具有外部按鈕執行邏輯分析儀取樣功能
在孕龍邏輯分析儀的硬件上，有一個START的按鈕，當邏輯分析儀軟件在開啟的狀態，可利用此按鈕來讓邏輯分析儀執行取樣的動作。此按鈕能讓您更快速的操作邏輯分析儀取得被測物的資料。
2. 壓縮技術
孕龍科技推出波行壓縮專利技術，可以在不增加內存的狀況下獲取更長的波形資料。For Example：設定內存深度為1M，取樣率為50MHz。未開啟壓縮功能時僅可擷取20.972ms，若開啟壓縮功能后，以同樣記憶深度為1M，取樣率為50MHz進行取樣，則可以將波形時間增加至3.999s，大大的提升了擷取數據量。
3.信號濾波延遲
孕龍科技推出了信號濾波延遲專利技術，信號濾波功能可以將訊號進行條件式的擷取，如下圖所述，將A1通道設定濾波條件為高準位，透過上下并列窗口的比較可明顯看出兩者間的差異，而信號濾波延遲則是能夠?qū)⑿盘枮V波的條件更加靈活化，使用者可自行設定過濾的時間狀態。
For Example：客戶端有一組DUT出現Bug，Bug的內容是當程序讀取的時候可能會出現讀取錯誤的情況，此時就可以利用信號濾波延遲進行條件式的擷取，藉此進行Bug分析 （讀取狀態為0X5A、讀取命令周期為10us）透過信號濾波延遲功能，邏輯分析儀就可以只針對當0X5A的數值出現后僅擷取命令時間10us，進而分析Bug的發生問題。
4.觸發分頁技術
孕龍邏輯分析儀加入了觸發分頁(Trigger Page)的專利技術，Trigger Page簡單的說就是將連續又漫長的訊號數據分頁。
以目前所設定的內存長度為一頁，觸發點的所在即為第一頁，分析完第一頁的數據后，只要被測物的數據每一次都是相同的，且觸發狀態設定不變，就可以將Trigger Page設為2再重新啟動邏輯分析儀，待邏輯分析儀停止擷取數據且完成顯示時，波形顯示區內的內容即為第二頁的數據，第二頁的數據就是緊接著第一頁結束后的數據。
For Example：設定記憶深度為32K、取樣率為200MHz，設定觸發分頁為1，所擷取訊號的結束點為147.465us，而數據為0X47的前半段，再以相同記憶深度與取樣率進行擷取，設定觸發分頁為2時，所擷取訊號開始點為觸發分頁1時的結束點147.465us，此時可看見資料0X47的后半段。
5.觸發次數計算
孕龍邏輯分析儀加入了觸發次數計算（Trigger Counter）的技術，Trigger Counter，的功能是將有一個以上符合觸發值的被測信號，使用者可決定觸發點是要在第幾個符合觸發設定的位置進行觸發，
第一次碰到觸發的設定狀態時就觸發Trigger Counter就要設定為1（預設），第三次碰到觸發的設定狀態時才觸發Trigger Counter就要設定為3，依此類推。
6.內存分析
孕龍邏輯分析儀加入了內存分析功能(Memory Analyzer)，針對總線中有使用ADDRESS的類別，如IIC、HDQ、3-WIRE、PM、SM、IIC(EEPROM 24LX)…等等，能夠?qū)⒖偩€中的ADDRESS、READ/WRITE、DATA狀態記錄于內存分析表中，讓使用者進行總線分析時也能夠針對ADDRESS、READ/WRITE、DATA加以記錄分析。
7.總線協議分析實例 – IIS總線協議分析譯碼
孕龍科技的I2S總線分析模塊，可幫助使用者進行I2S總線分析，透過譯碼模塊可將訊號中的Data-L及Data-R數值直接顯示于屏幕上，孕龍科技IIS總線分析模塊可依照待測I2S訊號格式讓使用者選擇Data bit長度為16、20、24、32 bits，方便使用者面對各種不同的I2S訊號均能順利分析。
產品介紹
LAP-C(322000)
．內部取樣頻率：100Hz～200MHz
．內存容量：64Mbits
．每信道內存深度：2Mbits
．觸發通道 ：32CH
．PC-Based界面
．采USB1.1(2.0)傳輸供電
．總線封包觸發:串行 / 并行
．免費附贈脈波寬度觸發模組
LAP-C(32128)
．內部取樣頻率：100Hz～200MHz
．內存容量：4Mbits
．每信道內存深度：128Kbits
．觸發通道 ：32CH
．PC-Based界面
．采USB1.1(2.0)傳輸供電
LAP-C(162000)
．內部取樣頻率：100Hz～200MHz
．內存容量：64Mbits
．每信道內存深度：2Mbits
．觸發通道 ：16CH
．PC-Based界面
．采USB1.1(2.0)傳輸供電
LAP-C(16128)
．內部取樣頻率：100Hz～200MHz
．內存容量：4Mbits
．每信道內存深度：128Kbits
．觸發通道 ：16CH
．PC-Based界面
．采USB1.1(2.0)傳輸供電
LAP-C(16064)
．內部取樣頻率：100Hz～100MHz
．內存容量：1Mbits
．每信道內存深度：64Kbits
．觸發通道 ：16CH
．PC-Based界面
．采USB1.1(2.0)傳輸供電
LAP-C(16032)
．內部取樣頻率：100Hz～100MHz
．內存容量：512Kbits
．每信道內存深度：32Kbits
．觸發通道 ：16CH
．PC-Based界面
．采USB1.1(2.0)傳輸供電
LAP-B(702000X)
通道模式:70CH/32CH/16CH
時序量測取樣頻率:100Hz~333MHz/100MHz~500MHz/200MHz~1GHz
內存容量:140Mbits
每信道記憶深度:2Mbits/4Mbits/8Mbits
觸發通道:64CH/32CH/16CH
數據壓縮:最大 1Mbits x 4G
觸發階層:16階
總線封包觸發:YES.
3.臺灣皇晶基于PC的邏輯分析儀。

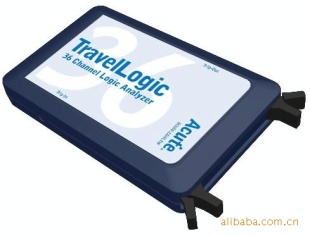

Acute(皇晶)是一家臺灣企業，http://www.acute.com.tw/涉獵USB儀器已有相當時日，旗下產品線有邏輯分析儀，圖形發生器，數字示波器，主打Pocket（口袋）儀器的概念。TL2236是唯一一款定時分析高達4GHz的USB邏輯分析儀，同時也支持200MHz狀態分析。存儲深度類似數字示波器是可變的，從定時分析4GHz時的2.5k bits/ch到200MHz時的 2M bits/ch。最深的存儲深度出現在1.6GHz定時分析時的16M bits/ch,不過這時候的可用信道數只有四個信道，適合分析高速需要長存儲的信號。其它特點還有：

突波觸發(500ps)
250pS觸發分辨率
4組條件式觸發 (每組條件16階)
支持預觸發和觸發
多次觸發，可達4096次，（類似波形刷新率）
支持word,channel,transition,glitch,width觸發種類
UART, I2C,I2S,SPI 串行協議的硬件觸發
數據記錄(硬盤儲存)
時間戳記錄模式(Time stamp)
實時頻率顯示
實時狀態顯示
可與皇晶或其它DSO堆棧成混合訊號分析儀
可量測最低電壓0.25伏(Vpp)

4. LogicStudio （力科邏輯分析儀）

16個邏輯通道，最大采樣率達到1GS/s， 最大輸入信號頻率達到100MHz。 軟件可提供動態的波形顯示，人性化的用戶界面，簡單點擊鼠標，向?qū)Чδ芫涂奢p松幫您實現各種操作。  LogicStudio將操作簡單和功能強大進行了完美的統一，它提供了豐富的工具，包括時序測量光標，獨特的放大，余輝顯示及可以重新回放過去捕獲波形的歷史模式等。 此外，它還支持IP2PC, SPI 和UART的協議分析功能，可對捕獲到的波形解碼并觸發特定的地址或數據。

除這些通常的數字和串行信號調試能力之外，LogicStudio還提供了其它一些調試工具。對于在使用力科WaveJet示波器的工程技術人員，LogicStudio可將WaveJet示波器捕獲到的波形動態地傳輸?shù)絇C上，使得PC成為一種混合示波器，可以同時觀察4路模擬信號和16路數字信號，

強大的觸發能力

觸發是任何一種邏輯分析儀的重要部分。LogicStudio提供了更為豐富的觸發能力。首先，它有Auto,Normal和Single等現代示波器具有的觸發模式，而市面上一些USB邏輯分析儀則只有一種簡單的Single觸發模式。 LogicStudio 提供了“在線”自動運行模式，不會因為數據正在被傳輸?shù)絇C而使顯示有延遲。此外，它的觸發種類也很豐富。 除了有簡單的邊沿和邏輯狀態觸發外，高級觸發為用戶自由創建各種觸發提供了可能，一系列組合觸發方式可捕獲各種類型的異常事件。

數字信號,串行信號，模擬信號
   就象大多數邏輯分析儀一樣，LogicStudio能捕獲、顯示數字信號和串行信號。但LogicStudio具備邏輯分析儀所沒有的功能——通過和力科WaveJet示波器之間進行通信使得PC具有了一種真正的混合信號調試環境。
5. 市面上還有一些基于PC的邏輯分析儀，比如漢泰HANTEK邏輯分析儀，周立功邏輯分析儀，飛騰三環flyto邏輯分析儀，以及一些基于PC的組合儀器，除了示波器，頻譜，波形發生器功能外，本身還帶：4~~32通道的邏輯分析儀。這種組合儀器的功能在不斷完善。
總之隨著個人電腦的普及和性能的提升，基于PC的邏輯分析儀的性能已全面提升，性能也不差于臺式邏輯分析儀，而有些功能甚至已超過臺式邏輯分析儀，特別一提得是PC邏輯分析儀比臺式儀器在價格上有無法比擬的優勢，工程師人手一機基于PC的邏輯分析儀是完全可能的。
