PCI雙通80MHz,14位道波形發生器卡
生產廠商： 迪陽公司
產品型號： DYLAI320
產品簡介： 安裝和配置容易，支持即插即用，系統對其進行自動配置，14bit的D/A 分辨率，每臺集成2CH并行同步波形輸出，自動校準零點
產品簡介： 安裝和配置容易，支持即插即用，系統對其進行自動配置，14bit的D/A 分辨率，每臺集成2CH并行同步波形輸出，自動校準零點
售價：￥4900
DYLAI320-PCI 總線80M-14bit-2CH 任意波形發生卡:
(1).jpg)
.jpg)
| 型號 | 最高時鐘 | 總線 | 精度 | 通道 | 波形長度 | 價格 |
| 50MHz | PCI | 14位 | 1CH | 256K/CH | 3900元 | |
| 50MHz | PCI | 14位 | 1CH | 1024K/CH | 4200元 | |
| DYLAI320VSE | 80MHz | PCI | 14位 | 2CH | 256K/CH | 4900元 |
| 80MHz | PCI | 14位 | 4CH | 16K/CH | 8900元 | |
| 50MHz | PC104 | 14位 | 1CH | 1024K/CH | 4200元 | |
| | | | | | | |
特性：
安裝和配置容易，支持即插即用，系統對其進行自動配置
14bit的D/A 分辨率
每臺集成2CH并行同步波形輸出
自動校準零點
儀器概述：
DYLAI320高精度高速任意波形發生卡，采用大容量 FPGA、D/A降額使用、全表貼工藝。具有精度高、頻率分辨率高、可靠性好、軟件支持豐富等優點。用戶只需將DYLAI320插入計算機，運行DYLAI320軟件，便擁有了一臺價格便宜、界面友好、性能優良的2通道任意波形發生器。用戶可選擇正弦波、方波、三角波、鋸齒、TTL、白噪聲、高斯噪聲、直流、梯形、指數等常規波形，亦可用鼠標畫任意波形，或者調用波形文件來輸出所需要的波形。2個通道可以分別輸出波形，也可同步輸出，兩通道相位差可以設置。DYLAI320支持二次開發，提供CVI、VC、VB和LABVIEW下的開發例程，用戶可很輕松把DYLAI320卡嵌入到自己的測試系統中，構成自動測試系統。本卡可廣泛用于個人實驗室和自動測試系統。
應用：
任意波形產生
自動測試
技術指標：
| 最高刷新率： | 80Msps |
| 單臺通道數： | 2CH波形輸出 |
| DA分辨率： | 14bit |
| 頻率分辨率： | 0.02Hz |
| 波形頻率： | 0.1Hz（DC）～5MHz |
| 波形長度： | 標配256Ksa/CH,可擴到512Ksa/CH(1M Bytes) |
| 波形幅度： | 0～±10V |
| 波形個數： | 0～4096個或循環 |
| DAC時鐘： | 0~80MHz連續可調 |
| 頻率穩定度： | ＜10ppm |
| 輸出阻抗： | 50Ω |
| 低通濾波： | 5MHz、1MHz、100KHz、10KHz、1KHz程控 |
| 直流精度： | ±0.1%（FS） |
| 交流精度： | ±0.5% |
| 諧波失真： | -56dBc（10Hz～500KHz）、 -56dBc+20log（f/500K） |
| 總線接口： | PCI2.2 |
| 尺寸： | 181mm×110mm×10mm |
| 重量： | 0.2Kg |
應用程序：
DYLAI320波形控制軟件，控制面板為虛擬儀器風格的中文圖形界面，集成了豐富的常用功能，運行支持Win95/98/ME和Windows 2000/XP操作系統。（詳細信息參看下表）提供常用開發平臺下的DEMO源代碼(VC、CVI、VB、LABVIEW)和開發技術支持。
| 自檢功能： | 板卡通過/失敗測試 |
| 測頻/計數： | 無 |
| 掃頻控制： | 無 |
| 波形計算： | X軸反相、Y軸反相、加、減、乘、拼接等 |
| 多卡擴展： | 無 |
| 觸發同步： | 軟件觸發、外觸發 |
| 波形個數： | 0～4095個或循環 |
| 軟件平臺： | Windows9x/NT/2000/XP |
| 二次開發： | 可為用戶開發專用的測控軟件 |
配件：
安裝光盤一張，BNC線一根，信號輸出線一根，20芯數據線一根
工作原理：
.gif)

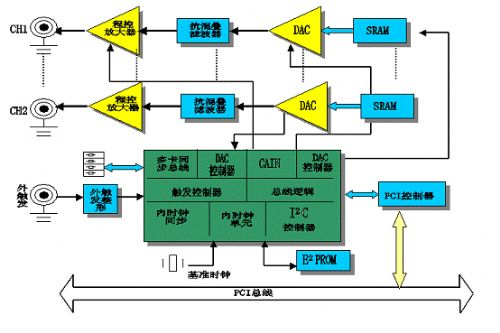

圖一、LAI320 原理框圖
工作原理：
PC 機將波形數據通過PCI 總線送到存儲器中，存儲器循環地將波形數據發送到DAC 電路，
由DDS（數字頻率合成器）電路產生相應的DAC 刷新時鐘（0~80MHz,步進0.04Hz）。DAC 輸出波形經緩沖放大、低通濾波、放大輸出。
硬件安裝與設置
2.1 最低配置：
Pentium及其兼容機，128M內存、1024x768監視器。

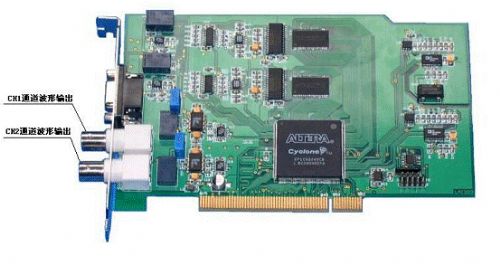

2.2 LAI320 板卡外型
.gif)
LAI320 板卡外型
